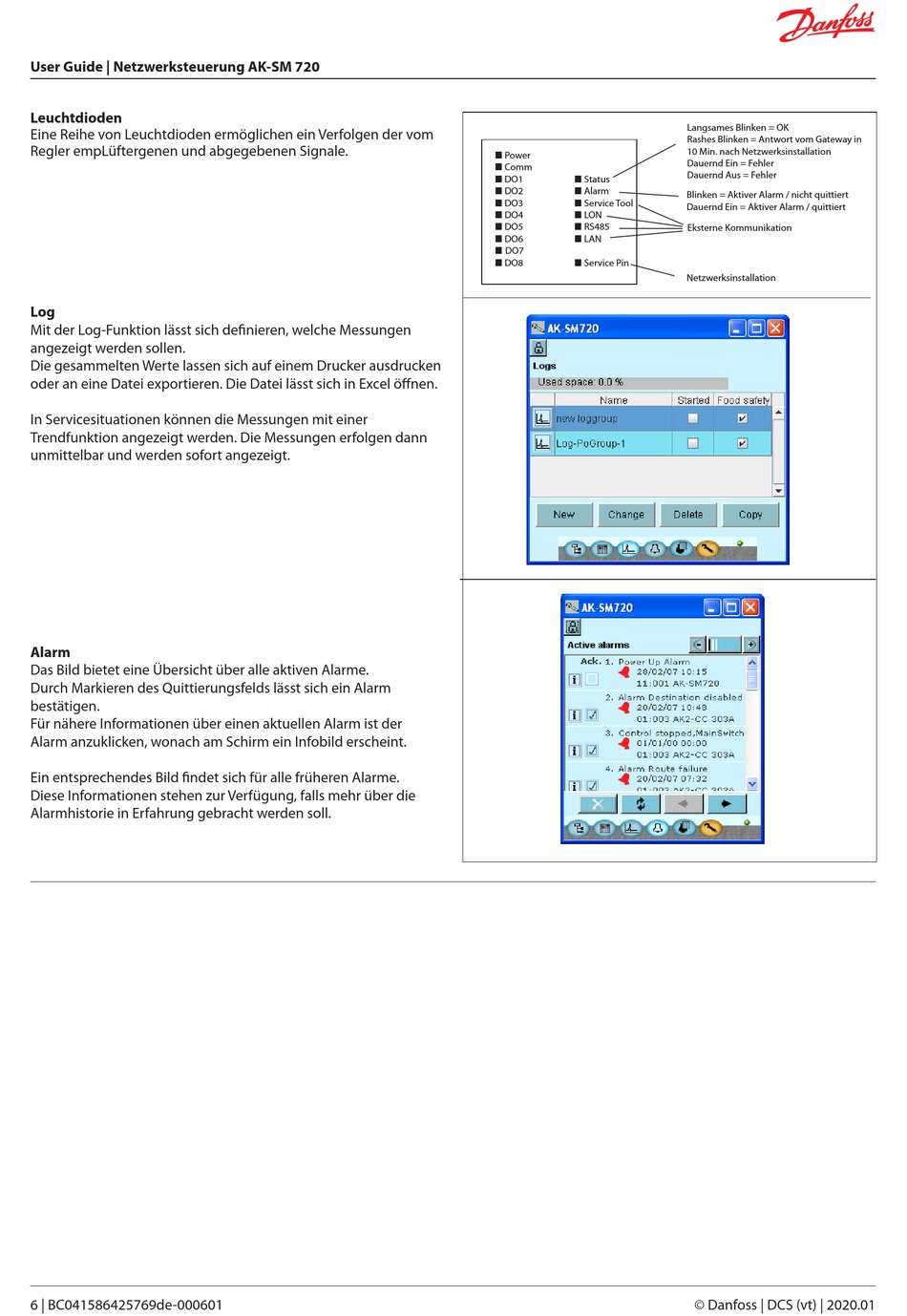

User Guide | Netzwerksteuerung AK-SM 720
Leuchtdioden
Eine Reihe von Leuchtdioden ermöglichen ein Verfolgen der vom
Regler empLüftergenen und abgegebenen Signale.
Log
Mit der Log-Funktion lässt sich definieren, welche Messungen
angezeigt werden sollen.
Die gesammelten Werte lassen sich auf einem Drucker ausdrucken
oder an eine Datei exportieren. Die Datei lässt sich in Excel öffnen.
In Servicesituationen können die Messungen mit einer
Trendfunktion angezeigt werden. Die Messungen erfolgen dann
unmittelbar und werden sofort angezeigt.
Alarm
Das Bild bietet eine Übersicht über alle aktiven Alarme.
Durch Markieren des Quittierungsfelds lässt sich ein Alarm
bestätigen.
Für nähere Informationen über einen aktuellen Alarm ist der
Alarm anzuklicken, wonach am Schirm ein Infobild erscheint.
Ein entsprechendes Bild findet sich für alle früheren Alarme.
Diese Informationen stehen zur Verfügung, falls mehr über die
Alarmhistorie in Erfahrung gebracht werden soll.
6 | BC041586425769de-000601
n Power
n Comm
n DO1
n Status
n DO2
n Alarm
n DO3
n Service Tool
n DO4
n LON
n DO5
n RS485
n DO6
n LAN
n DO7
n DO8
n Service Pin
Langsames Blinken = OK
Rashes Blinken = Antwort vom Gateway in
10 Min. nach Netzwerksinstallation
Dauernd Ein = Fehler
Dauernd Aus = Fehler
Blinken = Aktiver Alarm / nicht quittiert
Dauernd Ein = Aktiver Alarm / quittiert
Eksterne Kommunikation
Netzwerksinstallation
© Danfoss | DCS (vt) | 2020.01
