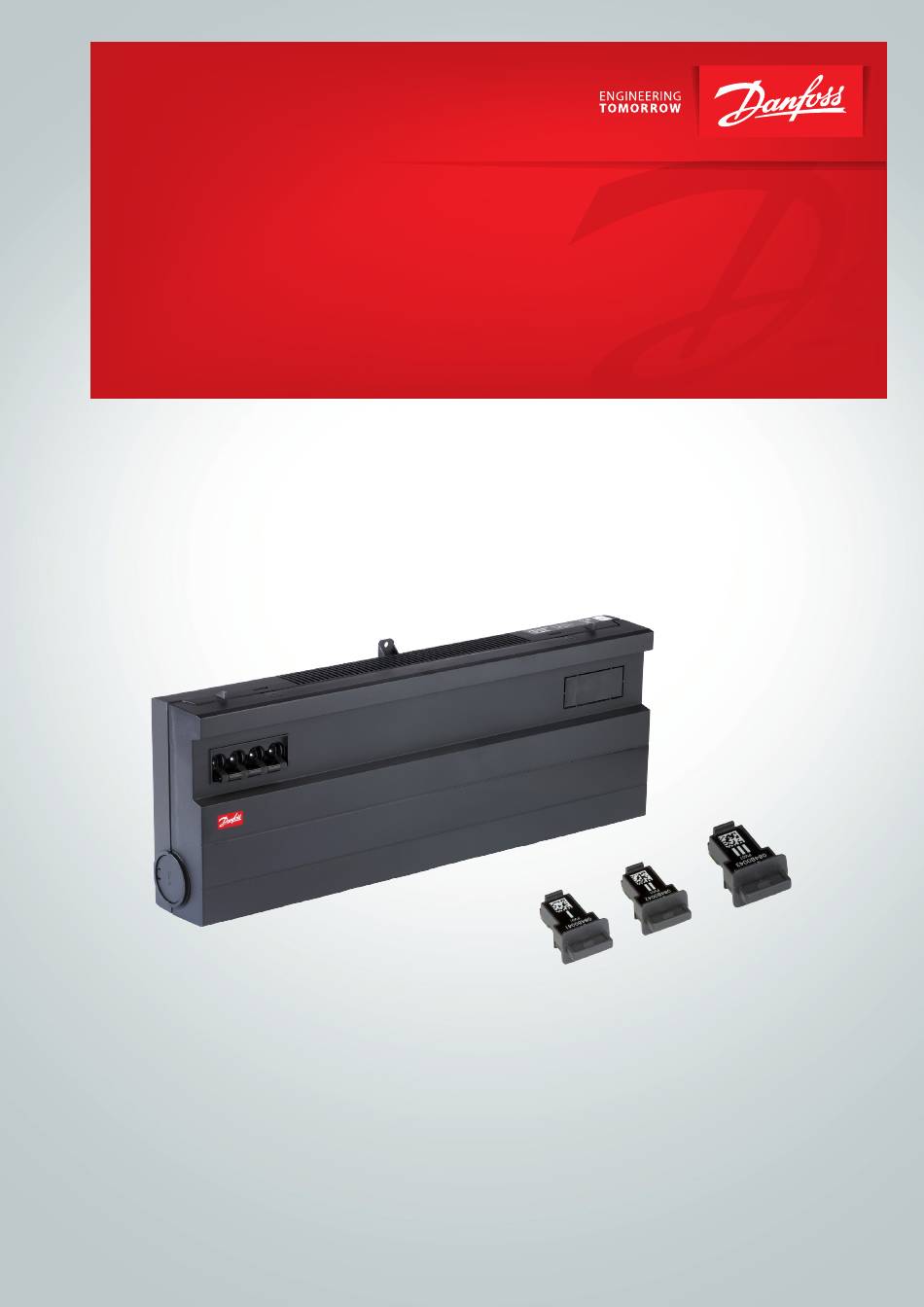

- Seite 1 Bedienungsanleitung Kühlstellenanschlussmodul für Kühlmöbel mit EEV AK-CT 200A + AK-CT 550A ADAP-KOOL®-Kühlstellenregelsysteme AK-CT 550A Anleitung...
-
Seite 2: Inhaltsverzeichnis
• Regelung der Beleuchtung • Heizthermostat Anwendungsbeispiele • Integrierte MODbus-Kommunikation mit der Möglichkeit, eine LonWorks-Kommunikationskarte einzusetzen Inhalt Einführung ......................2 Funktionsübersicht ..................19 Betrieb ........................32 Betrieb ........................4 Anwendungen....................12 Menüübersicht ....................33 Anschlüsse ......................17 Bestellung ......................39 Daten ........................40 Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 3 200A und einem Steckmodul mit integrierter Reglersoftware AK-CT 550A. Diese wird in einem separaten Steckeinsatz geliefert und in einem RJ45-Stecker des Grundmoduls platziert. Es ist zunächst erforderlich, den Stecker beim Konfigurieren des Moduls einzustecken. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 4: Betrieb
Fühlerwerte die Alarmüberwachung beeinflussen sollen. Für die Alarmtemperatur können Minimal- und Maximalgrenzen sowie Zeitverzögerungen eingestellt werden. Für die Hochtemperaturalarme kann nach der Abtauung, Kühlmöbelreinigung oder Inbetriebnahme eine längere Zeitverzögerung eingestellt werden. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... -
Seite 5: Kühlmöbelreinigung
Durch diese Funktion wird das AKV-Ventil geschlossen und alle Ausgänge werden ausgeschaltet. Das Kühlmöbel wird wie der „Hauptschalter“ ausgeschaltet, jedoch ohne einen „A45-Standby-Alarm“. Diese Funktion kann über einen Schalter am DI-Eingang oder eine Einstellung in der Datenübertragung aktiviert werden. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... - Seite 6 Abtauung eingeleitet werden. Alle aufgeführten Methoden lassen sich beliebig anwenden. Wenn nur eine davon aktiviert wird, beginnt die Abtauung. Abtauende Eine Abtauung kann auf zwei Arten beendet werden: • Zeit •Temperatur (mit Zeit als Sicherheit) Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
- Seite 7 Uhr automatisch vom dem Systemmanager eingestellte Zeitraum überschritten wird. Die Kühlung wird während aktualisiert. der eingestellten Schmelzperiode gestoppt. Der Reif wird abgetaut, wodurch sich der Luftdurchsatz und damit die Verdampferleistung wesentlich verbessern. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 8: Rahmenheizung
Im Bereich zwischen den beiden Taupunktwerten steuert der Regler die Leistung, die der Rahmenheizung zugeführt werden muss. Während des Abtauvorgangs Während des Abtauens ist die Rahmenheizung aktiviert (wie in der Einstellung d27 ausgewählt). Taupunkt Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 9 Einstellung = 19 erfolgen. Zusätzliche Beleuchtung (Licht 2) Licht 2 kann ebenfalls über einen DI-Eingang (z. B. DI4) eingeschaltet werden. Sie lässt sich jedoch auch mithilfe eines zweiten Spannungssignals über den Eingang DI8 einschalten. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
- Seite 10 Betrieb sein sollen, ist einstellbar. Kühlbetrieb aufrechterhalten, selbst wenn die Tür offengelassen wurde oder der Türkontakt defekt ist. Wenn die Tür über einen längeren Zeitraum als die eingestellte Alarmverzögerung offen bleibt, wird außerdem ein Alarm aktiviert. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
-
Seite 11: Datenübertragung
--- Zwangs Aus Zwangskühlung --- ZwangsKühl. Rahmenheizung nach Taupunkt /Erweiterte Rahmenheizung --- Taupunkt Ps-Optimierung Ps-Optimierung Der Regler ist für die Ps-Optimierung geeignet. Adaptive Abtauung /Adaptive Abtauung; Nur Systemmanager - - - Tc TempMean, MR Abt.Start AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... -
Seite 12: Digitaler Eingang
Übersteuerung als der maximale Wert eingestellt wird. Beleuchtung Die Funktion kann nicht zusammen mit der Heißgasabtauung Beispiel verwendet werden. Wenn DI1 zum Einleiten einer Abtauung verwendet wird, muss o02 auf 4 eingestellt werden. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 13 = Standardmäßige Verwendung Standardmäßige Verwendung Abtauheizungen an allen 3 Phasen AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
- Seite 14 Zwei Kühlsektionen – zwei Verdampfer Standard Abtauheizung an Phase 1 und Phase 3 Individuelle Ausschaltung der Abtauung mit S5 und S5B Zwei Kühlsektionen – zwei Verdampfer Abtauheizungen an allen 3 Phasen Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
- Seite 15 Zwei Kühlsektionen – ein Verdampfer Standard Zwei Kühlsektionen – ein Verdampfer Abtauheizungen an allen 3 Phasen AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
- Seite 16 Zeitverzögerung wieder eingeschaltet. Der eine Verdichter schaltet sich bei Erreichen der halben Differenz ein, sodass eine optimale Anpassung der Verdichterleistung an die aktuelle Belastung im Kühlmöbel/-raum möglich ist. Zwischen den Verdichtern findet ein automatischer Betriebsstundenausgleich statt. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
-
Seite 17: Anschlüsse
(Wird das Kabel 060G1034 verwendet: Schwarz = 170, Braun = Wenden Sie sich für eine weiterführende Beratung oder Ähnliches an 171, Blau = 172) Ihren Danfoss-Vertriebspartner vor Ort. Er/sie wird Ihnen gerne behilflich sein. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... -
Seite 18: Abisolierung
Regler das Signal Abtaubeendigung gesendet haben. Koordinierte Abtauung per Datenübertragung Im Gateway/Systemmanager wird eingestellt, welche Regler die Abtauvorgänge koordinieren sollen. Die Kühlung wird wieder aufgenommen, sobald alle Regler das Signal Abtaubeendigung gesendet haben. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... -
Seite 19: Funktionsübersicht
Hier wird festgelegt, welchen Fühler das Thermostat für die Regelung nutzen soll: S3, S4 oder eine Kombination aus beiden. Mit der Einstellung 0 % wird nur S3 verwendet (S Mit der Einstellung 100 % wird nur S4 verwendet. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... - Seite 20 Obere Alarmgrenze für S6-Temperatur bei Thermostat 1 (1.Sollwert) MaxGrenze1 S6 Untere Alarmgrenze für S6-Temperatur bei Thermostat 1 (1.Sollwert) MinGrenze1 S6 Obere Alarmgrenze für S6-Temperatur bei Thermostat 2 (2.Sollwert) MaxGrenze2 S6 Untere Alarmgrenze für S6-Temperatur an Thermostat (2.Sollwert) MinGrenze2 S6 Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
- Seite 21 Während der Abtauung ist das Abtaurelais aktiviert. Abtau-Ausschalttemperatur Abt. StoppTemp Die Abtauung wird bei einer bestimmten Temperatur ausgeschaltet, die mit einem Fühler gemessen wird (der Fühler ist unter d10 zu konfigurieren). Der Temperaturwert ist einzustellen. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
- Seite 22 2: Das Tagesprogramm kann übersprungen werden. Das Nachtprogramm wird ausgeführt. 3: Das Tages- und Nachtprogramm kann Übersprungen werden. 4: Alle Programme werden ausgeführt. Bei entsprechender Registrierung werden auch sämtliche Zusatzaktionen durchgeführt. (Durch ein vorübergehendes Einstellen auf 0 werden die aufgezeichneten Werte zurückgesetzt.) Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
- Seite 23 AKV Periode Hier sollte ein niedrigerer Wert eingestellt werden, wenn es sich um eine Einzelanlage handelt und wenn der Saugdruck beim Öffnen des AKV-Ventils stark schwankt. Zwangskühlg (Beginn der Zwangskühlung) Zwangsschließung (Ende der Zwangskühlung) AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 24: Stromüberwachung
16) Beleuchtung DO3 wird aktiviert, wenn der Eingang geschlossen wird. 17) Zusätzliche Beleuchtung DO4 wird aktiviert, wenn der Eingang geschlossen wird. 18) Beenden der Abtauung Alle Abtauungen werden beendet, wenn der Eingang geschlossen wird. 19) Übersteuerung der Beleuchtung (Impulssignal) Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 25 16) Beleuchtung DO3 wird aktiviert, wenn der Eingang geschlossen wird. 17) Zusätzliche Beleuchtung DO4 wird aktiviert, wenn der Eingang geschlossen wird. 18) Beenden der Abtauung. Alle Abtauungen werden beendet, wenn der Eingang geschlossen wird. 19) Übersteuerung der Beleuchtung (Impulssignal) AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 26: Konfiguration Der Beleuchtungsfunktion
16) Beleuchtung DO3 wird aktiviert, wenn der Eingang geschlossen wird. 17) Zusätzliche Beleuchtung DO4 wird aktiviert, wenn der Eingang geschlossen wird. 18) Beenden der Abtauung. Alle Abtauungen werden beendet, wenn der Eingang geschlossen wird. 19) Übersteuerung der Beleuchtung (Impulssignal) Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 27 Ein = Nachtrollofunktion wird verwendet. Aus = Nachtrollofunktion wird nicht verwendet. Lüftertaktung, wenn die Nachtrollos unten sind RolloLüftStopp Hier wird die Taktzeit der Lüfter eingestellt, damit das Nachtrollo ungehindert auf die ordnungsgemäße Position heruntergelassen werden kann. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 28: Überhitzung
Anzahl der übersprungenen Abtauungen seit dem ersten Einschalten oder der Rückstellung der Funktion AlarmLuft B * Messtemperatur für Alarmthermostat für Bereich B Anzeige Luft B * Lufttemperatur. Gewichtete Temperatur für Bereich B von S3 und S4 Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... - Seite 29 * Status am Relais für Entlastungsventil, 1 = ein Entlastvtl.l EKC Fehler EIN zeigt einen Reglerfehler an. Taupunkt Vom Systemmanager empfangener Taupunkt *) Nicht alle werden angezeigt. Es wird nur die Funktion angezeigt, die zur ausgewählten Anwendung gehört. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 30: Betriebszustand
*) Die Notkühlung wird wirksam, wenn kein Signal von einem festgelegten Fühler S2, S3, S4 oder Po vorliegt. Die Regelung wird mit einer registrierten durchschnittlichen Einschaltfrequenz fortgesetzt. Es sind zwei registrierte Werte vorhanden: einer für den Tagbetrieb und einer für den Nachtbetrieb. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... -
Seite 31: Fehlermeldungen
Die Wichtigkeit der einzelnen Alarme kann mit einer Einstellung definiert werden. Die Einstellung muss in der Gruppe „AKM-Alarmziele“ vorgenommen werden. Einstellungen vom Einstellungen vom Alarmrelais Gesendet über Kein Hoch Tief–Hoch Systemmanager AKM (Alarmdestination) Netzwerk Hoch Mittel Niedrig Nur Log Deaktiviert AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... -
Seite 32: Betrieb
• Untere Taste kurz betätigen. Manuelles Ein-/Ausschalten einer Abtauung • Untere Taste vier Sekunden lang betätigen. Zurückkehren zum vorherigen Menü 1. Obere oder untere Taste betätigen, bis „ESc“ angezeigt wird. 2. Mittlere Taste betätigen. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... -
Seite 33: Menüübersicht
4 Die Adresse an die Systemeinheit senden: Kann nur eingestellt werden, wenn r12 = 0. • MODBUS: Scanfunktion in dem Systemmanager aktivieren. • Wenn eine andere Datenübertragungskarte im Regler verwendet wird: - LON RS485: Die Funktion o04 aktivieren. AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... - Seite 34 Abtauart: 0 = keine, 1 = elektrisch, 2 = Gas, 3 = Sole, 4 = Umluft 0/Keine 4/Umluft 1/Elektr. Abtau-Ausschalttemperatur 0 °C 50 °C Intervall zwischen Abtaueinleitungen 0 Std./Aus 240 Std. Max. Abtaudauer 0 Min. 360 Min. Zeitverzögerung der Abtaueinleitung bei Einschaltung 0 Min. 240 Min. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
- Seite 35 16 = Beleuchtung, 17 = Zusätzliche Beleuchtung, 18 = Beenden der Abtauung. 19 = Übersteuerung der Beleuchtung Netzwerk(Bus)adresse Ein/Aus-Schalter (Service-PIN-Meldung) 0/Aus 1/Ein 0/Aus ACHTUNG! o61 muss vor o04 eingestellt werden (nur bei LON 485 verwendet) AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10...
-
Seite 36: Fortsetzung Kode 1 2 3 4 5 6
1: Die Lüfter werden eingeschaltet und die Abtauung wird zugelassen. 2: Die Lüfter werden ausgeschaltet und die Abtauung wird nicht zugelassen. 3: Die Lüfter werden eingeschaltet und die Abtauung wird nicht zugelassen. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A... -
Seite 37: Fortsetzung Kode 1 2 3 4 5
Betriebszeit des Thermostats (Kühlzeit) in Minuten Verdampferaustrittstemperatur Überhitzung am Verdampfer Sollwert der Überhitzungsregelung Öffnungsgrad des AKV-Ventils Verdampfungsdruck Po (relativ) Verdampfungstemperatur to (berechnet) Mit dem S6-Fühler gemessene Temperatur (Warentemperatur) Status bei DI2-Eingang. ein/1 = geschlossen AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... - Seite 38 - Einsteckmodul aus dem Grundmodul entfernen. - Beim Wiedereinschalten der Spannungsversorgung die obere und untere Taste betätigen. - Spannungsversorgung zum Grundmodul unterbrechen. - Einsteckmodul in das Grundmodul einsetzen. - Spannungsversorgung vom Grundmodul wieder einschalten. Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
-
Seite 39: Bestellung
Externes Display mit Bedientasten und Stecker für den direkten EKA 164B 084B8575 Anschluss Kabel mit Stecker für die Displayeinheit (24 Stck.) 084B7500 0,3 m 084B7179 084B7099 084B7097 084B7630 Konsole zur Displaybefestigung an der Wand 084B8584 Datenübertragungsmodul EKA 175 084B8579 LON RS485 AK-CT 550A Bedienungsanleitung RS8GS603 © Danfoss 2016-10... -
Seite 40: Daten
CE-Kennzeichnung werden eingehalten. Zulassungen LVD-geprüft gem. DIN EN 60730-1, DIN EN 60730-2-1 und DIN EN 60730-2-9 EMV-geprüft gem. DIN EN 61000-6-2 und DIN EN 61000-6-3 *) Vergoldete Kontakte sicheren Funktionalität auch bei geringer Kontaktlast Bedienungsanleitung RS8GS603 © Danfoss 2016-10 AK-CT 550A...
