2. Aufbau eines Reglers
Dieser Abschnitt beschreibt wie der Regler aufzubauen ist.
Im AK-System ist der Regler auf einer einheitlichen
Anschlussplattform aufgebaut, wobei sich die Abweichungen
von Regelung zu Regelung aus dem verwendeten Oberteil
mit spezifischer Software und den für die aktuelle Anwendung
erforderlichen Einund Ausgangssignalen ergeben. Bei
Modulübersicht
• Reglermodul – der den Anforderungen kleinerer Anlagen ent-
spricht.
• AusbauModul. Bei höherer Komplexität und bei Bedarf von
zusätzlichen Ein- oder Ausgängen, lässt sich der Regler mit
Moduln ausbauen. Über einen Stecker seitlich am Modul werden
Spannungsversorgung und Datenkommunikation zwischen den
Moduln übertragen.
• Oberteil
Der Oberteil des Reglermoduls enthält die Intelligenz. Mit dieser
Einheit wird die Regelung festgelegt, und die Datenkommuni-
kation zu anderen Reglern in einem großen Netzwerk ist hier
anzuschließen.
• AnschlussTypn
Es finden sich verschiedene Typn von Ein- und Ausgängen. Ein
Typ kann z.B. Signale von Kühlern oder Kontakten empLüftergen,
ein anderer ein Spannungssignal und ein dritter Ausgang mit
Relais sein. Die einzelnen Typn sind der gegenüberliegenden Auf-
stellung zu entnehmen.

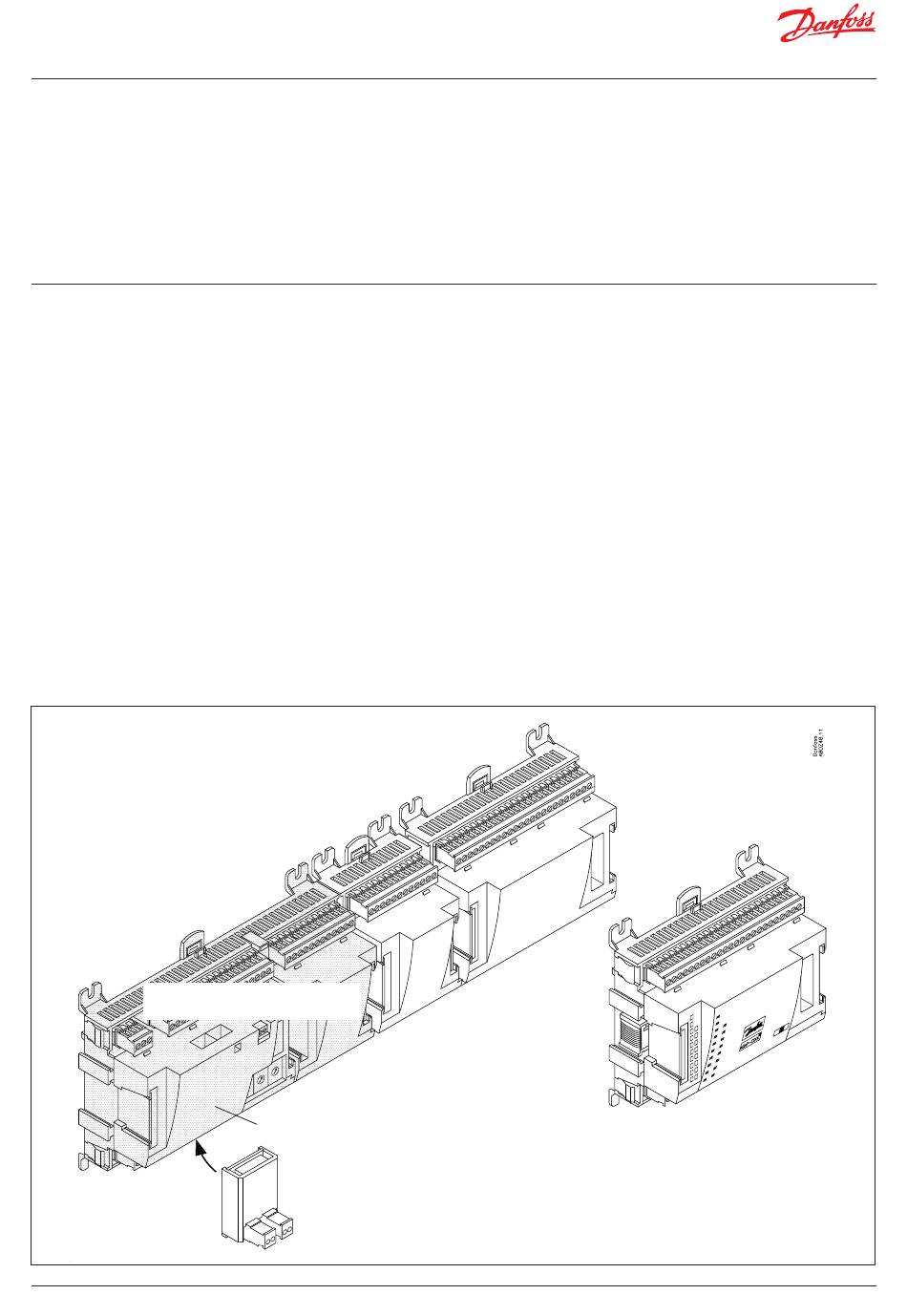

Regler mit analogen Eingängen
und Relaisausgängen.
© Danfoss | DCS (vt) | 2020.01
Ausbaumodul mit zusätzlichen
analogen Eingängen.
Oberteil
Ausbaumodul mit analogem
Ausgangssignal.
Anwendungen mit wenigen Anschlüssen reicht möglicherweise
ein Reglermodul aus (Oberteil mit zugehörigem Unterteil).
Bei Anwendungen mit vielen Anschlüssen ist der Einsatz eines
Reglermoduls + eines oder mehrerer AusbauModul erforderlich.
Dieser Abschnitt gibt eine Übersicht über die
Anschlussmöglichkeiten und Hilfe bei der Auswahl der in Ihrer
aktuellen Anwendung zu benutzenden Modul.
• Wahlfreier Anschluss
Bei der Planung einer Regelung (Layout), entsteht Bedarf für
eine Reihe von Anschlüssen, verteilt auf die genannten Typn.
Dieser Anschluss ist dann entweder am Reglermodul oder auf
einem Ausbaumodul einzurichten. Als einziges ist dabei zu
beachten, dass die Typn nicht vermischt werden (ein analoges
Ausgangssignal darf z.B. nicht an einen digitalen Eingang ange-
schlossen werden).
• Programmierung der Anschlüsse
Der Regler ist zu programmieren, wo die einzelnen Ein- und
Ausgangssignale angeschlossen werden. Dies erfolgt bei der
späteren Konfiguration, wo jeder einzelne Anschluss gemäß
folgendem Prinzip festgelegt wird:
- auf welchem Modul
- an welchem Punkt ("Klemmen")
- was wird angeschlossen (z.B. Druckmessumformer / Typ /
Druckbereich).
Ausbaumodul mit zusätzlichen
Relaisausgängen und zusätzlichen
analogen Eingängen.
Das Modul mit zusätzlichen Relaisausgängen
wird auch in einer Ausführung angeboten,
bei dem der Oberteil mit einem Umschalter
ausgestattet ist, um die Relais übersteuern
zu können.
BC041586425769de-000601 | 7
