Anschluss Combixt An Schloss - INSYS CombiLock 200 simplex Handbuch

CombiLock 200 simplex / pro / pro RFID

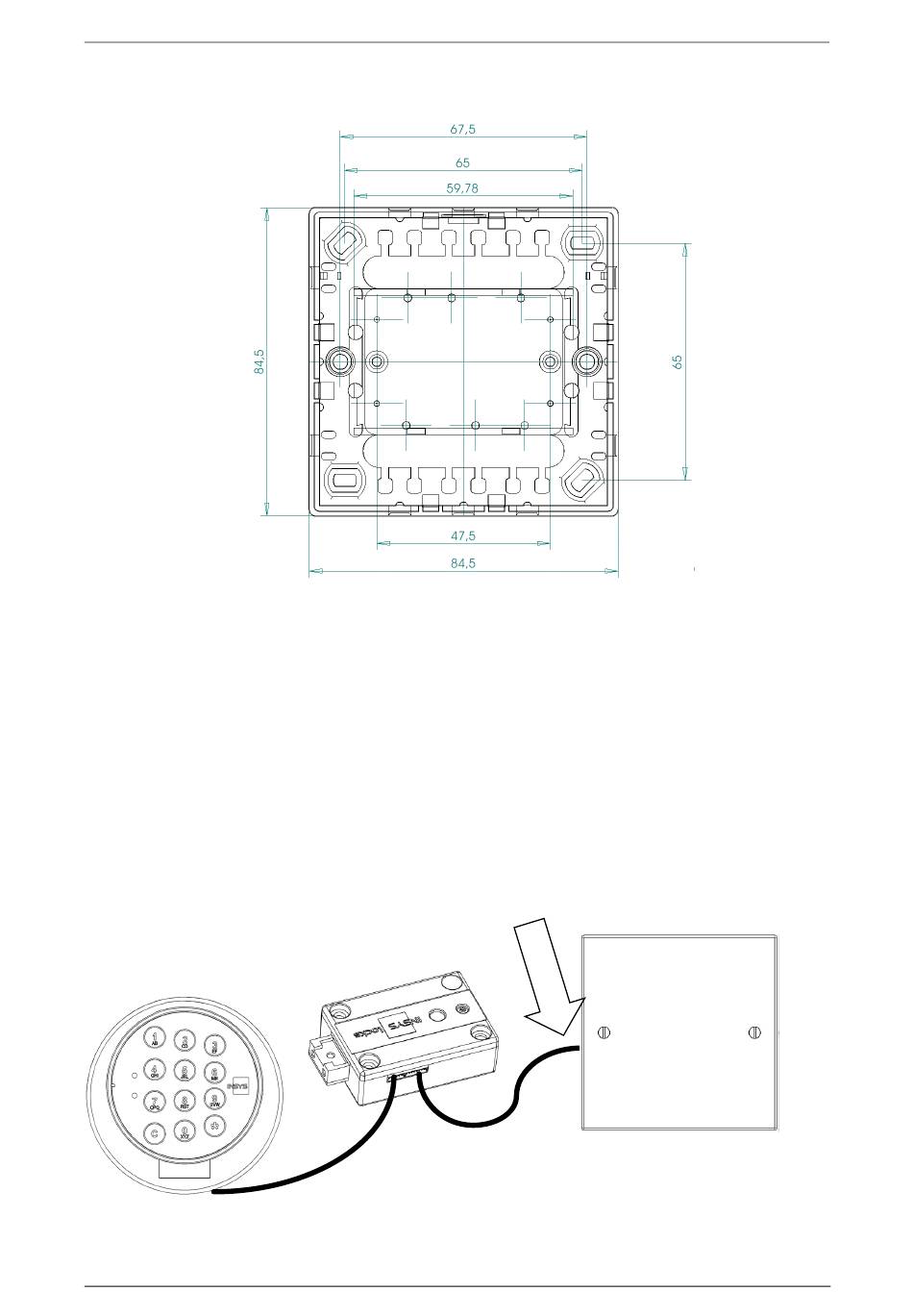

7.4.1 Montage Sperrelement CombiXT
CombiXT wird im gesicherten Bereich mittels der beiden im Lieferumfang enthaltenen
Schrauben M3x10 mit einem max. Drehmoment von 1 Nm befestigt.
7.4.2

Anschluss CombiXT an Schloss

Das Sperrelement CombiXT wird über die Buchse BU1 (siehe Abb. zu 7.4.3 unten)
mittels des im Lieferumfang enthaltenen Adapterkabels an die 6-polige Buchse am
Schloss angeschlossen.
Handbuch V.1.09A 34
Sperreinrichtung
CombiXT
INSYS locks
