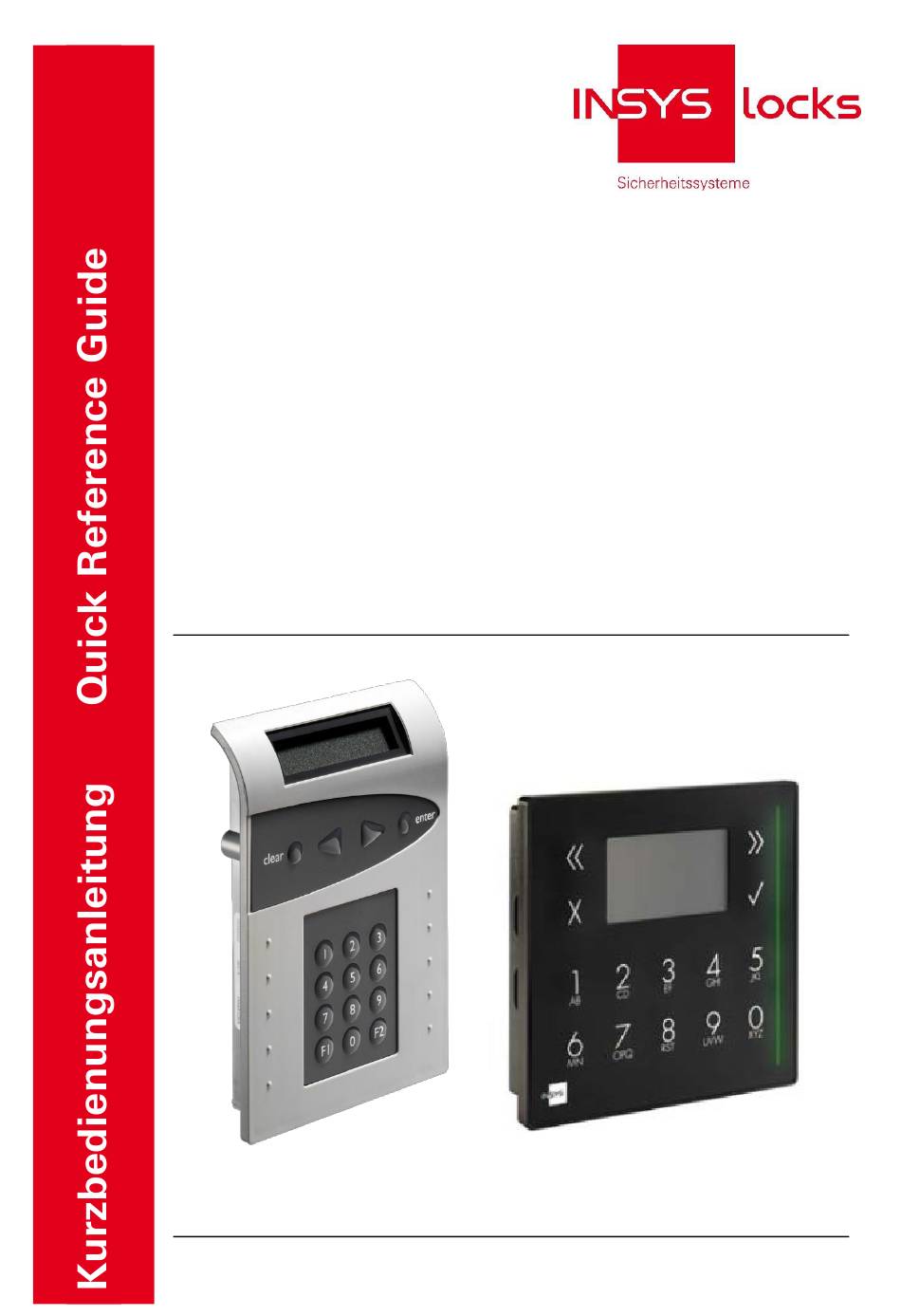

- Seite 1 EloStar Master EloStar Master smart...
- Seite 2 EN 1300/ECB-S C10 0908/HSL18-03 Hochsicherheitsschloss Klasse 2 / B (EloStar Master 300 / 400) EN 1300 M114305 Hochsicherheitsschloss Klasse 2 / EN B (EloStar Master 300 / 400) G114070 Sperreinrichtung mit Verschlussüberwachung Klasse C, EloXT II G114071 Überfallmelder Klasse C, EloXT II G114072 Verschlussüberwachung Klasse C, EloXT II...
-
Seite 3: Inhaltsverzeichnis
EloStar Master / EloStar Master smart Inhaltsverzeichnis – Table of Contents Deutsch German Inhaltsverzeichnis – Table of Contents ............3 Inhaltsverzeichnis ................... 4 Zu dieser Anleitung ................5 Bedienung ....................7 Störungsabhilfe ..................21 Englisch English Table of Contents ..................22 General Information on This Guide ............ -
Seite 4: Inhaltsverzeichnis
Menüführung in Bedieneinheit ............9 2.4.1 EloStar Master, Produktversion XX0 ............9 2.4.2 EloStar Master, FlatControl, Produktversion XX5 ......... 10 2.4.3 EloStar Master smart, QPad, Produktversion XX5 ........ 11 PIN-Codes ..................12 2.5.1 PIN-Code eingeben ................12 2.5.1.1 PIN-Code mit Menütasten eingeben ..........12 2.5.1.2... -
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung Inhalt und Nutzung Diese Kurzbedienungsanleitung enthält Informationen zu Öffnungs- und Schließ- vorgängen der Hochsicherheitsschlosssysteme EloStar Master / EloStar Master smart. Die Kurzbedienungsanleitung beschreibt die Abläufe der Öffnungs- und Schließ- vorgänge. Informationen zu Montage und Inbetriebnahme finden Sie in der Montageanleitung. -
Seite 6: Symbolbedeutungen
Für die folgenden Schritte benötigen Sie einen PIN-Code für Benutzer. Für die folgenden Schritte benötigen Sie eine optionale Chipkarte Card code access (nicht bei EloStar Master smart). Für die folgenden Schritte benötigen Sie eine optionale RFID Karte. Für die folgenden Schritte benötigen Sie eine optionale Systemkarte A oder B beziehungsweise Service- oder WTU- Servicecode. -
Seite 7: Bedienung

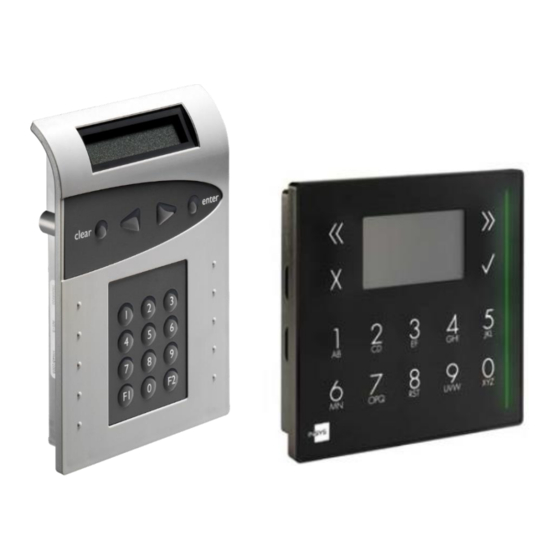

Das System kann mit Bedieneinheit QPad oder mit Bedieneinheit FlatControl bedient werden. Bedieneinheit QPad Für EloStar Master smart Systeme gibt es die Ausführung mit Display als Folientastatur, mit gerader oder schräger Vorderseite. Abb. 1: Bedienelemente von QPad mit Display 1) Ziffernblock (Tastatur) 2) LED Leiste (LED rot: Aktion fehlerhaft / LED grün: Aktion erfolgreich) -
Seite 8: Display Und Tastenfunktionen
EloStar Master / EloStar Master smart Bedienung Display und Tastenfunktionen Beide Bedieneinheiten haben die folgenden Elemente (Positionen siehe oben in der Beschreibung der Bedieneinheiten) zur Anzeige und zum Ausführen von Funktionen: 2-zeiliges Display mit Beleuchtung nach dem Einschalten wird das Systemmenü mit frei wählbarem Text in der 1. -
Seite 9: Menüführung In Bedieneinheit
EloStar Master / EloStar Master smart Bedienung Menüführung in Bedieneinheit 2.4.1 EloStar Master, Produktversion XX0 (nur mit FlatControl, bei geöffnetem System, alle Menüs aller Systeme) Systemmenü mit Anzeige Mo 08.07.19 8:35 Oeffnen Schliessen Status / Info Einstellungen └─ Mastercodes └─... -
Seite 10: Elostar Master, Flatcontrol, Produktversion Xx5
EloStar Master / EloStar Master smart Bedienung 2.4.2 EloStar Master, FlatControl, Produktversion XX5 Systemmenü mit Anzeige Mo 08.07.19 8:35 Oeffnen Schliessen Status / Info Einstellungen – Manager – Code aendern └─ – Master – Anmelden └─ Abmelden └─ Anzeige └─... -
Seite 11: Elostar Master Smart, Qpad, Produktversion Xx5
EloStar Master / EloStar Master smart Bedienung 2.4.3 EloStar Master smart, QPad, Produktversion XX5 Systemmenü mit Anzeige Mo 08.07.19 8:35 Oeffnen Schliessen Status / Info Einstellungen – Manager – Code aendern – – └─ Master Anmelden └─ Abmelden └─ Anzeige –... -
Seite 12: Pin-Codes
EloStar Master / EloStar Master smart Bedienung PIN-Codes Vorsicht Codes mit Ziffern, die persönlichen Daten (Geburtsdatum etc.) entsprechen, könnten erraten werden. Gefahr der unberechtigten Öffnung. Wählen Sie keine Ziffern, die jemand, der Zugriff auf Ihre per- sönlichen Daten hat, erraten könnte. -
Seite 13: Pin-Code Ändern
EloStar Master / EloStar Master smart Bedienung 2.5.2 PIN-Code ändern Der Schloss-Master kann für Benutzer PIN-Codes anmelden. Jeder Benutzer, dessen Code am Schloss gespeichert ist, kann seinen PIN-Code ändern. Die Schritte beim Ändern von PIN-Code sind bei den Systemen EloStar... -
Seite 14: Öffnen Und Schließen
EloStar Master / EloStar Master smart Bedienung Öffnen und Schließen Warnung Gefahr des Einschließens von Personen. Lebensgefahr durch Nahrungs- / Luftmangel. Stellen Sie vor dem Schließen jedes Schlosses sicher, dass sich keine Personen in dem zu verschließenden Behältnis / Raum befinden. -
Seite 15: Chipkarte In Bedieneinheit Flatcontrol Einlegen
EloStar Master / EloStar Master smart Bedienung 2.6.2 Chipkarte in Bedieneinheit FlatControl einlegen Sie benötigen die optionale TwinCard code access / - configuration II. Wenn das Display der Bedieneinheit Karte ein anzeigt, stecken Sie TwinCard die Chipkarte ins Kartenfach. Der Chip befindet sich in der oberen Kartenhälfte, die Kartenrückseite zeigt in Ihre Richtung. -
Seite 16: Schloss Mit Pin-Code Öffnen
EloStar Master / EloStar Master smart Bedienung 2.6.4 Schloss mit PIN-Code öffnen Drücken Sie kurz die Taste Clear, sowie gegebenenfalls Taste < oder Taste > und Taste Enter, um Oeffnen zu wählen. Das Display zeigt gegebenenfalls Code-Eingabe | Schloss 1. -
Seite 17: Schloss Mit Codeverknüpfung Öffnen
EloStar Master / EloStar Master smart Bedienung 2.6.6 Schloss mit Codeverknüpfung öffnen Nur wenn jeder der zwei beteiligten Benutzer alle ihm zugeteilten Arten der Authentifizierung durchführt, öffnet sich das Schloss. Drücken Sie kurz die Taste Clear, sowie gegebenenfalls Taste <... -
Seite 18: Schlösser Mit Parallelcode Öffnen
Sie haben die Schlösser in Ihrem System erfolgreich geöffnet. 2.6.9 Schlösser mit abhängigem Einmalcode öffnen (XX0) Nur bei EloStar Master, Produktversion XX0 mit FlatControl, bis Firmware < Version EM22. Für den Gebrauch von abhängigem Einmalcode müssen einige Voraussetzungen erfüllt sein. Siehe Handbuch. Wenn diese Voraussetzungen erfüllt sind, können Benutzer... -
Seite 19: Schlösser Mit Flexiblem Einmalcode Öffnen (Xx5)
EloStar Master / EloStar Master smart Bedienung 2.6.10 Schlösser mit flexiblem Einmalcode öffnen (XX5) Nur bei EloStar Master (smart), Produktversion XX5. Wenn die Voraussetzungen erfüllt sind, können Benutzer Schlösser ● (mit Personalnummer) mit RFID Karte und Einmalcode oder ● mit Personalnummer, persönlicher PIN und Einmalcode öffnen. -
Seite 20: Schloss Schließen
EloStar Master / EloStar Master smart Bedienung 2.6.11 Schloss schließen Beim Schließen nach einem Öffnen mit Einmalcode wird ein vierstelliger Rückcode WTU-Code: XXXX auf dem Display der Bedieneinheit angezeigt, der beispielsweise telefonisch zurückgemeldet und vom zuständigen Mitarbeiter zum Abschließen des Vorgangs verwendet werden kann. -
Seite 21: Störungsabhilfe
EloStar Master / EloStar Master smart Störungsabhilfe Service 2.7.1 System bei Netzausfall mit Spannung versorgen Batteriehersteller bieten passende 9 Volt Blockbatterien (keine Akkus) unter den Bezeichnungen 6LR61 (Alkali-Mangan), 6F22 (Zink-Kohle), 6AM6, 522 an. Sie benötigen ein Adapterkabel (im Lieferumfang), eine funktionsfähige 9 Volt Blockbatterie und Zugriff auf die Bedieneinheit. -
Seite 22: Inhaltsverzeichnis
Menu Navigation at Operating Unit ..........27 2.4.1 EloStar Master (FlatControl, Product Version XX0) ....... 27 2.4.2 EloStar Master smart (FlatControl, Product version XX5) ..... 28 2.4.3 EloStar Master smart (QPad, Product version XX5) ......29 PIN Codes ..................30 2.5.1... -
Seite 23: General Information On This Guide
Manual of the system. General Qualification for Operating the System Persons operating the electronic lock system EloStar Master have to be capable of reading and understanding this guide in order to be able to get acquainted with the procedures described und to be able to operate the system safely and securely. -
Seite 24: Icons And Their Meaning
EloStar Master / EloStar Master smart General Information on This Guide 1.3.2 Icons and their Meaning Use the operating unit. After 30 seconds without user input, FlatControl switches to idle mode. PIN code for users is required. The optional chip card TwinCard code access is required (not with EloStar Master smart). -
Seite 25: Operation
The system can be operated with operating unit QPad or with operating unit FlatControl. Operating Unit QPad For EloStar Master smart systems there is the membrane keypad version with display, with straight or slanted front. Fig. 1: Control elements of QPad... -
Seite 26: Display And Keypad Functions
EloStar Master / EloStar Master smart Operation Display and Keypad Functions Both operating units feature the following elements (positions see above in the descriptions of the operating units) for display and selection of functions. 2-line alphanumeric display with lighting; after activation the system menu with definable text in the first line and date /... -
Seite 27: Menu Navigation At Operating Unit
EloStar Master / EloStar Master smart Operation Menu Navigation at Operating Unit 2.4.1 EloStar Master (FlatControl, Product Version XX0) (with system open, all menus of all systems) System menu with display Mo 08.07.19 8:35 Open Close Status / Info Settings └─... -
Seite 28: Elostar Master Smart (Flatcontrol, Product Version Xx5)
EloStar Master / EloStar Master smart Operation 2.4.2 EloStar Master (FlatControl, Product version XX5) System menu with display Mo 08.07.19 8:35 Open Close Status / Info Settings – Manager – Change code – – └─ Master Register └─ Deregister └─... -
Seite 29: Elostar Master Smart (Qpad, Product Version Xx5)
EloStar Master / EloStar Master smart Operation 2.4.3 EloStar Master smart (QPad, Product version XX5) System menu with display Mo 08.07.19 8:35 Open Close Status / Info Settings – Manager – Change code – – └─ Master Register └─ Deregister └─... -
Seite 30: Pin Codes
EloStar Master / EloStar Master smart Operation PIN Codes Caution Codes consisting of numbers that correspond to personal data like birthday dates might be guessed at. Danger of unauthorised opening. Avoid using numbers that might be guessed at by people with access to your personal data. -
Seite 31: Change Pin Code
EloStar Master / EloStar Master smart Operation 2.5.2 Change PIN Code The lock master can register PIN code for users at the lock. Once their PIN codes are registered, operators can change them with the system unlocked. All employees / users can change their PIN codes. The steps required for changing code are different depending on the system version. -
Seite 32: Open And Close
EloStar Master / EloStar Master smart Operation Open and Close Warning Danger of locking persons in. Mortal danger due to possible lack of air / food. Before closing a lock, make sure that nobody is inside the container / room you are about to lock. -
Seite 33: Inserting Chip Card Into Operating Unit Flatcontrol
EloStar Master / EloStar Master smart Operation 2.6.2 Inserting Chip Card into Operating Unit FlatControl Take optional TwinCard code access / - configuration II. When Insert card is on display at the operating unit, insert a chip TwinCard card TwinCard of the proper type into the card slot. The chip is inside the upper part of the card. -
Seite 34: Open A Lock With Pin Code
EloStar Master / EloStar Master smart Operation 2.6.4 Open a Lock with PIN Code Press key Clear and release it immediately, and, if required, press key < or key > and key Enter in order to select Open. Code entry | Lock 1 is on display, as it may be. -
Seite 35: Open A Lock With Dual Code
EloStar Master / EloStar Master smart Operation 2.6.6 Open a Lock with Dual Code Only if the two participating users carry out all kinds of authentication assigned to them, the lock will open. Press key Clear and release it after immediately, and, if required, press key <... -
Seite 36: Open Locks With Parallel Code
You have successfully opened the locks in your system. 2.6.9 Open Locks with OTC Dependent (XX0) With EloStar Master (smart), product version XX0 with FlatControl, firmware version < 22 only. OTC (one time code) is also called single-use code. The use of dependent OTC requires that several preconditions are fulfilled (see manual). -
Seite 37: Open Locks With Otc Flexible (Xx5)
EloStar Master / EloStar Master smart Operation 2.6.10 Open Locks with OTC Flexible (XX5) Only with EloStar Master (smart), product version XX5. OTC (one time code) is also called single-use code. The use of OTC dependent requires that several preconditions are fulfilled (see manual). -
Seite 38: Close A Lock
EloStar Master / EloStar Master smart Operation 2.6.11 Close a Lock When the lock locks after having been opened via OTC, a 4-digit reply code CIT code: XXXX is displayed upon the operating unit. This code can be passed on via telephone, for example, and it can be used by the person in charge to end the process. -
Seite 39: Service
EloStar Master / EloStar Master smart Operation Service 2.7.1 Power Supply in Case of Power Breakdown Manufacturers of batteries offer fitting 9V block batteries like 6LR61 (alkaline type), 6F22 (zinc-carbon), 6AM6, 522. Take an adapter cable (included in system delivery) and a loaded 9 V block battery. -
Seite 40: Trouble Shooting
EloStar Master / EloStar Master smart Trouble Shooting Trouble Shooting If unexpected messages were displayed or / and errors were to occur, please consult your system manager. Irrtum und technische Änderungen vorbehalten. Errors excepted. Subject to technical changes without prior notice.
