CombiLock 200 simplex / pro / pro RFID
7.3

Einbau

Siehe auch Gesamteinbau-Übersicht oben.
Zu große Kraftaufwendung kann zu Beschädigungen
führen.
Verwenden Sie zur Befestigung des Befestigungsringes / der
Bedieneinheit kein größeres Drehmoment als 1 Nm und zur
Befestigung des Schlosses kein größeres als 10 Nm.
1. Prüfen, ob Bohrungen in Tresortür vorhanden und passend sind. Gegebenenfalls
Bohrungen einbringen, anfangs vor allem für Spindel Variante A (Ø min. 8,2 mm,
max. 12 mm). Weitere Bohrungen gegebenenfalls jeweils vor Schritt 3 und 6 (siehe
unten) einbringen.
2. Halbschalen gleichmäßig / Rohr kürzen. Spindel Variante A aus Halbschalen
zusammensetzen. Dabei Verbindungskabel mit Stecker durch die Spindel führen.
Spindel durch Tresortür führen. Dann Adapter anbringen und zusammenstecken.
3. Tastatur-Verbindungskabel mit Stecker durch die Spindel Variante B und die
Mittenachse des Elektronikschlosses führen.
4. Spindel in die Tastatur einstecken und zu dem verriegelten Elektronikschloss
ausrichten.
5. Verriegeltes Elektronikschloss auf die Spindel schieben.
6. Schloss mit 3 Stahlschrauben M6x30, DIN 6912 (niedrige Form) oder entspre-
chendem Zollgewinde so befestigen, dass dauerhaft fester Halt gewährleistet ist.
Um Funktionsstörungen
Drehmoment von höchstens 10 Nm anziehen. Im Bedarfsfall zusätzlich flüssiges
Schraubensicherungsmittel mittlerer Festigkeitsklasse verwenden.

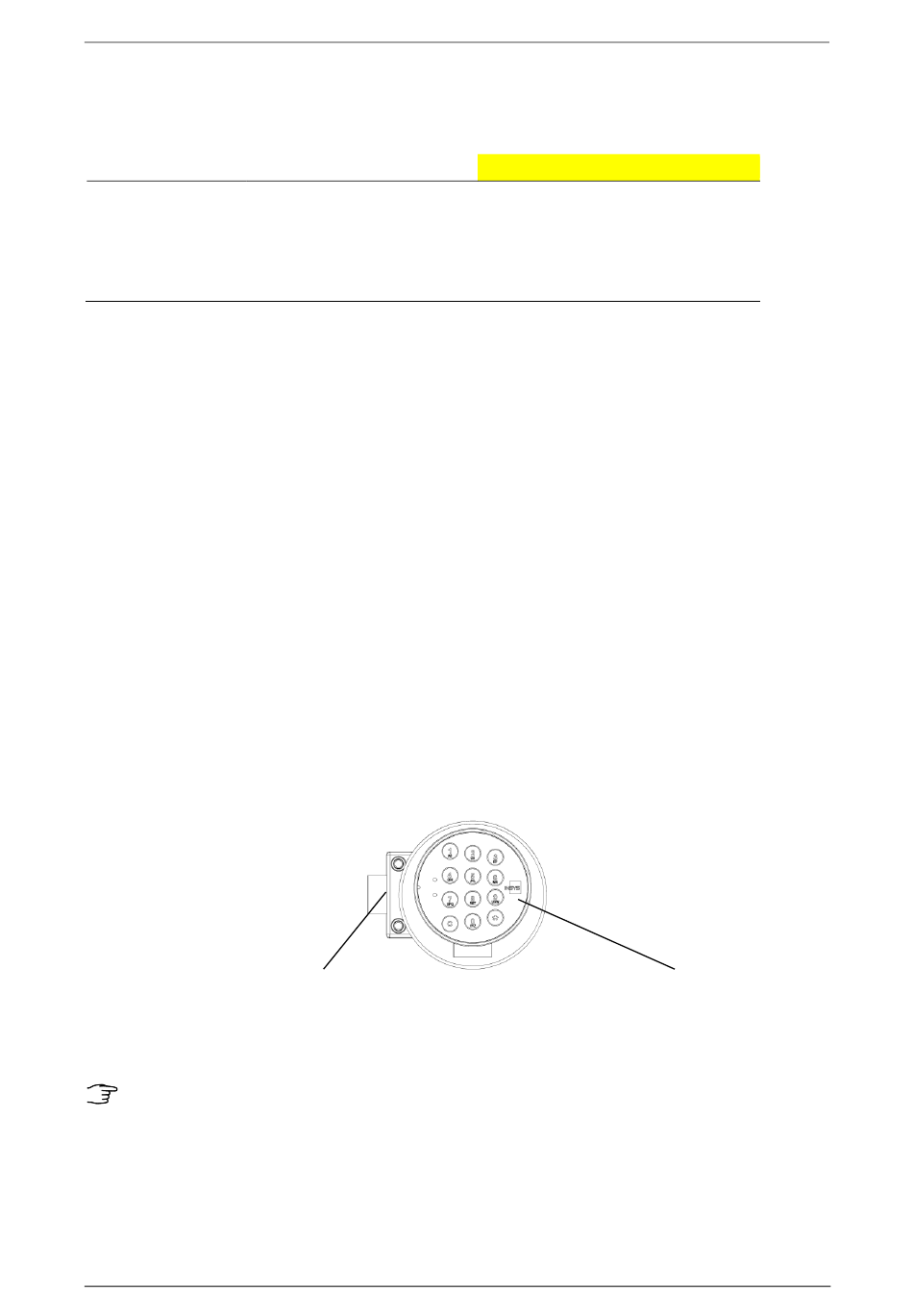

Einbaumöglichkeiten:
INSYS Lock 200 simplex / pro / pro RFID
Einbaubeispiel Schlosssystem CombiLock 200 simplex / pro / pro RFID
Nach dem Einbau darf der Schlossriegel nicht unter mechanischer Spannung und
unter mechanischem Druck stehen.
Handbuch V.1.09A
zu vermeiden, die
Elektronikschloss in rechtem Winkel zur Tastatur
anbringen (4 Einbaupositionen, jeweils um 90° versetzt).
32
Vorsicht
Befestigungsschrauben
Tastatur
mit einem
