Spindel Variante A Vormontieren Und Einbauen - INSYS CombiLock 200 simplex Handbuch

7.2.3

Spindel Variante A vormontieren und einbauen

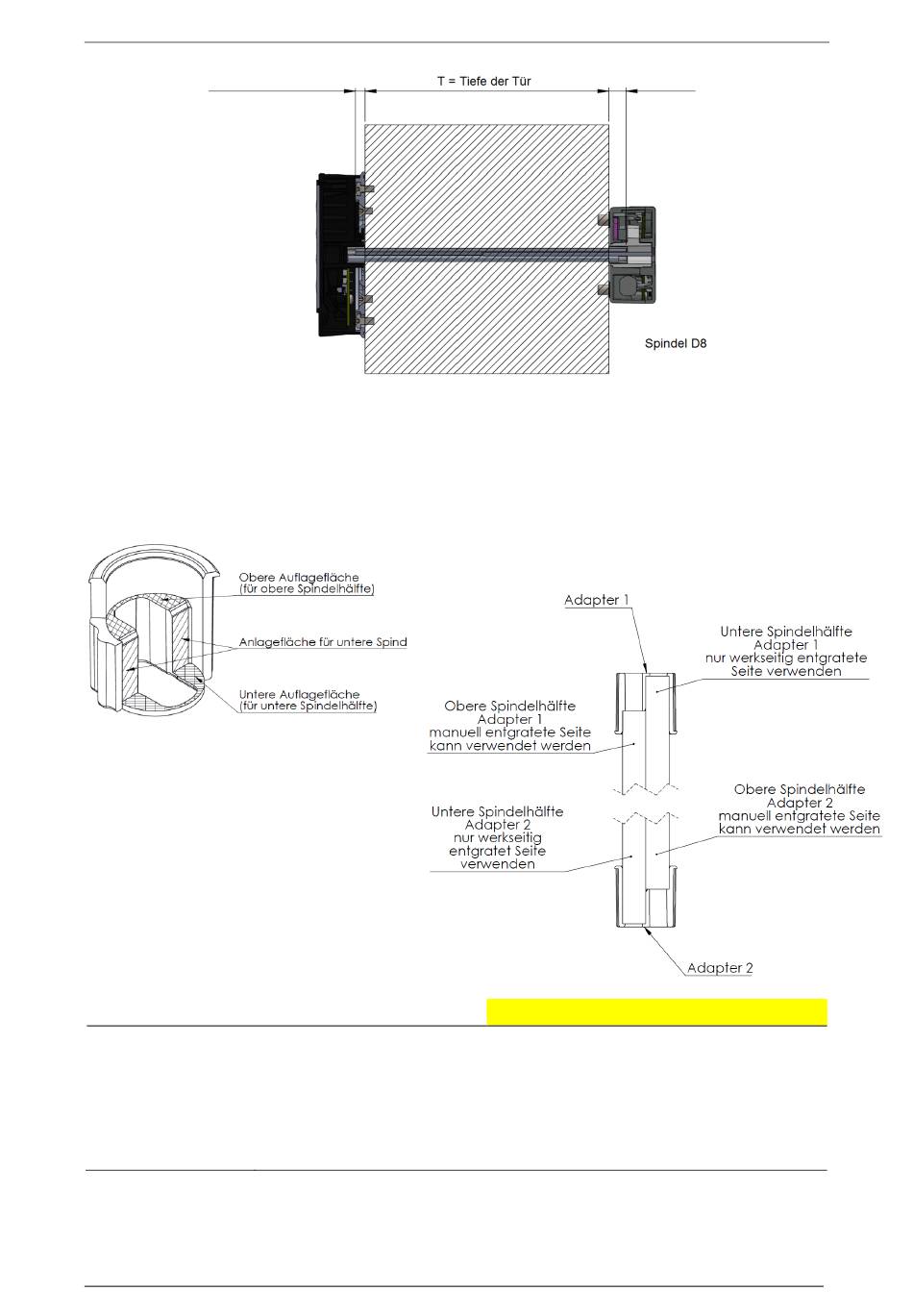

Die Illustrationen unten zeigen, wo sich die untere und die obere Auflagefläche im
Adapter befinden. Die untere Spindelhälfte soll mit der ab Werk entgrateten Seite plan
auf der unteren Auflagefläche aufliegen.
Gefahr, dass Spindel nicht stabil genug verankert ist.
Führen Sie nur die ab Werk entgratete Seite von Spindeln ganz
(bis zur unteren Auflagefläche) in die Adapter ein.
Setzen Sie die manuell entgratete Seite von Spindeln gegebenenfalls
ausschließlich als ‚obere Spindelhälfte' auf der oberen Auflagefläche
ein, niemals auf der unteren Auflagenfläche.
INSYS locks
CombiLock 200 simplex / pro / pro RFID
27
Vorsicht
Manual V.1.09A
