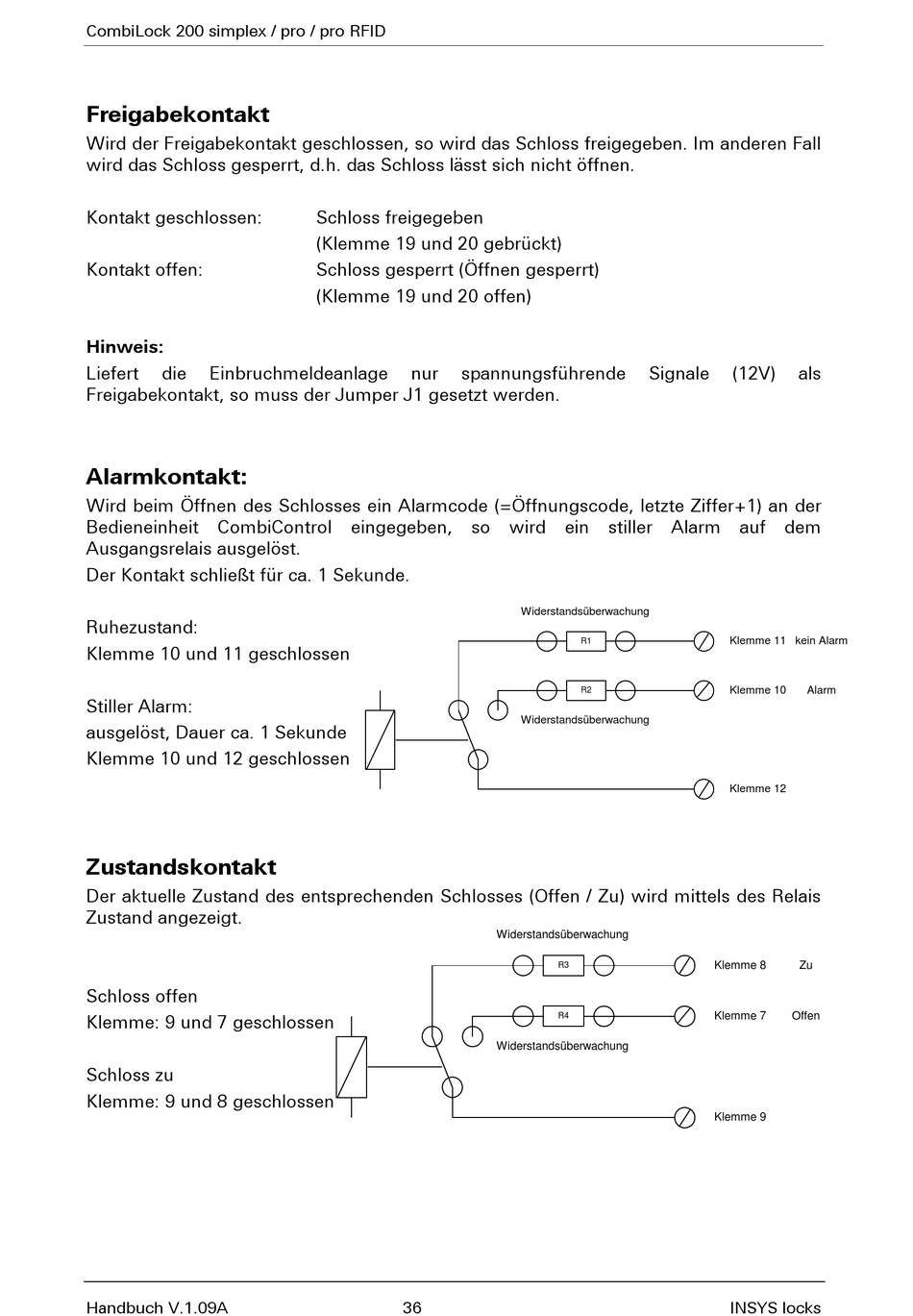

CombiLock 200 simplex / pro / pro RFID
Freigabekontakt
Wird der Freigabekontakt geschlossen, so wird das Schloss freigegeben. Im anderen Fall
wird das Schloss gesperrt, d.h. das Schloss lässt sich nicht öffnen.
Kontakt geschlossen:
Kontakt offen:

Hinweis:
Liefert die Einbruchmeldeanlage
Freigabekontakt, so muss der Jumper J1 gesetzt werden.
Alarmkontakt:
Wird beim Öffnen des Schlosses ein Alarmcode (=Öffnungscode, letzte Ziffer+1) an der
Bedieneinheit CombiControl
Ausgangsrelais ausgelöst.
Der Kontakt schließt für ca. 1 Sekunde.
Ruhezustand:
Klemme 10 und 11 geschlossen
Stiller Alarm:
ausgelöst, Dauer ca. 1 Sekunde
Klemme 10 und 12 geschlossen

Zustandskontakt

Der aktuelle Zustand des entsprechenden Schlosses (Offen / Zu) wird mittels des Relais
Zustand angezeigt.
Schloss offen
Klemme: 9 und 7 geschlossen
Schloss zu
Klemme: 9 und 8 geschlossen
Handbuch V.1.09A
Schloss freigegeben
(Klemme 19 und 20 gebrückt)
Schloss gesperrt (Öffnen gesperrt)
(Klemme 19 und 20 offen)
nur spannungsführende
eingegeben, so
36
Signale
wird ein stiller Alarm auf dem
Widerstandsüberwachung
R1
R2
Widerstandsüberwachung
Widerstandsüberwachung
R3
R4
Widerstandsüberwachung
(12V) als
Klemme 11 kein Alarm
Klemme 10 Alarm
Klemme 12
Klemme 8 Zu
Klemme 7 Offen
Klemme 9
