Befestigungsring montieren

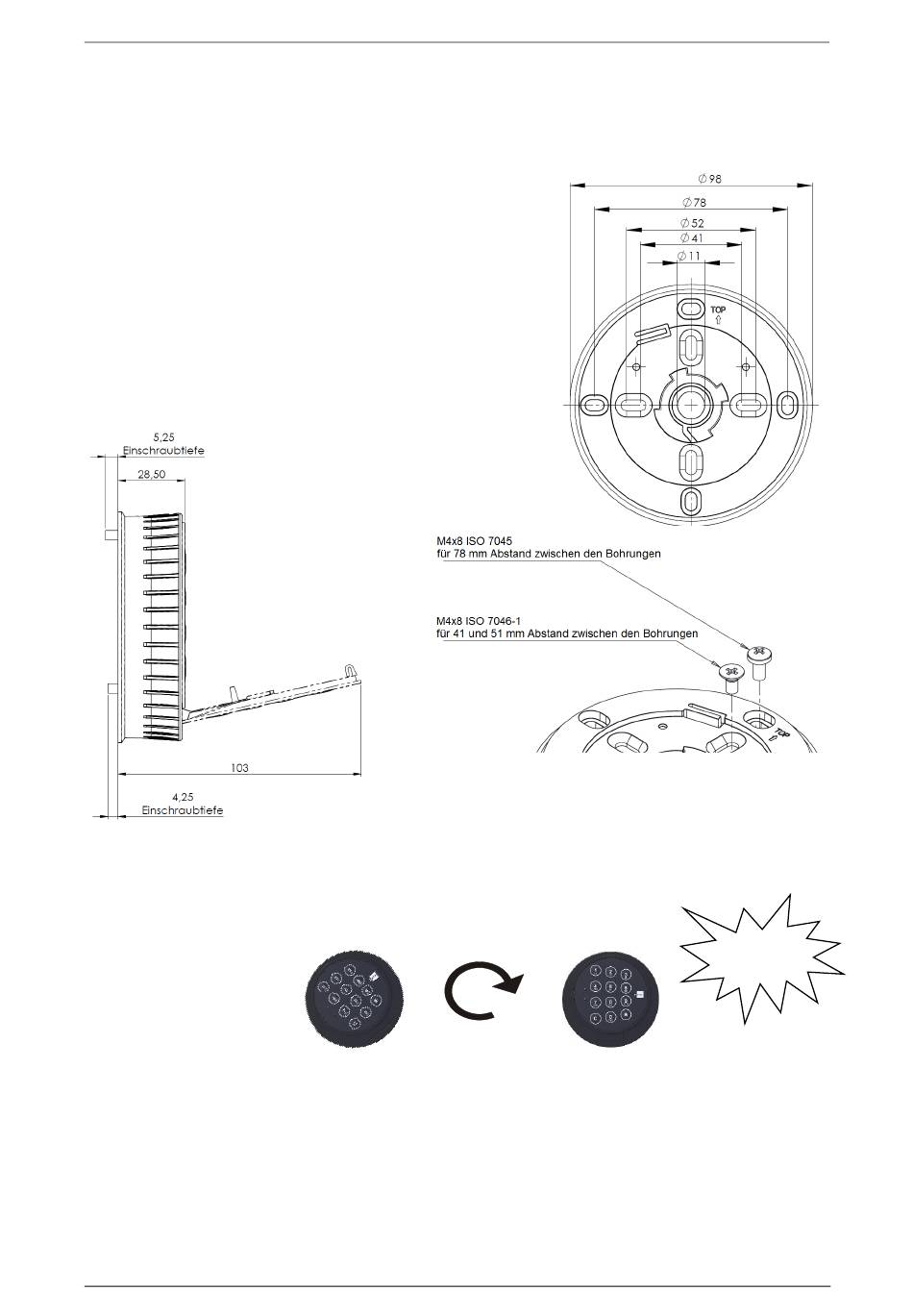

Befestigungsring für Tastatur CombiControl nach Skizze montieren.
Dazu, falls erforderlich,
4 Gewindebohrungen M4
und (wenn nicht schon durchgeführt,
siehe Punkt 7.2.1 oben)
1 Bohrung für Spindel Variante B
min. Ø 10,5 max. Ø 13 mm (in Abb. Ø 11 mm)
oder
1 Bohrung für Spindel Variante A
mit Ø min. 8,2 mm – max. 12 mm
in die Tresortür einbringen.
Die Mittenachse der Tastatur ist deckungsgleich mit der Mittenachse des Schlosses.
7.2.6

Tastatur aufsetzen

Tastatur in einem Winkel von ca. 20
anschließend in Uhrzeigerrichtung nach rechts drehen, bis sie richtig ausgerichtet ist.
Siehe Abbildungen oben. Mit vertikal ausgerichtetem Ziffernblatt ist die Tastatur
anschließend nicht freigegeben, sondern verriegelt.
Um die Tastatur zu entriegeln (beispielsweise um sie auszutauschen), öffnen Sie sie
(siehe Abschnitt ‚Bedieneinheit öffnen' auf Seite 24) und entriegeln Sie sie (siehe
Abschnitt ‚Tastatur entriegeln' auf Seite 31).
Handbuch V.1.09A
Dann Befestigungsring mit 4 Schrauben M4x8 mit
max. Drehmoment von 1 Nm so anschrauben, dass
keine Beschädigungen auftreten.
o
Tastatur unter einem Winkel
von ca. 20° auf den Befestigungsring
aufstecken und anschließend durch
Drehung nach rechts in
30
Befestigungsring für Tastatur
auf den Befestigungsring aufstecken und
diese Position bringen.
KLICK
