INSYS CombiLock 200 simplex Handbuch Seite 37

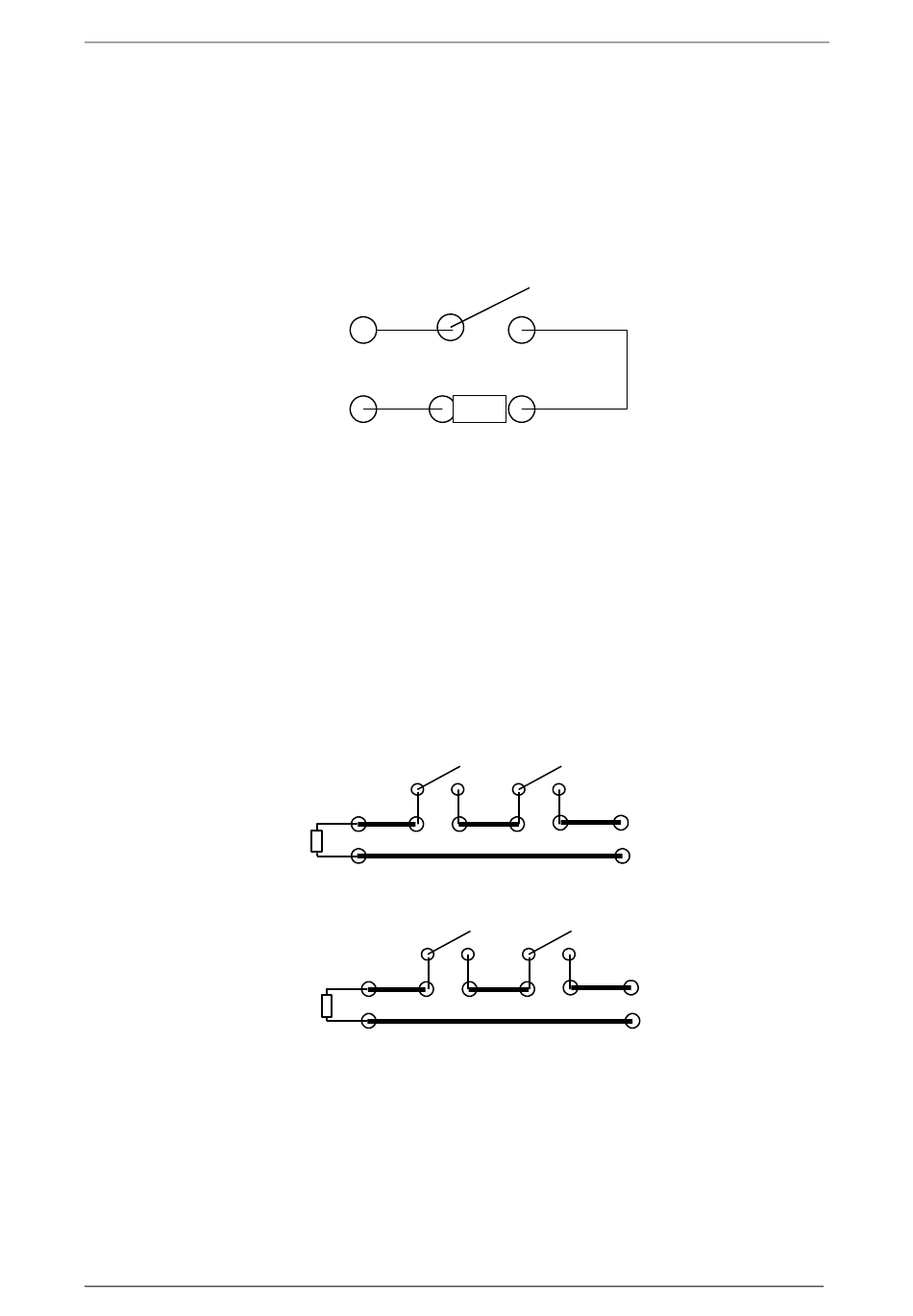

Sabotagelinie
Über einen Deckelkontakt ist eine Sabotagelinie realisiert. Es besteht die Möglichkeit
noch zusätzliche Elemente in die Sabotagelinie mit aufzunehmen. Falls keine weiteren
Sabotageelemente angeschlossen werden, ist der Jumper J3 neben dem Deckelkontakt
gesteckt. Ein Widerstand zur Überwachung der Sabotagelinie kann anstelle des Jumpers
eingelötet werden.
Im Ruhezustand ist die Sabotagelinie geschlossen.
Klemme 1
Anschluss für Sabotagelinie
Klemme 2
Anschlussverteiler
für Riegelwerks- und Türkontakte
Es können optional noch jeweils 2 Riegelwerkskontakte und 2 Türkontakte an dem
Sperrelement aufgelegt werden. Die Kontakte können mit einem Widerstand zur
Widerstandsüberwachung versehen werden. Die Leitungen müssen aufgelötet werden.
Anschlussbeispiel :
Verteiler 1:
Widerstand
Verteiler 2:
Widerstand
Hinweis:
Der Anschlussverteiler dient nur als Verteiler für den Anschluss der entsprechenden
Kontakte an die Einbruchmeldeanlage. Er hat keine andere Funktionalität für das Schloss
bzw. das System.
INSYS locks
CombiLock 200 simplex / pro / pro RFID
Deckelkontakt
J3
Widerstandsüberwachung
optional
Türkontakt 1 Türkontakt 2
Riegelwerkskontakt 1 Riegelwerkskontakt 2
37
Anschluss an
EMA
Anschluss an
EMA
Manual V.1.09A
