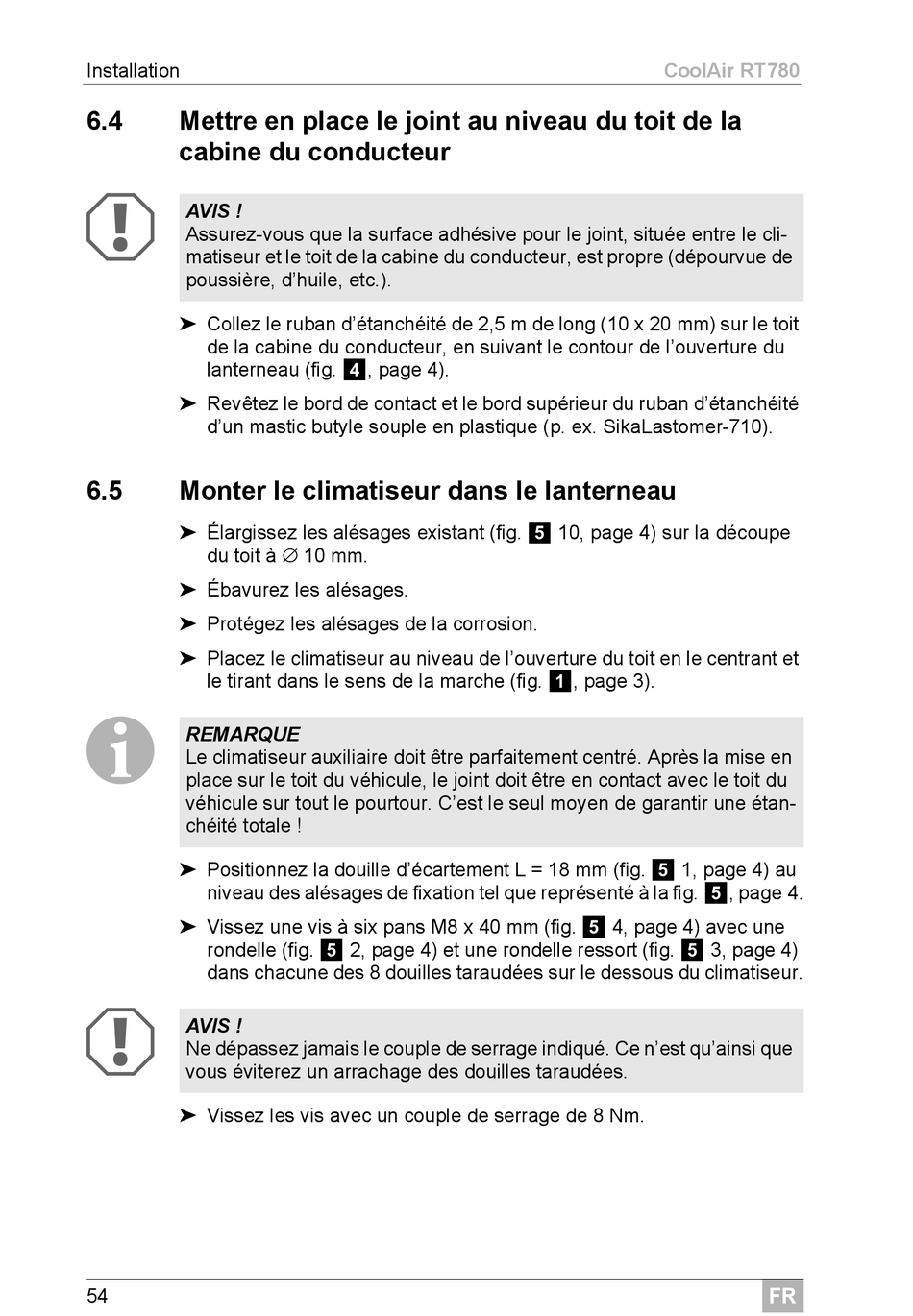

Installation
6.4 Mettre en place le joint au niveau du toit de la
cabine du conducteur
A
AVIS !
Assurez-vous que la surface adhésive pour le joint, située entre le cli-
matiseur et le toit de la cabine du conducteur, est propre (dépourvue de
poussière, d'huile, etc.).
➤ Collez le ruban d'étanchéité de 2,5 m de long (10 x 20 mm) sur le toit
de la cabine du conducteur, en suivant le contour de l'ouverture du
lanterneau (fig. 4, page 4).
➤ Revêtez le bord de contact et le bord supérieur du ruban d'étanchéité
d'un mastic butyle souple en plastique (p. ex. SikaLastomer-710).
6.5

Monter le climatiseur dans le lanterneau

➤ Élargissez les alésages existant (fig. 5 10, page 4) sur la découpe
du toit à ∅ 10 mm.
➤ Ébavurez les alésages.
➤ Protégez les alésages de la corrosion.
➤ Placez le climatiseur au niveau de l'ouverture du toit en le centrant et
le tirant dans le sens de la marche (fig. 1, page 3).
I
REMARQUE
Le climatiseur auxiliaire doit être parfaitement centré. Après la mise en
place sur le toit du véhicule, le joint doit être en contact avec le toit du
véhicule sur tout le pourtour. C'est le seul moyen de garantir une étan-
chéité totale !
➤ Positionnez la douille d'écartement L = 18 mm (fig. 5 1, page 4) au
niveau des alésages de fixation tel que représenté à la fig. 5, page 4.
➤ Vissez une vis à six pans M8 x 40 mm (fig. 5 4, page 4) avec une
rondelle (fig. 5 2, page 4) et une rondelle ressort (fig. 5 3, page 4)
dans chacune des 8 douilles taraudées sur le dessous du climatiseur.
A
AVIS !
Ne dépassez jamais le couple de serrage indiqué. Ce n'est qu'ainsi que
vous éviterez un arrachage des douilles taraudées.
➤ Vissez les vis avec un couple de serrage de 8 Nm.
54
CoolAir RT780
FR
