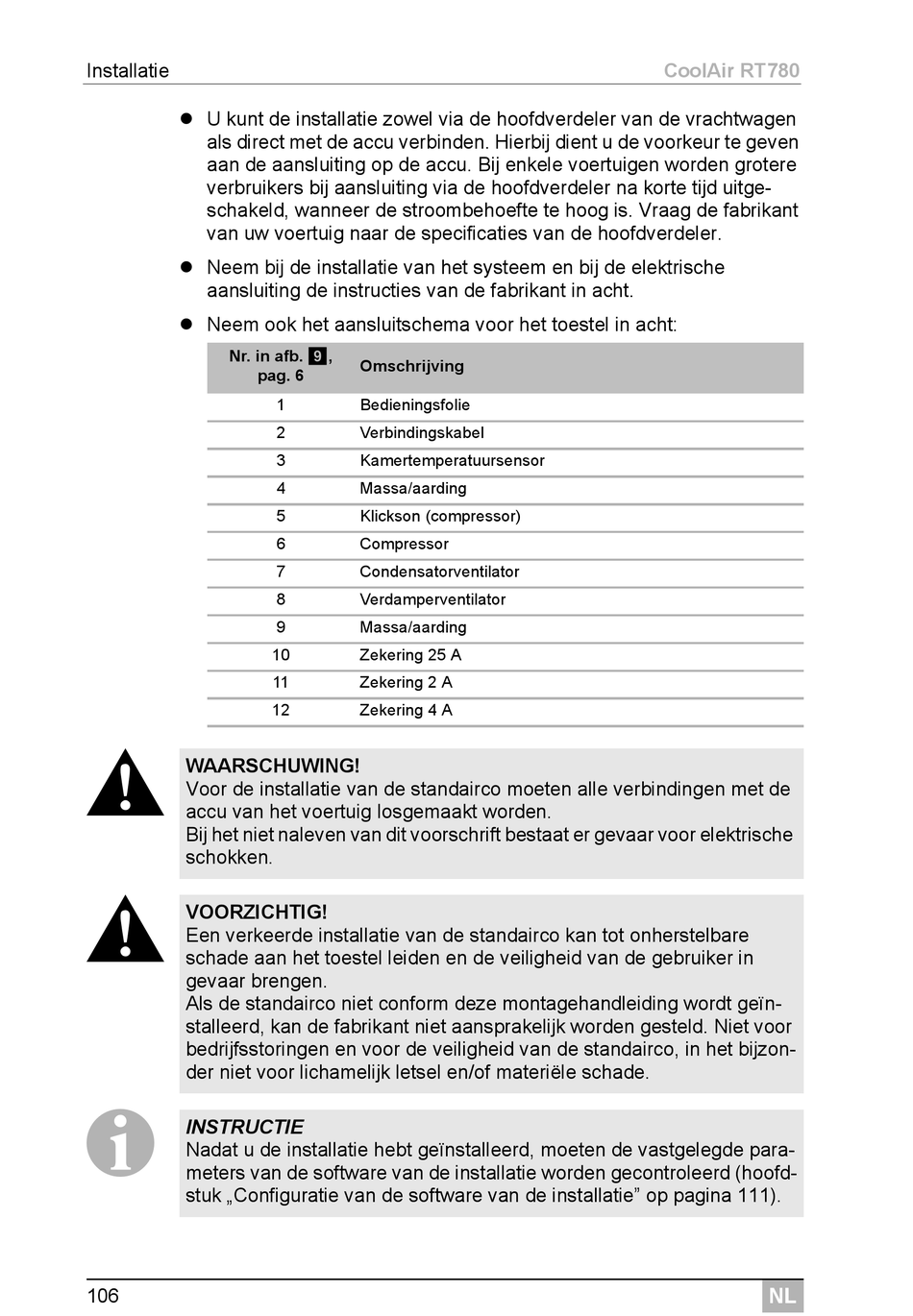

Dometic CoolAir RT780 Einbauanleitungen Seite 106

Installatie
 U kunt de installatie zowel via de hoofdverdeler van de vrachtwagen
als direct met de accu verbinden. Hierbij dient u de voorkeur te geven
aan de aansluiting op de accu. Bij enkele voertuigen worden grotere
verbruikers bij aansluiting via de hoofdverdeler na korte tijd uitge-
schakeld, wanneer de stroombehoefte te hoog is. Vraag de fabrikant
van uw voertuig naar de specificaties van de hoofdverdeler.
 Neem bij de installatie van het systeem en bij de elektrische
aansluiting de instructies van de fabrikant in acht.
 Neem ook het aansluitschema voor het toestel in acht:
Nr. in afb. 9,
pag. 6
!
WAARSCHUWING!
Voor de installatie van de standairco moeten alle verbindingen met de
accu van het voertuig losgemaakt worden.
Bij het niet naleven van dit voorschrift bestaat er gevaar voor elektrische
schokken.
!
VOORZICHTIG!
Een verkeerde installatie van de standairco kan tot onherstelbare
schade aan het toestel leiden en de veiligheid van de gebruiker in
gevaar brengen.
Als de standairco niet conform deze montagehandleiding wordt geïn-
stalleerd, kan de fabrikant niet aansprakelijk worden gesteld. Niet voor
bedrijfsstoringen en voor de veiligheid van de standairco, in het bijzon-
der niet voor lichamelijk letsel en/of materiële schade.
I
INSTRUCTIE
Nadat u de installatie hebt geïnstalleerd, moeten de vastgelegde para-
meters van de software van de installatie worden gecontroleerd (hoofd-
stuk „Configuratie van de software van de installatie" op pagina 111).
106
Omschrijving
1 Bedieningsfolie
2 Verbindingskabel
3 Kamertemperatuursensor
4 Massa/aarding
5 Klickson (compressor)
6 Compressor
7 Condensatorventilator
8 Verdamperventilator
9 Massa/aarding
10 Zekering 25 A
11 Zekering 2 A
12 Zekering 4 A
CoolAir RT780
NL
