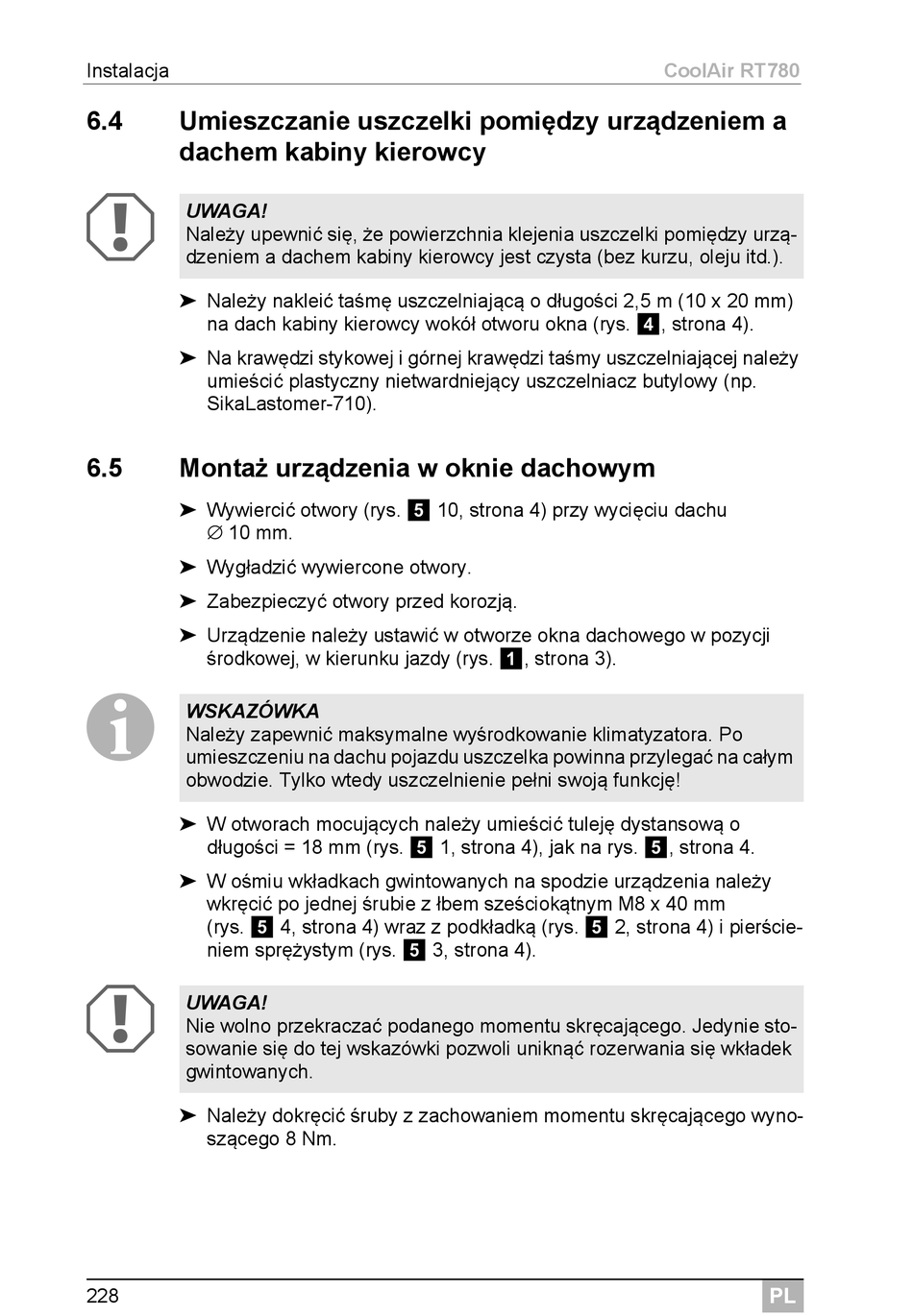

Instalacja
6.4 Umieszczanie uszczelki pomiędzy urządzeniem a
dachem kabiny kierowcy
A
UWAGA!
Należy upewnić się, że powierzchnia klejenia uszczelki pomiędzy urzą-
dzeniem a dachem kabiny kierowcy jest czysta (bez kurzu, oleju itd.).
➤ Należy nakleić taśmę uszczelniającą o długości 2,5 m (10 x 20 mm)
na dach kabiny kierowcy wokół otworu okna (rys. 4, strona 4).
➤ Na krawędzi stykowej i górnej krawędzi taśmy uszczelniającej należy
umieścić plastyczny nietwardniejący uszczelniacz butylowy (np.
SikaLastomer-710).
6.5 Montaż urządzenia w oknie dachowym
➤ Wywiercić otwory (rys. 5 10, strona 4) przy wycięciu dachu
∅ 10 mm.
➤ Wygładzić wywiercone otwory.
➤ Zabezpieczyć otwory przed korozją.
➤ Urządzenie należy ustawić w otworze okna dachowego w pozycji
środkowej, w kierunku jazdy (rys. 1, strona 3).
I
WSKAZÓWKA
Należy zapewnić maksymalne wyśrodkowanie klimatyzatora. Po
umieszczeniu na dachu pojazdu uszczelka powinna przylegać na całym
obwodzie. Tylko wtedy uszczelnienie pełni swoją funkcję!
➤ W otworach mocujących należy umieścić tuleję dystansową o
długości = 18 mm (rys. 5 1, strona 4), jak na rys. 5, strona 4.
➤ W ośmiu wkładkach gwintowanych na spodzie urządzenia należy
wkręcić po jednej śrubie z łbem sześciokątnym M8 x 40 mm
(rys. 5 4, strona 4) wraz z podkładką (rys. 5 2, strona 4) i pierście-
niem sprężystym (rys. 5 3, strona 4).
A
UWAGA!
Nie wolno przekraczać podanego momentu skręcającego. Jedynie sto-
sowanie się do tej wskazówki pozwoli uniknąć rozerwania się wkładek
gwintowanych.
➤ Należy dokręcić śruby z zachowaniem momentu skręcającego wyno-
szącego 8 Nm.
