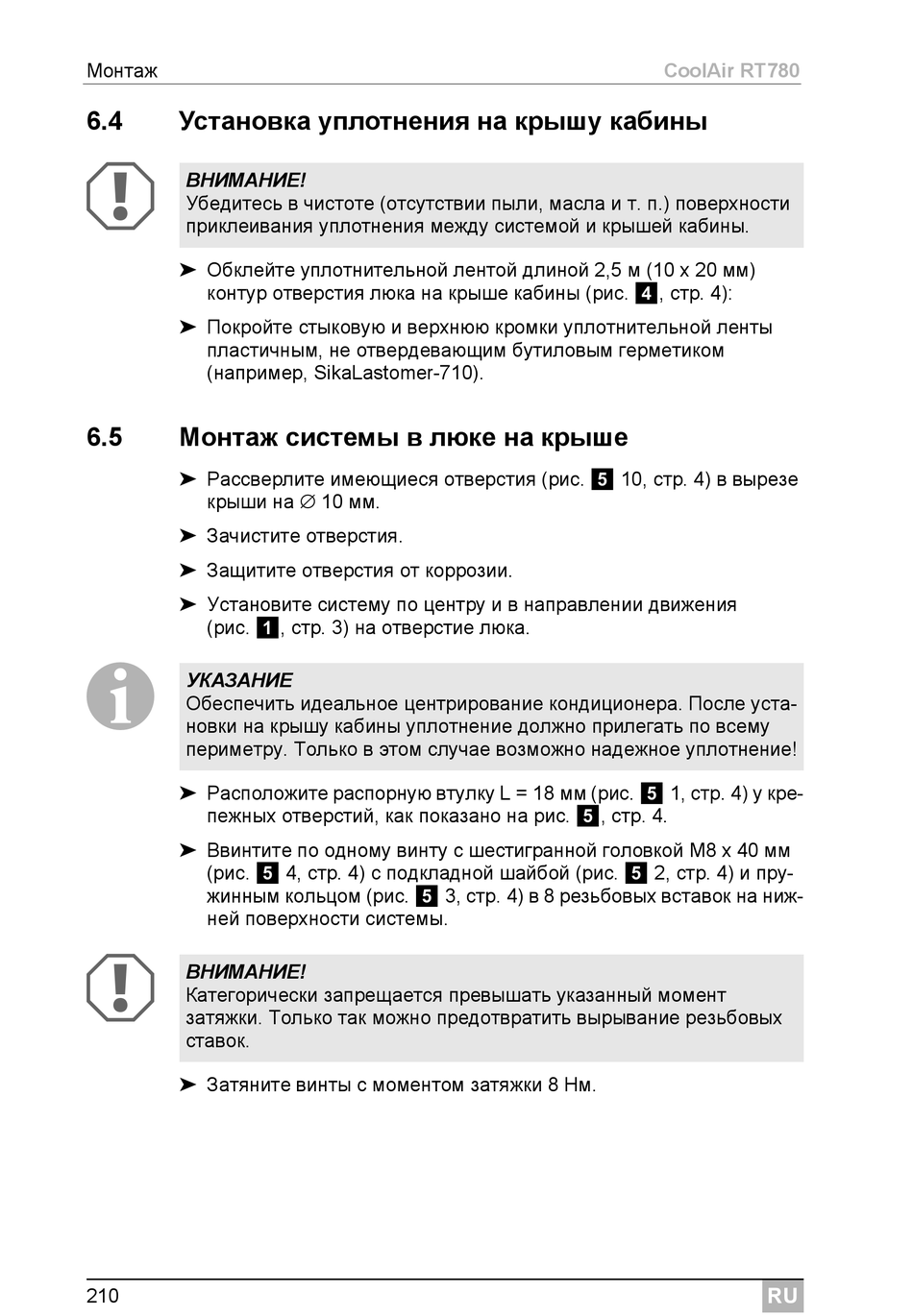

Монтаж
6.4 Установка уплотнения на крышу кабины
A
ВНИМАНИЕ!
Убедитесь в чистоте (отсутствии пыли, масла и т. п.) поверхности
приклеивания уплотнения между системой и крышей кабины.
➤ Обклейте уплотнительной лентой длиной 2,5 м (10 x 20 мм)
контур отверстия люка на крыше кабины (рис. 4, стр. 4):
➤ Покройте стыковую и верхнюю кромки уплотнительной ленты
пластичным, не отвердевающим бутиловым герметиком
(например, SikaLastomer-710).
6.5 Монтаж системы в люке на крыше
➤ Рассверлите имеющиеся отверстия (рис. 5 10, стр. 4) в вырезе
крыши на ∅ 10 мм.
➤ Зачистите отверстия.
➤ Защитите отверстия от коррозии.
➤ Установите систему по центру и в направлении движения
(рис. 1, стр. 3) на отверстие люка.
I
УКАЗАНИЕ
Обеспечить идеальное центрирование кондиционера. После уста-
новки на крышу кабины уплотнение должно прилегать по всему
периметру. Только в этом случае возможно надежное уплотнение!
➤ Расположите распорную втулку L = 18 мм (рис. 5 1, стр. 4) у кре-
пежных отверстий, как показано на рис. 5, стр. 4.
➤ Ввинтите по одному винту с шестигранной головкой M8 x 40 мм
(рис. 5 4, стр. 4) с подкладной шайбой (рис. 5 2, стр. 4) и пру-
жинным кольцом (рис. 5 3, стр. 4) в 8 резьбовых вставок на ниж-
ней поверхности системы.
A
ВНИМАНИЕ!
Категорически запрещается превышать указанный момент
затяжки. Только так можно предотвратить вырывание резьбовых
ставок.
➤ Затяните винты с моментом затяжки 8 Нм.
