CoolAir RT780

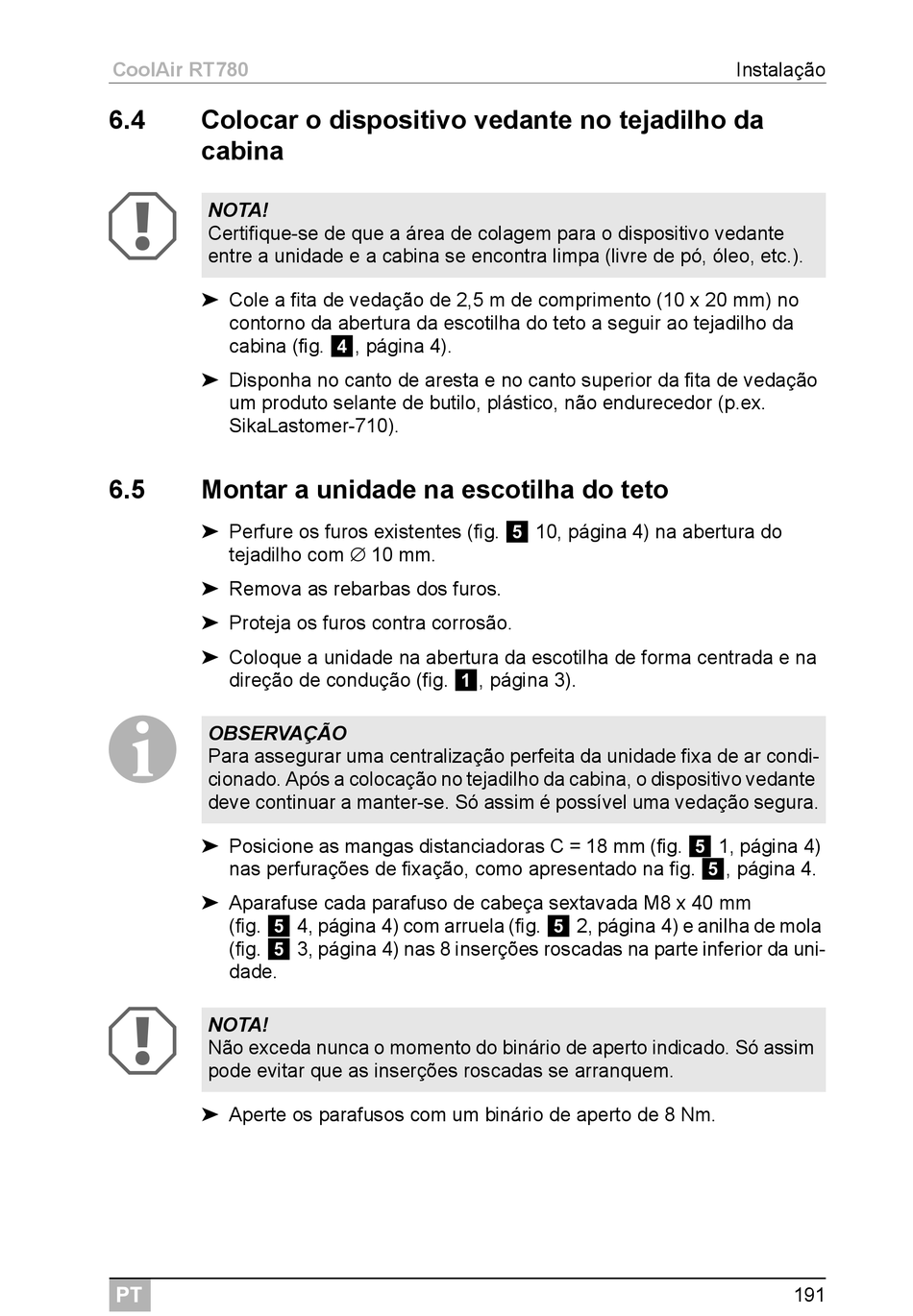

6.4 Colocar o dispositivo vedante no tejadilho da
cabina
A
NOTA!
Certifique-se de que a área de colagem para o dispositivo vedante
entre a unidade e a cabina se encontra limpa (livre de pó, óleo, etc.).
➤ Cole a fita de vedação de 2,5 m de comprimento (10 x 20 mm) no
contorno da abertura da escotilha do teto a seguir ao tejadilho da
cabina (fig. 4, página 4).
➤ Disponha no canto de aresta e no canto superior da fita de vedação
um produto selante de butilo, plástico, não endurecedor (p.ex.
SikaLastomer-710).
6.5

Montar a unidade na escotilha do teto

➤ Perfure os furos existentes (fig. 5 10, página 4) na abertura do
tejadilho com ∅ 10 mm.
➤ Remova as rebarbas dos furos.
➤ Proteja os furos contra corrosão.
➤ Coloque a unidade na abertura da escotilha de forma centrada e na
direção de condução (fig. 1, página 3).
I
OBSERVAÇÃO
Para assegurar uma centralização perfeita da unidade fixa de ar condi-
cionado. Após a colocação no tejadilho da cabina, o dispositivo vedante
deve continuar a manter-se. Só assim é possível uma vedação segura.
➤ Posicione as mangas distanciadoras C = 18 mm (fig. 5 1, página 4)
nas perfurações de fixação, como apresentado na fig. 5, página 4.
➤ Aparafuse cada parafuso de cabeça sextavada M8 x 40 mm
(fig. 5 4, página 4) com arruela (fig. 5 2, página 4) e anilha de mola
(fig. 5 3, página 4) nas 8 inserções roscadas na parte inferior da uni-
dade.
A
NOTA!
Não exceda nunca o momento do binário de aperto indicado. Só assim
pode evitar que as inserções roscadas se arranquem.
➤ Aperte os parafusos com um binário de aperto de 8 Nm.
PT
Instalação
191
