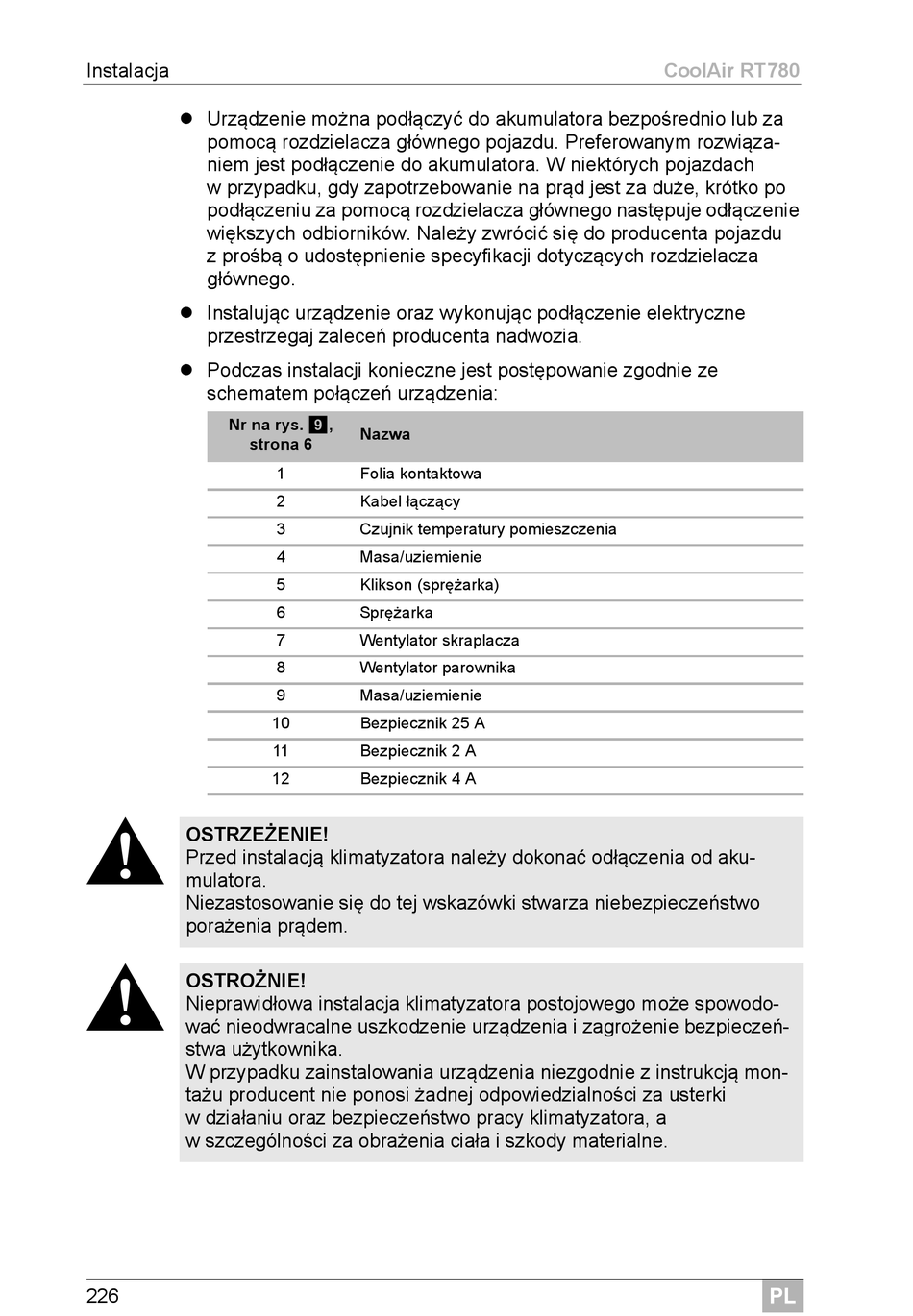

Instalacja
 Urządzenie można podłączyć do akumulatora bezpośrednio lub za
pomocą rozdzielacza głównego pojazdu. Preferowanym rozwiąza-
niem jest podłączenie do akumulatora. W niektórych pojazdach
w przypadku, gdy zapotrzebowanie na prąd jest za duże, krótko po
podłączeniu za pomocą rozdzielacza głównego następuje odłączenie
większych odbiorników. Należy zwrócić się do producenta pojazdu
z prośbą o udostępnienie specyfikacji dotyczących rozdzielacza
głównego.
 Instalując urządzenie oraz wykonując podłączenie elektryczne
przestrzegaj zaleceń producenta nadwozia.
 Podczas instalacji konieczne jest postępowanie zgodnie ze
schematem połączeń urządzenia:
Nr na rys. 9,
strona 6
!
OSTRZEŻENIE!
Przed instalacją klimatyzatora należy dokonać odłączenia od aku-
mulatora.
Niezastosowanie się do tej wskazówki stwarza niebezpieczeństwo
porażenia prądem.
!
OSTROŻNIE!
Nieprawidłowa instalacja klimatyzatora postojowego może spowodo-
wać nieodwracalne uszkodzenie urządzenia i zagrożenie bezpieczeń-
stwa użytkownika.
W przypadku zainstalowania urządzenia niezgodnie z instrukcją mon-
tażu producent nie ponosi żadnej odpowiedzialności za usterki
w działaniu oraz bezpieczeństwo pracy klimatyzatora, a
w szczególności za obrażenia ciała i szkody materialne.
226
Nazwa
1 Folia kontaktowa
2 Kabel łączący
3 Czujnik temperatury pomieszczenia
4 Masa/uziemienie
5 Klikson (sprężarka)
6 Sprężarka
7 Wentylator skraplacza
8 Wentylator parownika
9 Masa/uziemienie
10 Bezpiecznik 25 A
11 Bezpiecznik 2 A
12 Bezpiecznik 4 A
CoolAir RT780
