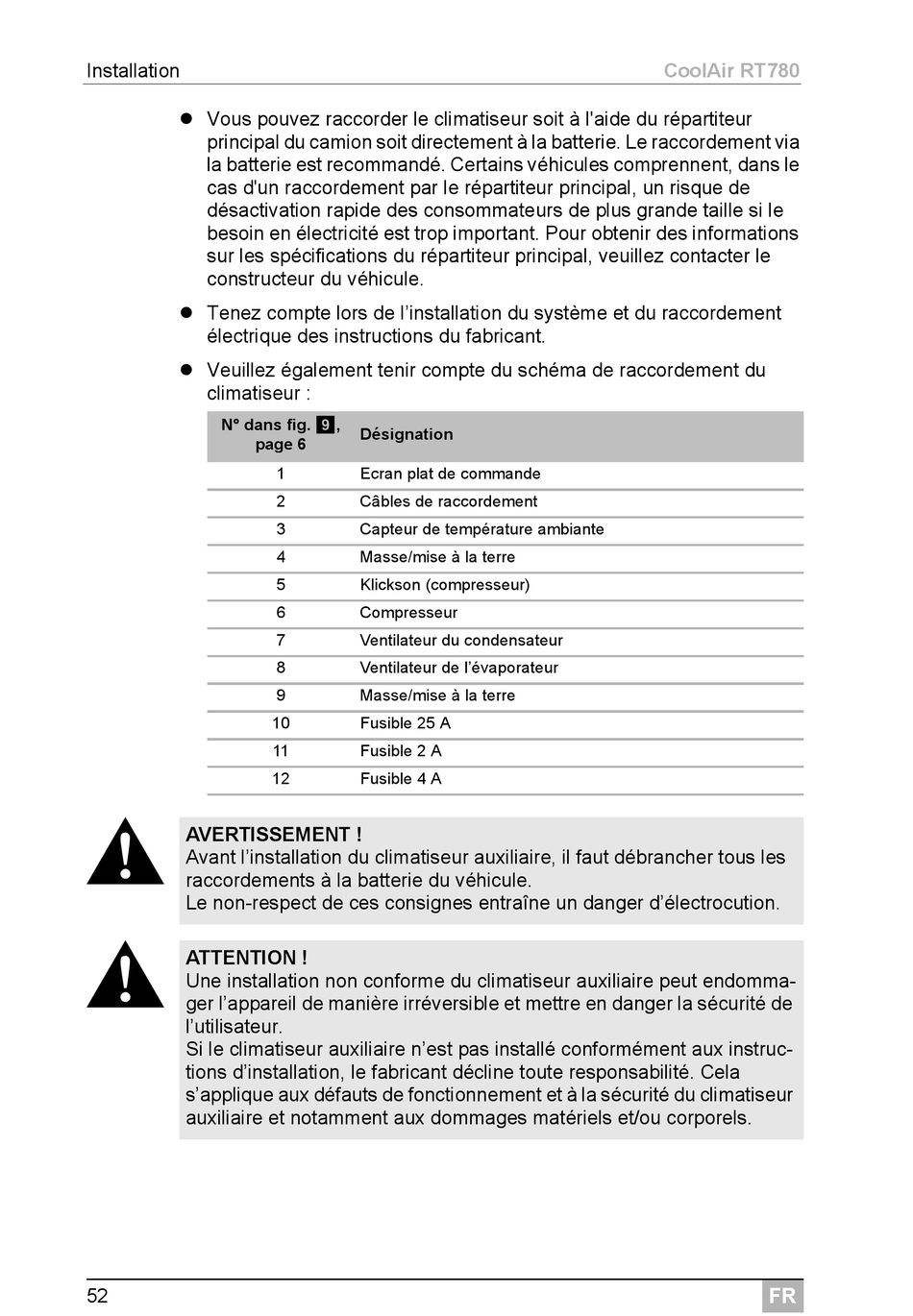

Installation
 Vous pouvez raccorder le climatiseur soit à l'aide du répartiteur
principal du camion soit directement à la batterie. Le raccordement via
la batterie est recommandé. Certains véhicules comprennent, dans le
cas d'un raccordement par le répartiteur principal, un risque de
désactivation rapide des consommateurs de plus grande taille si le
besoin en électricité est trop important. Pour obtenir des informations
sur les spécifications du répartiteur principal, veuillez contacter le
constructeur du véhicule.
 Tenez compte lors de l'installation du système et du raccordement
électrique des instructions du fabricant.
 Veuillez également tenir compte du schéma de raccordement du
climatiseur :
N° dans fig. 9,
page 6
!
AVERTISSEMENT !
Avant l'installation du climatiseur auxiliaire, il faut débrancher tous les
raccordements à la batterie du véhicule.
Le non-respect de ces consignes entraîne un danger d'électrocution.
!
ATTENTION !
Une installation non conforme du climatiseur auxiliaire peut endomma-
ger l'appareil de manière irréversible et mettre en danger la sécurité de
l'utilisateur.
Si le climatiseur auxiliaire n'est pas installé conformément aux instruc-
tions d'installation, le fabricant décline toute responsabilité. Cela
s'applique aux défauts de fonctionnement et à la sécurité du climatiseur
auxiliaire et notamment aux dommages matériels et/ou corporels.
52
Désignation
1 Ecran plat de commande
2 Câbles de raccordement
3 Capteur de température ambiante
4 Masse/mise à la terre
5 Klickson (compresseur)
6 Compresseur
7 Ventilateur du condensateur
8 Ventilateur de l'évaporateur
9 Masse/mise à la terre
10 Fusible 25 A
11 Fusible 2 A
12 Fusible 4 A
CoolAir RT780
FR
