Instalação

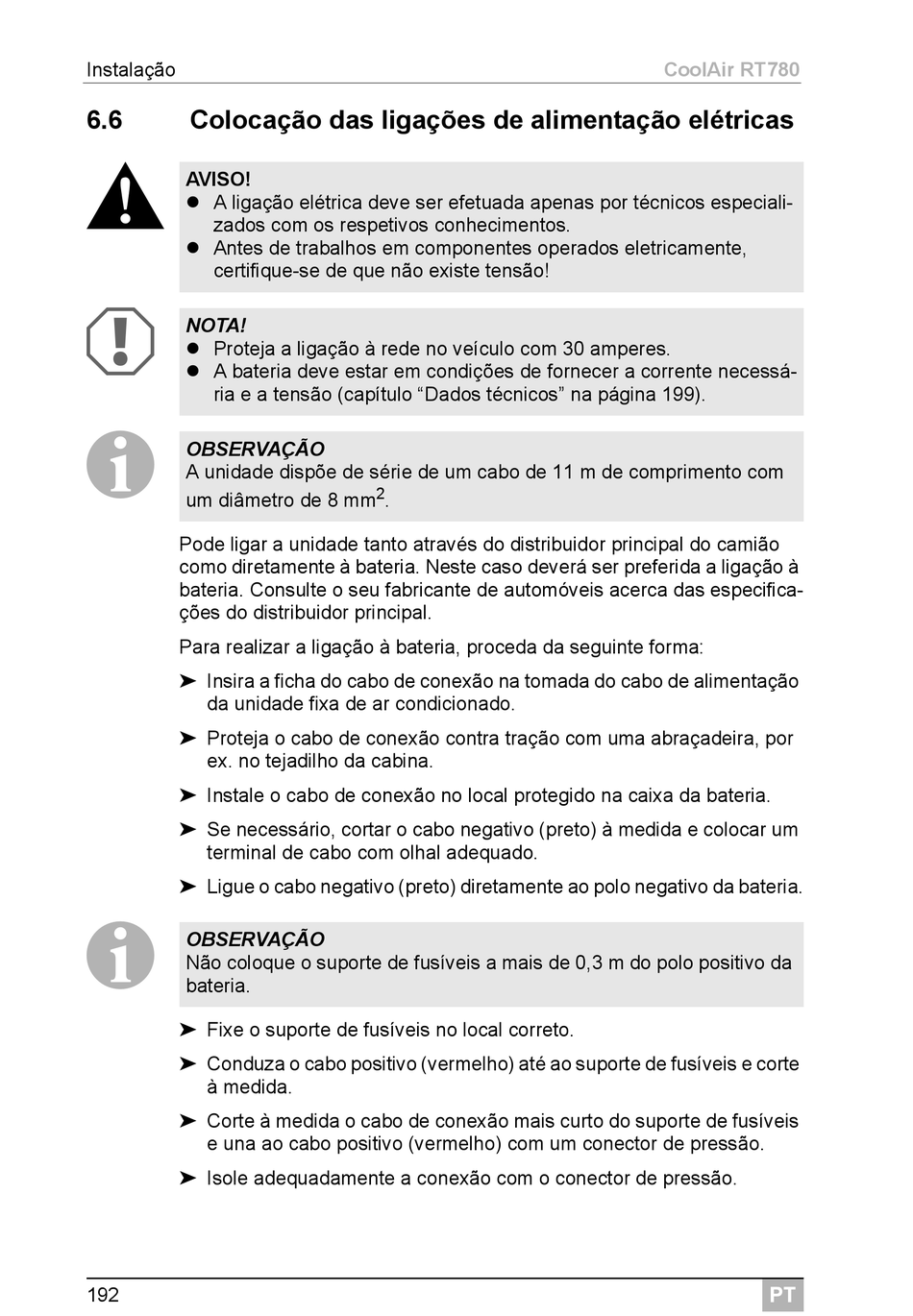

6.6 Colocação das ligações de alimentação elétricas
!
AVISO!
 A ligação elétrica deve ser efetuada apenas por técnicos especiali-
zados com os respetivos conhecimentos.
 Antes de trabalhos em componentes operados eletricamente,
certifique-se de que não existe tensão!
A
NOTA!
 Proteja a ligação à rede no veículo com 30 amperes.
 A bateria deve estar em condições de fornecer a corrente necessá-
ria e a tensão (capítulo "Dados técnicos" na página 199).
I
OBSERVAÇÃO
A unidade dispõe de série de um cabo de 11 m de comprimento com
um diâmetro de 8 mm
Pode ligar a unidade tanto através do distribuidor principal do camião
como diretamente à bateria. Neste caso deverá ser preferida a ligação à
bateria. Consulte o seu fabricante de automóveis acerca das especifica-
ções do distribuidor principal.
Para realizar a ligação à bateria, proceda da seguinte forma:
➤ Insira a ficha do cabo de conexão na tomada do cabo de alimentação
da unidade fixa de ar condicionado.
➤ Proteja o cabo de conexão contra tração com uma abraçadeira, por
ex. no tejadilho da cabina.
➤ Instale o cabo de conexão no local protegido na caixa da bateria.
➤ Se necessário, cortar o cabo negativo (preto) à medida e colocar um
terminal de cabo com olhal adequado.
➤ Ligue o cabo negativo (preto) diretamente ao polo negativo da bateria.
I
OBSERVAÇÃO
Não coloque o suporte de fusíveis a mais de 0,3 m do polo positivo da
bateria.
➤ Fixe o suporte de fusíveis no local correto.
➤ Conduza o cabo positivo (vermelho) até ao suporte de fusíveis e corte
à medida.
➤ Corte à medida o cabo de conexão mais curto do suporte de fusíveis
e una ao cabo positivo (vermelho) com um conector de pressão.
➤ Isole adequadamente a conexão com o conector de pressão.
192
2
.
CoolAir RT780
PT
