CoolAir RT780

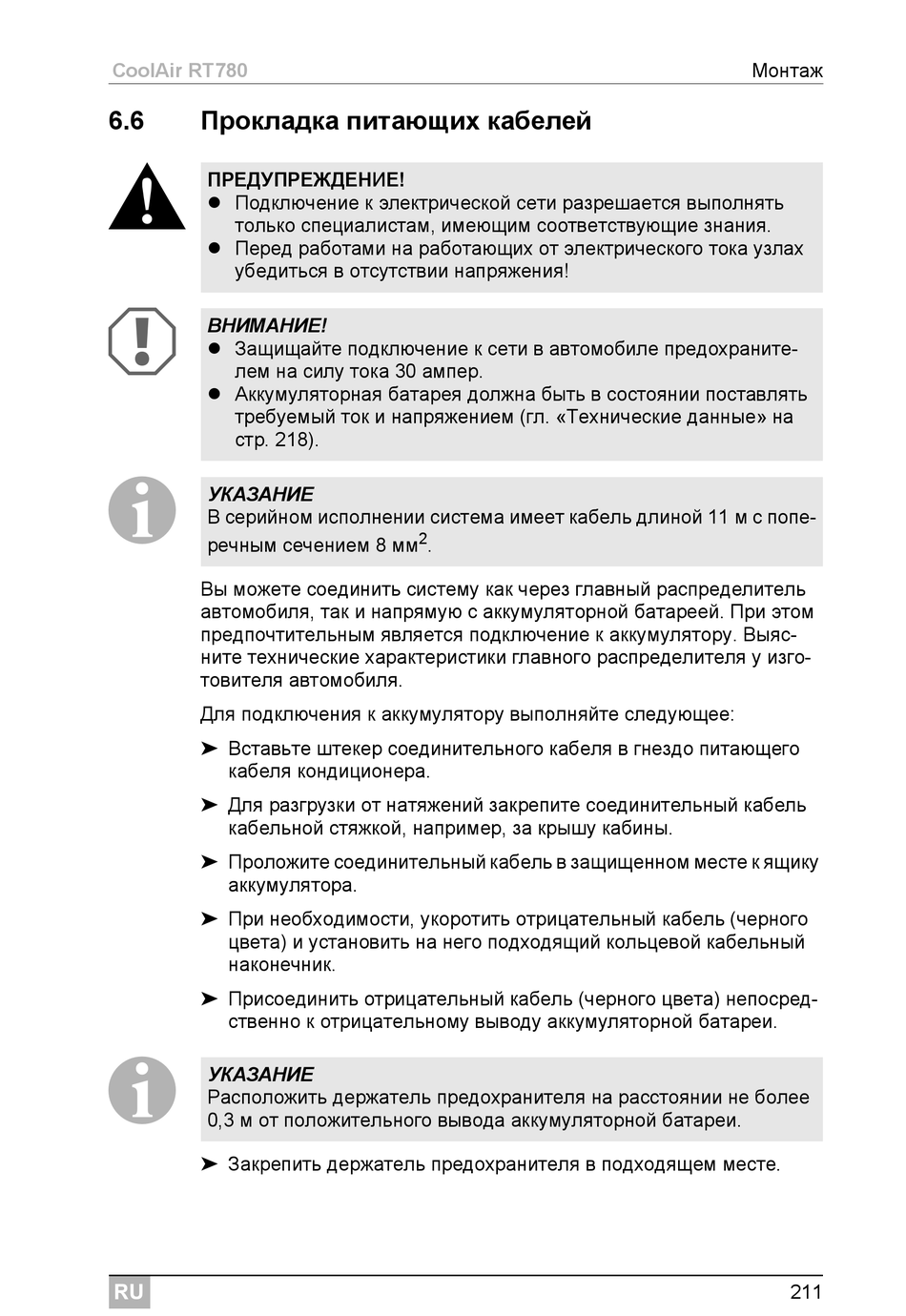

6.6 Прокладка питающих кабелей
!
ПРЕДУПРЕЖДЕНИЕ!
 Подключение к электрической сети разрешается выполнять
только специалистам, имеющим соответствующие знания.
 Перед работами на работающих от электрического тока узлах
убедиться в отсутствии напряжения!
A
ВНИМАНИЕ!
 Защищайте подключение к сети в автомобиле предохраните-
лем на силу тока 30 ампер.
 Аккумуляторная батарея должна быть в состоянии поставлять
требуемый ток и напряжением (гл. «Технические данные» на
стр. 218).
I
УКАЗАНИЕ
В серийном исполнении система имеет кабель длиной 11 м с попе-
речным сечением 8 мм
Вы можете соединить систему как через главный распределитель
автомобиля, так и напрямую с аккумуляторной батареей. При этом
предпочтительным является подключение к аккумулятору. Выяс-
ните технические характеристики главного распределителя у изго-
товителя автомобиля.
Для подключения к аккумулятору выполняйте следующее:
➤ Вставьте штекер соединительного кабеля в гнездо питающего
кабеля кондиционера.
➤ Для разгрузки от натяжений закрепите соединительный кабель
кабельной стяжкой, например, за крышу кабины.
➤ Проложите соединительный кабель в защищенном месте к ящику
аккумулятора.
➤ При необходимости, укоротить отрицательный кабель (черного
цвета) и установить на него подходящий кольцевой кабельный
наконечник.
➤ Присоединить отрицательный кабель (черного цвета) непосред-
ственно к отрицательному выводу аккумуляторной батареи.
I
УКАЗАНИЕ
Расположить держатель предохранителя на расстоянии не более
0,3 м от положительного вывода аккумуляторной батареи.
➤ Закрепить держатель предохранителя в подходящем месте.
RU
2
.
Монтаж
211
