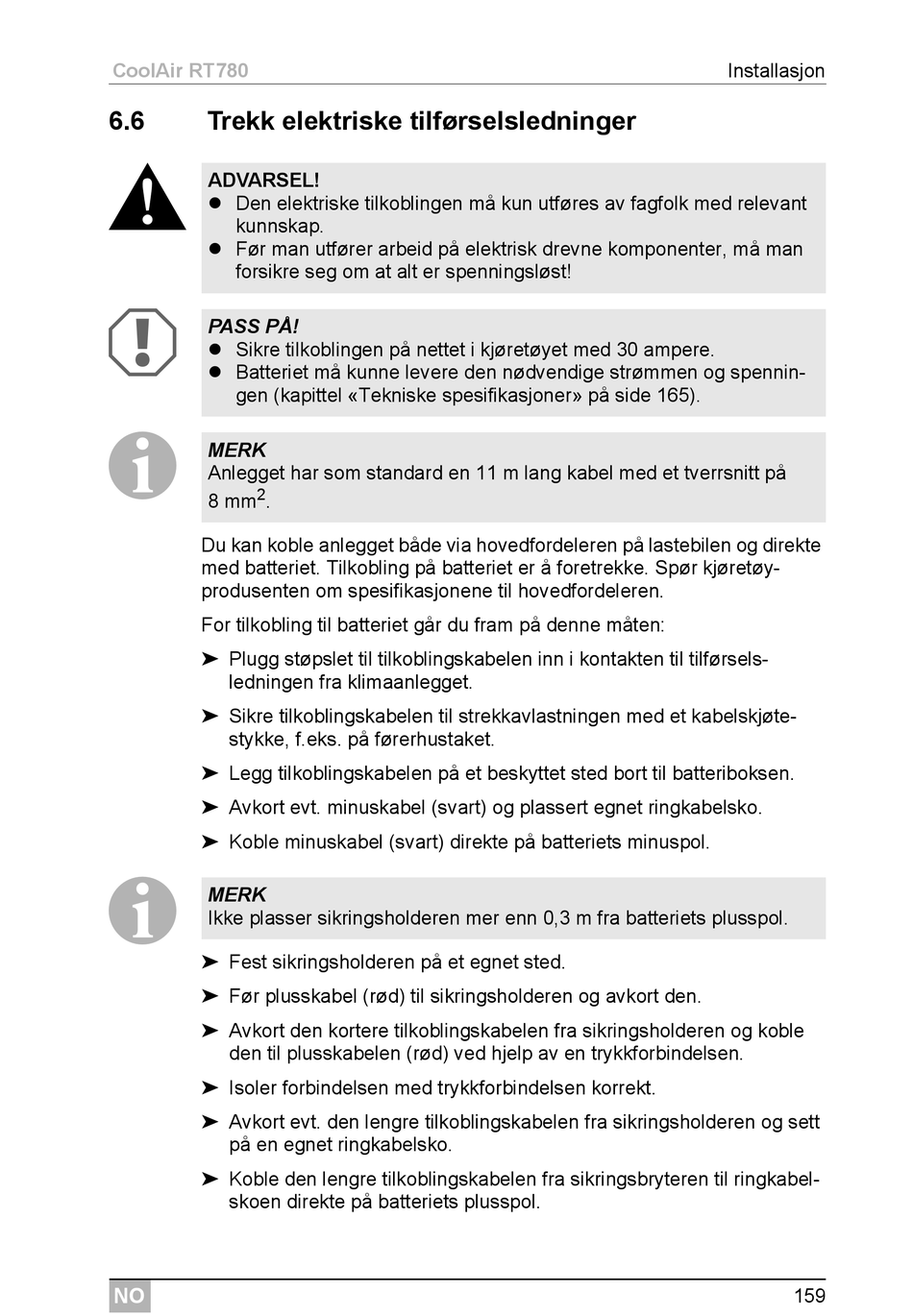

6.6 Trekk elektriske tilførselsledninger
!
ADVARSEL!
 Den elektriske tilkoblingen må kun utføres av fagfolk med relevant
kunnskap.
 Før man utfører arbeid på elektrisk drevne komponenter, må man
forsikre seg om at alt er spenningsløst!
A
PASS PÅ!
 Sikre tilkoblingen på nettet i kjøretøyet med 30 ampere.
 Batteriet må kunne levere den nødvendige strømmen og spennin-
gen (kapittel «Tekniske spesifikasjoner» på side 165).
I
MERK
Anlegget har som standard en 11 m lang kabel med et tverrsnitt på
2
8 mm .
Du kan koble anlegget både via hovedfordeleren på lastebilen og direkte
med batteriet. Tilkobling på batteriet er å foretrekke. Spør kjøretøy-
produsenten om spesifikasjonene til hovedfordeleren.
For tilkobling til batteriet går du fram på denne måten:
➤ Plugg støpslet til tilkoblingskabelen inn i kontakten til tilførsels-
ledningen fra klimaanlegget.
➤ Sikre tilkoblingskabelen til strekkavlastningen med et kabelskjøte-
stykke, f.eks. på førerhustaket.
➤ Legg tilkoblingskabelen på et beskyttet sted bort til batteriboksen.
➤ Avkort evt. minuskabel (svart) og plassert egnet ringkabelsko.
➤ Koble minuskabel (svart) direkte på batteriets minuspol.
I
MERK
Ikke plasser sikringsholderen mer enn 0,3 m fra batteriets plusspol.
➤ Fest sikringsholderen på et egnet sted.
➤ Før plusskabel (rød) til sikringsholderen og avkort den.
➤ Avkort den kortere tilkoblingskabelen fra sikringsholderen og koble
den til plusskabelen (rød) ved hjelp av en trykkforbindelsen.
➤ Isoler forbindelsen med trykkforbindelsen korrekt.
➤ Avkort evt. den lengre tilkoblingskabelen fra sikringsholderen og sett
på en egnet ringkabelsko.
➤ Koble den lengre tilkoblingskabelen fra sikringsbryteren til ringkabel-
skoen direkte på batteriets plusspol.
NO
Installasjon
159
