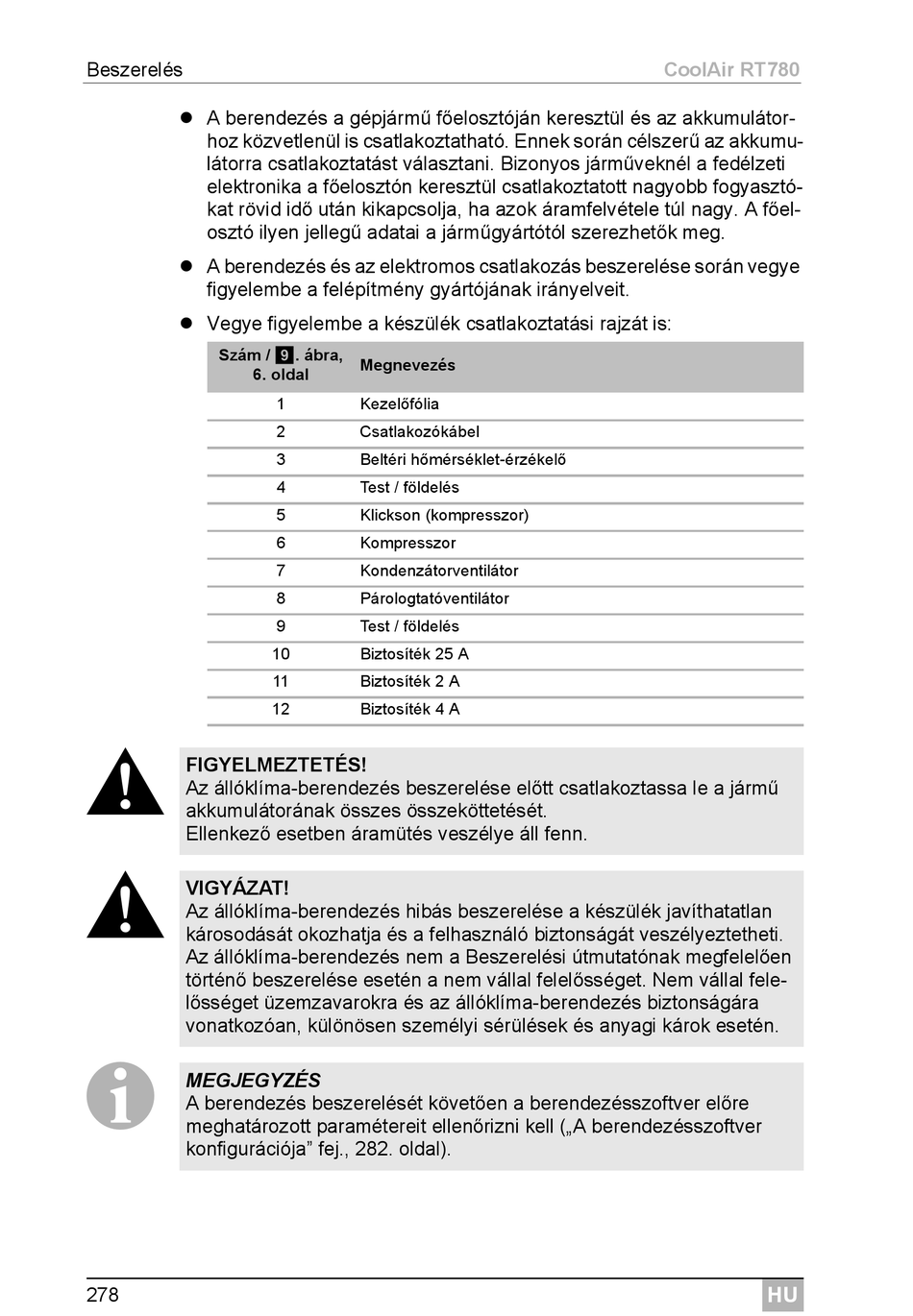

Dometic CoolAir RT780 Einbauanleitungen Seite 278

Beszerelés
 A berendezés a gépjármű főelosztóján keresztül és az akkumulátor-
hoz közvetlenül is csatlakoztatható. Ennek során célszerű az akkumu-
látorra csatlakoztatást választani. Bizonyos járműveknél a fedélzeti
elektronika a főelosztón keresztül csatlakoztatott nagyobb fogyasztó-
kat rövid idő után kikapcsolja, ha azok áramfelvétele túl nagy. A főel-
osztó ilyen jellegű adatai a járműgyártótól szerezhetők meg.
 A berendezés és az elektromos csatlakozás beszerelése során vegye
figyelembe a felépítmény gyártójának irányelveit.
 Vegye figyelembe a készülék csatlakoztatási rajzát is:
Szám / 9. ábra,
6. oldal
!
FIGYELMEZTETÉS!
Az állóklíma-berendezés beszerelése előtt csatlakoztassa le a jármű
akkumulátorának összes összeköttetését.
Ellenkező esetben áramütés veszélye áll fenn.
!
VIGYÁZAT!
Az állóklíma-berendezés hibás beszerelése a készülék javíthatatlan
károsodását okozhatja és a felhasználó biztonságát veszélyeztetheti.
Az állóklíma-berendezés nem a Beszerelési útmutatónak megfelelően
történő beszerelése esetén a nem vállal felelősséget. Nem vállal fele-
lősséget üzemzavarokra és az állóklíma-berendezés biztonságára
vonatkozóan, különösen személyi sérülések és anyagi károk esetén.
I
MEGJEGYZÉS
A berendezés beszerelését követően a berendezésszoftver előre
meghatározott paramétereit ellenőrizni kell („A berendezésszoftver
konfigurációja" fej., 282. oldal).
278
Megnevezés
1 Kezelőfólia
2 Csatlakozókábel
3 Beltéri hőmérséklet-érzékelő
4 Test / földelés
5 Klickson (kompresszor)
6 Kompresszor
7 Kondenzátorventilátor
8 Párologtatóventilátor
9 Test / földelés
10 Biztosíték 25 A
11 Biztosíték 2 A
12 Biztosíték 4 A
CoolAir RT780
HU
