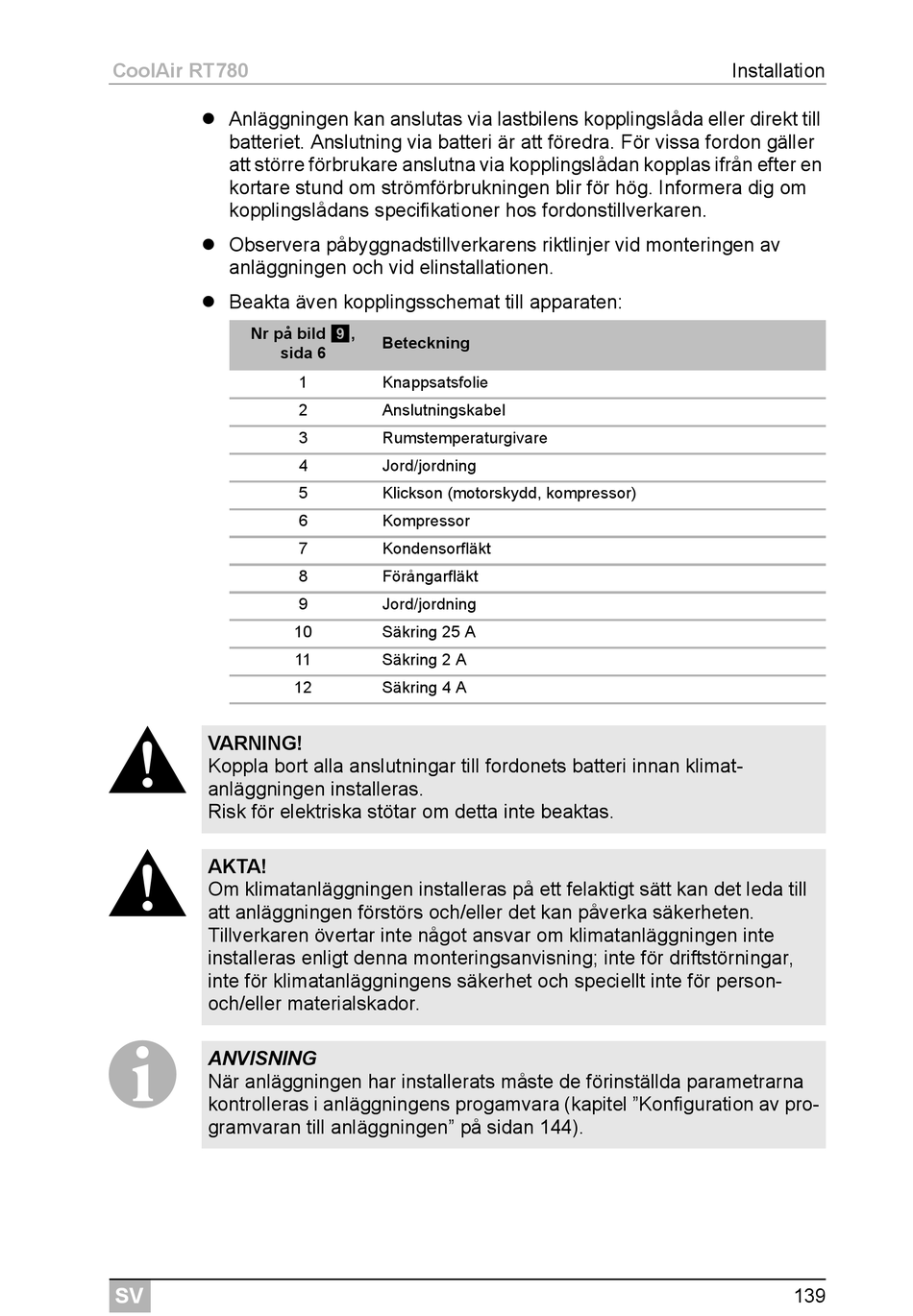

Dometic CoolAir RT780 Einbauanleitungen Seite 139

CoolAir RT780
 Anläggningen kan anslutas via lastbilens kopplingslåda eller direkt till
batteriet. Anslutning via batteri är att föredra. För vissa fordon gäller
att större förbrukare anslutna via kopplingslådan kopplas ifrån efter en
kortare stund om strömförbrukningen blir för hög. Informera dig om
kopplingslådans specifikationer hos fordonstillverkaren.
 Observera påbyggnadstillverkarens riktlinjer vid monteringen av
anläggningen och vid elinstallationen.
 Beakta även kopplingsschemat till apparaten:
Nr på bild 9,
sida 6
!
VARNING!
Koppla bort alla anslutningar till fordonets batteri innan klimat-
anläggningen installeras.
Risk för elektriska stötar om detta inte beaktas.
!
AKTA!
Om klimatanläggningen installeras på ett felaktigt sätt kan det leda till
att anläggningen förstörs och/eller det kan påverka säkerheten.
Tillverkaren övertar inte något ansvar om klimatanläggningen inte
installeras enligt denna monteringsanvisning; inte för driftstörningar,
inte för klimatanläggningens säkerhet och speciellt inte för person-
och/eller materialskador.
I
ANVISNING
När anläggningen har installerats måste de förinställda parametrarna
kontrolleras i anläggningens progamvara (kapitel "Konfiguration av pro-
gramvaran till anläggningen" på sidan 144).
SV
Beteckning
1 Knappsatsfolie
2 Anslutningskabel
3 Rumstemperaturgivare
4 Jord/jordning
5 Klickson (motorskydd, kompressor)
6 Kompressor
7 Kondensorfläkt
8 Förångarfläkt
9 Jord/jordning
10 Säkring 25 A
11 Säkring 2 A
12 Säkring 4 A
Installation
139
