Achtung: Die RS232 Schnittstelle liegt auf dem Potential des (-)Poles
der Leistungselektronik. Durch eventuelle Potentialunter-
schiede der Erdung des (-)Poles und des Notebook, kann
über den Schirm und die Signalleitungen des Schnittstellen-
kabels und der Schirmerdung am Notebook eine PE-Schleife
entstehen. Dadurch kann die RS232, das Notebook und der
CDF3000 zerstört werden! Aus diesem Grund ist ein Optot-
renner in der Schnittstellenleitung zu verwenden (Zulieferer
für Optotrenner sind die etablierten IT-Zubehör-Lieferanten).
CDF3000
+
RS232 (X4)
-
PE
CDF3000

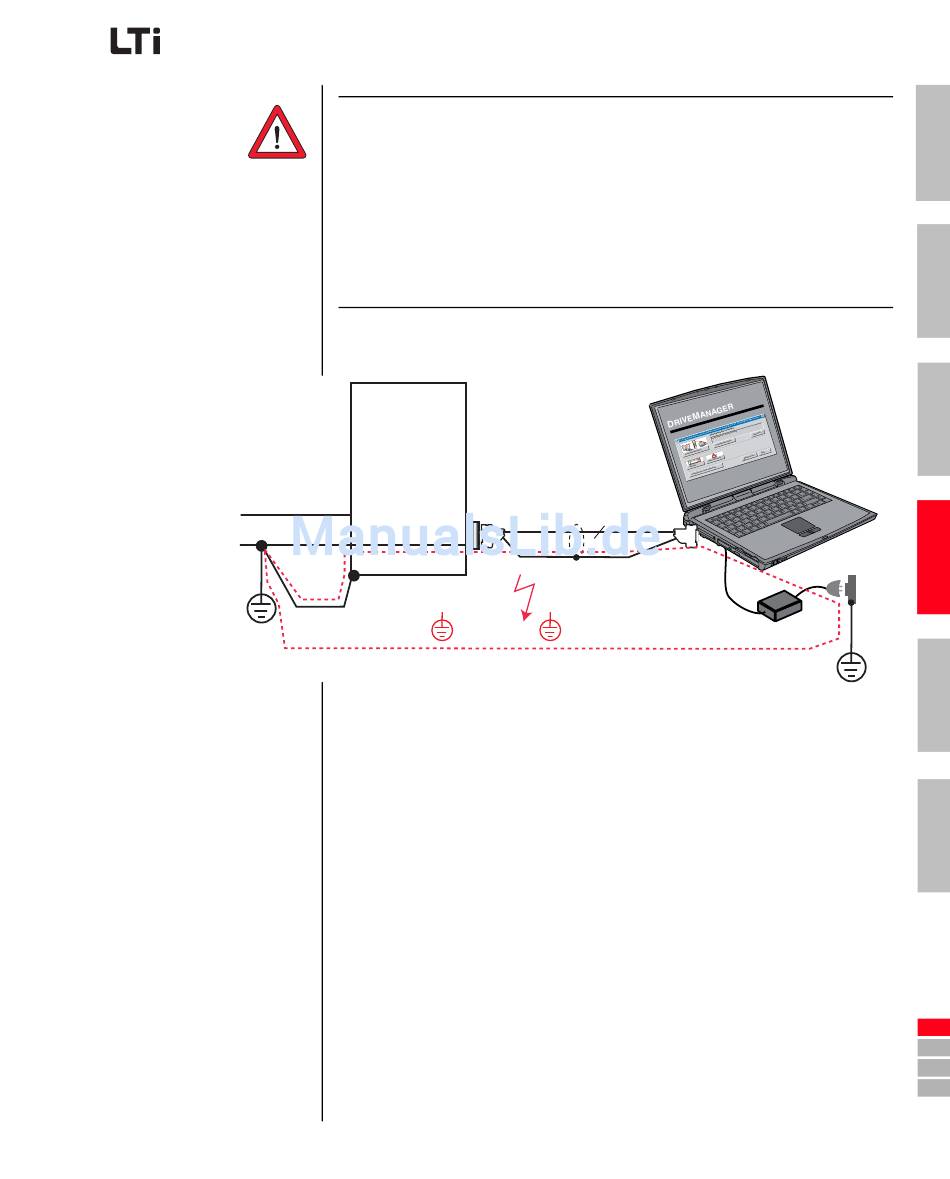

Bild 4.10 Anschluss serielle Schnittstelle mit Darstellung einer PE-Schleife
