2.2

Wandmontage

Betriebsanleitung CDF3000
Schritt
Reißen Sie die Position der Gewindelöcher
auf der Montageplatte an.
1
Schneiden Sie für jede Befestigungs-
schraube ein Gewinde in die Montageplatte.
Montieren Sie den Servoregler senkrecht
2
auf der Montageplatte.
Montieren Sie die weiteren Komponenten,
3
wie z. B. Netzfilter, Netzdrossel etc. auf der
Montageplatte.
Weiter geht's mit der elektrischen Installa-
4
tion in Kapitel 3.
Tabelle 2.1 Gerätemontage
F
E
F

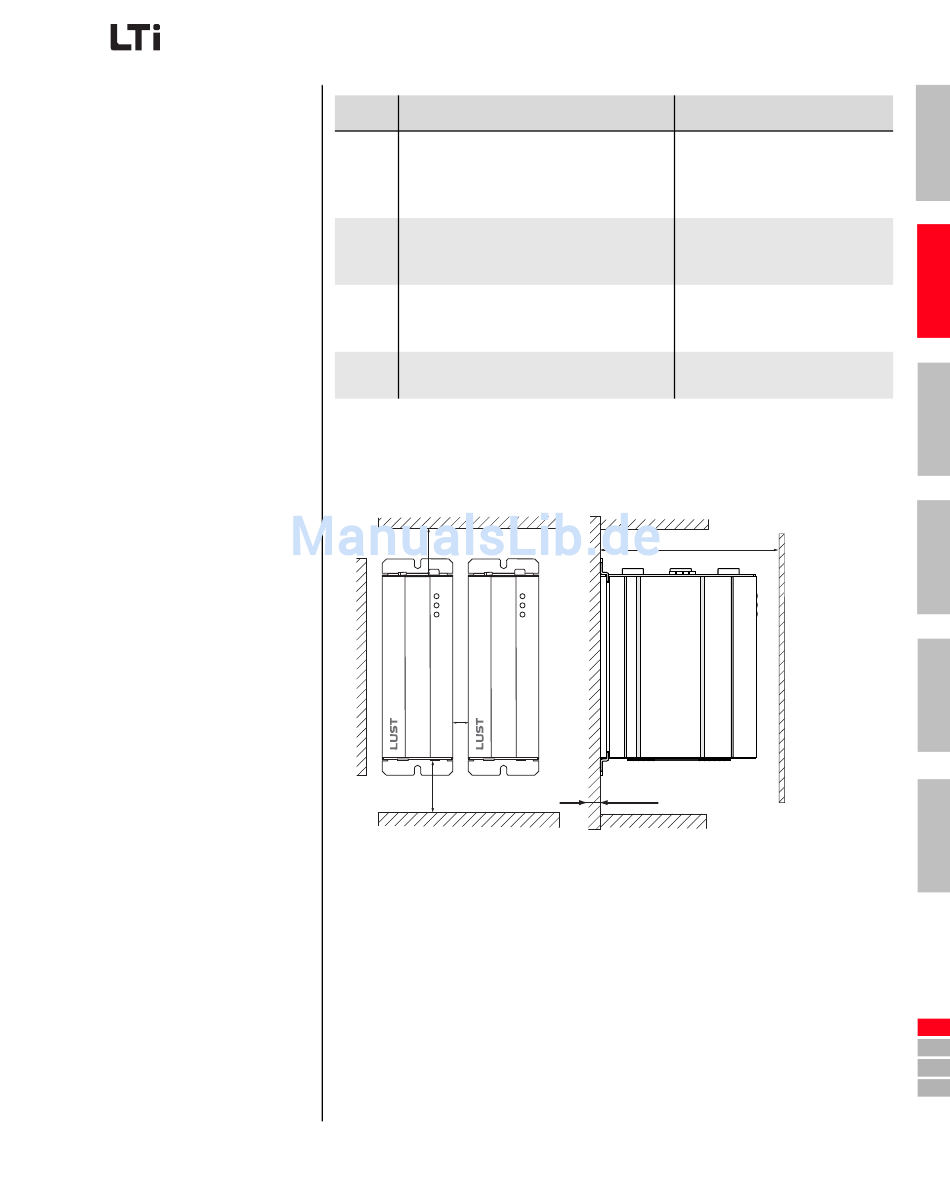

Bild 2.1 Montageabstände (siehe Tabelle 2.2)
2 Geräteeinbau
Aktion
Maßbilder/Lochabstände siehe
Tabelle 2.1 Über die Gewindeflä-
che erreichen Sie einen guten flä-
chigen Kontakt.
Montageabstände beachten! Kon-
taktfläche muss metallisch blank
sein.
Die Leitung zwischen Netzfilter
und Servoregler darf max. 30 cm
lang sein.
≥ 3 mm
2-3
Anmerkung
G
1
2
3
4
5
