Einstellung des Drehgebers
Betriebsanleitung CDF3000
Für spezielle Einstellungen zur Optimierung des Drehzahl- und des Lage-
regelkreises benutzen Sie bitte das Anwendungshandbuch zum
CDF3000.
In der Karteikarte Drehgeber wird der an den Motor angeschlossene
Drehgeber eingestellt. Es besteht weiterhin die Möglichkeit, mit zwei
Drehgebern zu arbeiten. Dabei wird der erste Drehgeber für die Kommu-
tierung und Drehzahlregelung des Motors (Motorgeber), der zweite Dreh-
geber für die Lage- bzw. Positionierregelung (Lageregler) eingesetzt. Es
können auch beide Funktionen mit nur einem Geber realisiert werden.

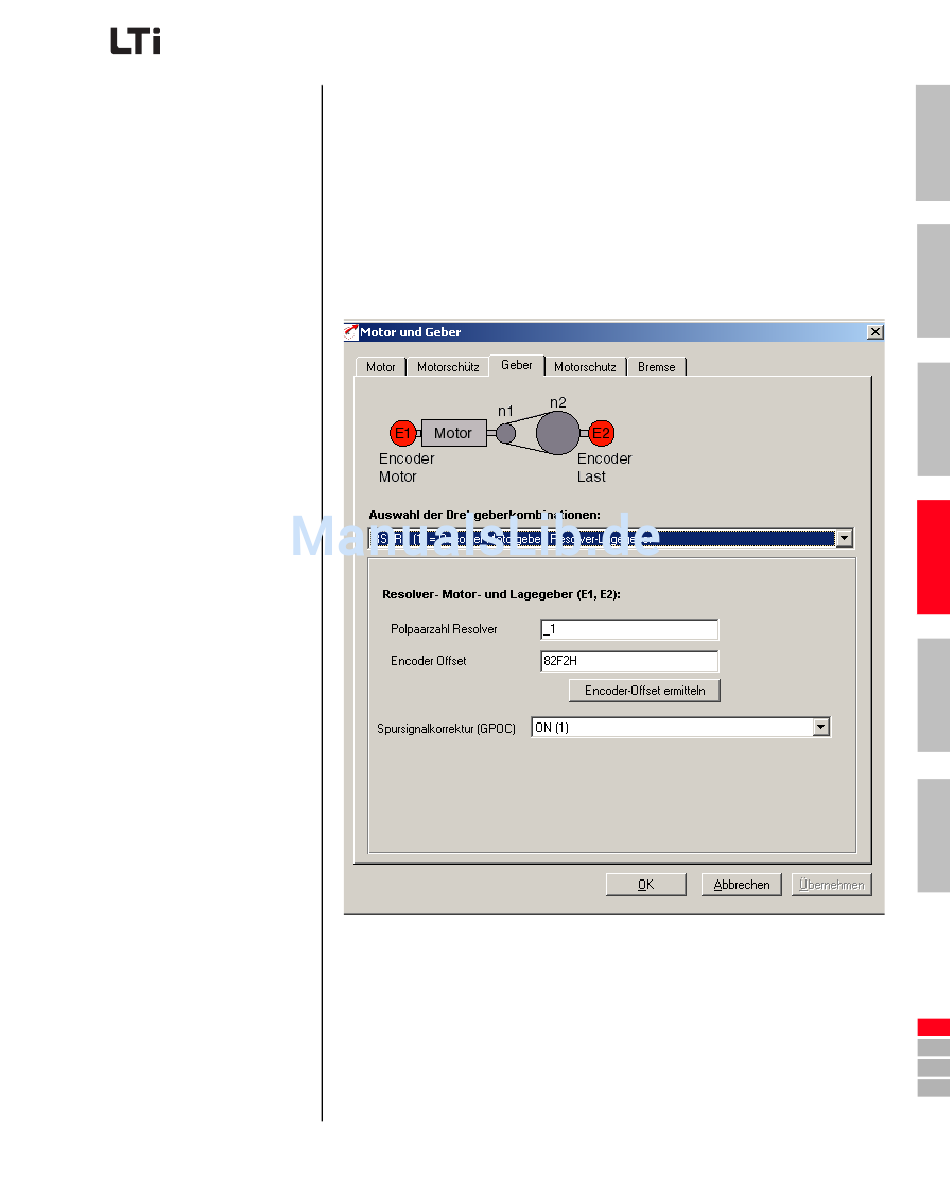

Bild 4.5 Geberkonfiguration
Jede Drehgeberkombination besitzt eine spezielle Einstellmaske
Weitere Informationen zur Einstellung der Drehgeber erhalten Sie im
Anwendungshandbuch zum CDF3000.
