Motoranschluss

Info: Die CDF3000
Positionierregler sind
während des Betriebs
an den Klemmen kurz-
schlussfest. Tritt ein
Kurzschluss in der
Motorleitung auf, wird
die Endstufe gesperrt
und eine Störmeldung
abgesetzt.
W
V
U
PE
X3
Betriebsanleitung CDF3000
Die Synchronservomotoren von LTi sind optimal auf den CDF3000 Posi-
tionieregler abgestimmt. Konfektionierte Motor- und Geberleitungen ste-
hen ebenfalls zur Verfügung. Weiter Informationen zu Motoren der Bau-
reihe LSH und Zubehör finden Sie im „Servomotoren Bestellkatatog Id.-
Nr. 0814.05B.x-xx".
Schritt
Suchen Sie den gewünschten Synchron-
1
motor aus.
Verdrahten Sie die Motorphasen U, V, W
2
über ein abgeschirmtes Kabel und erden
Sie den Motor an X3/PE .
Der Anschluss des Temperaturfühlers
3
PTC oder KTY wird in der Geberleitung
mitgeführt (siehe Kapitel 3.x.
W
V
U
PE
X3

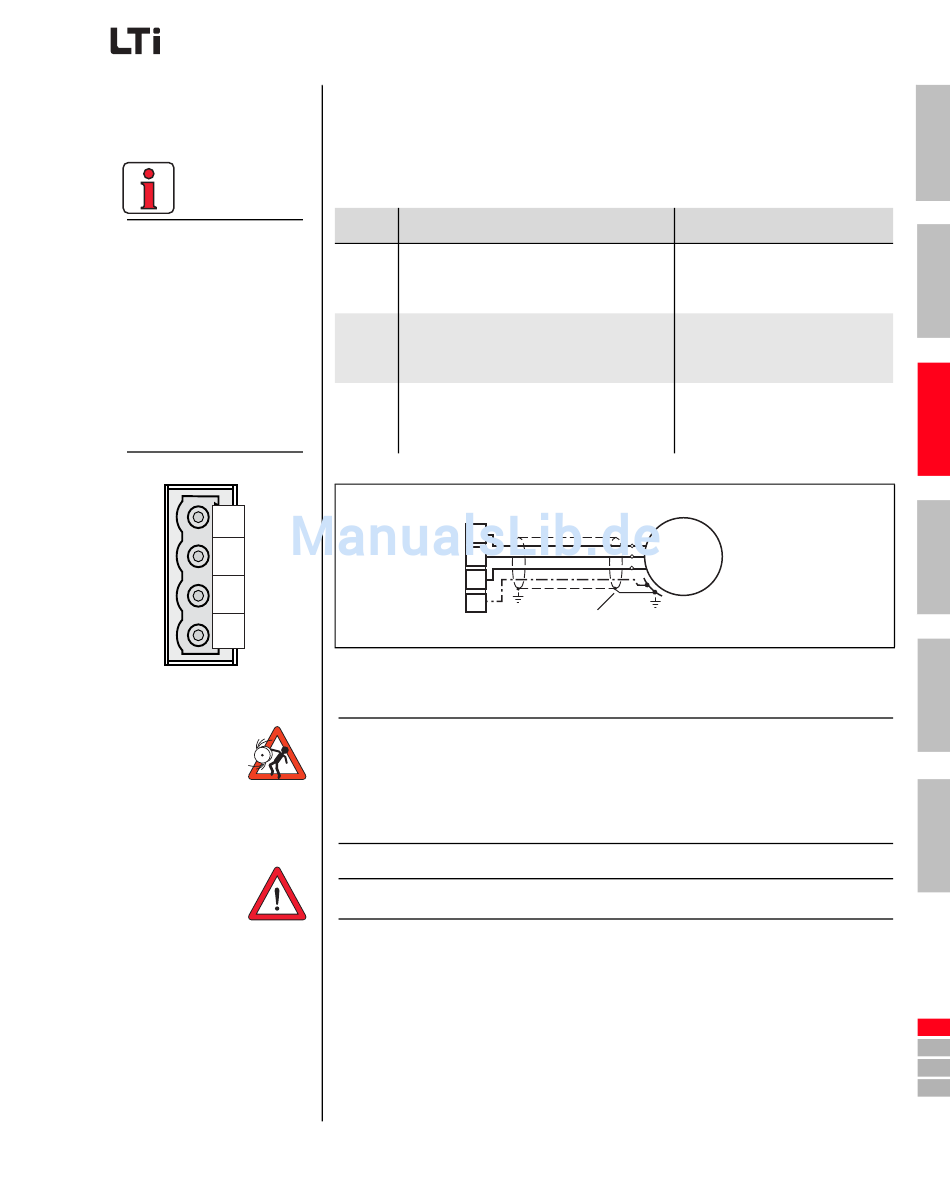

Bild 3.5 Anschluss des Motors
Achtung: Die Motorphasen U,V und W dürfen auf keinen Fall ver-
tauscht werden! Bei vertauschten Motorphasen hat der Posi-
tionierregler keine Kontrolle mehr über den Motor. Der Motor
kann rucken oder auch unkontrolliert beschleunigen („durch-
gehen").
Achtung: Das Gerät ist an den Motorklemmen nicht erdschlussfest!
