3.6 Serielle Schnitt-
stelle (SIO)
Achtung: Die RS232 -
Schnittstelle darf nur für
Service und Inbetrieb-
nahme benutzt werden.
Steuerung über diese
Schnittstelle ist nicht
zulässig.
Pinbelegung X4
X4
SIO
Betriebsanleitung CDF3000
Die serielle Schnittstelle (SIO, X4) dient zum Anschluss eines K
mit S C oder eines Notebooks auf dem das PC-Tool D
MART ARD
installiert ist. Damit kann der CDF3000 parametriert werden.
GER
X4
RS232
CCD-SUB90X

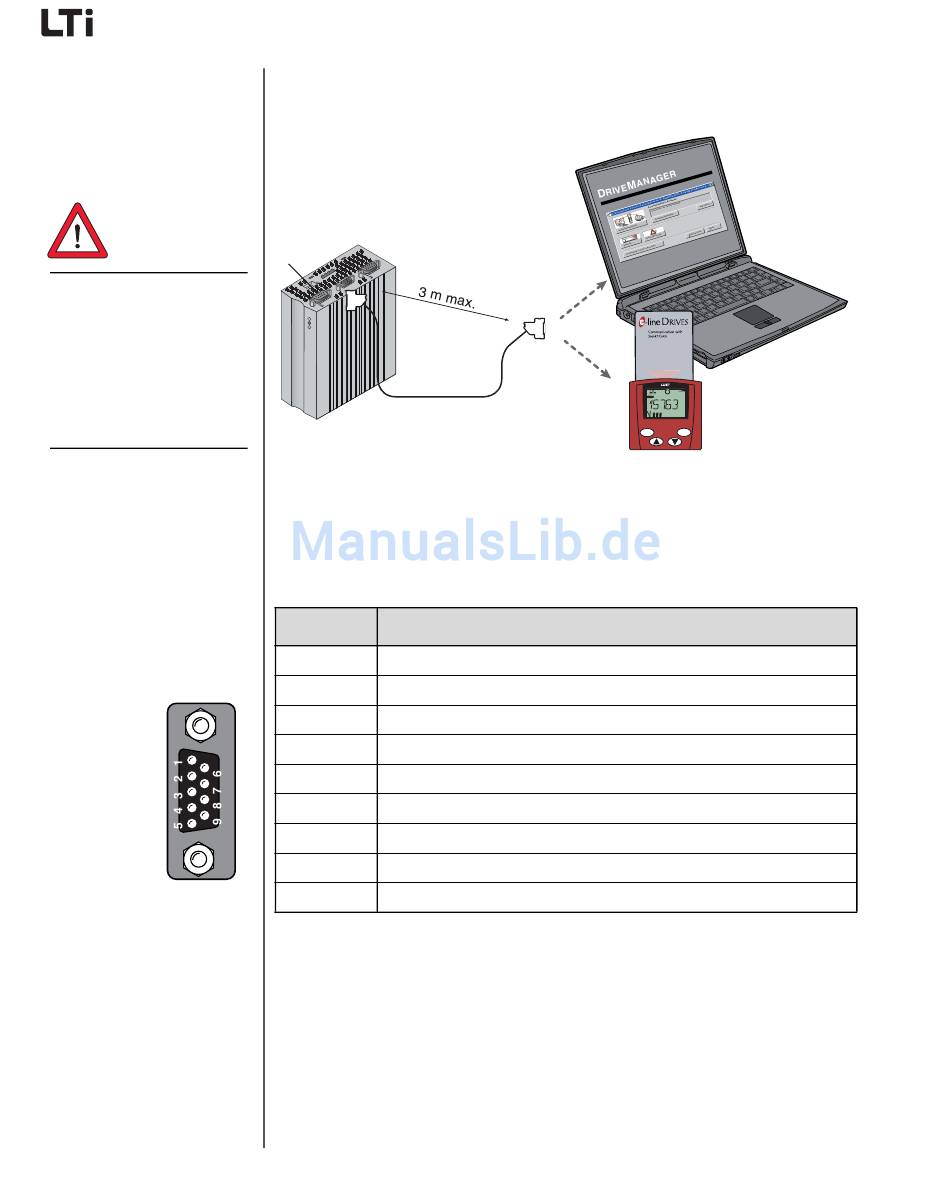

Bild 3.8 Anschluss X4
Bitte verwenden Sie zum Anschluss des Positionierreglers das konfektio-
nierte RS232 Kabel CCD-SUB 90X (maximale Länge 3 m).
Pin-Nr.
1 +15 V DC für Bedienteil KP200XL
2 TxD, Senden von Daten
3 RxD, Empfangen von Daten
4 nicht verwenden
5 GND für +15 V DC des Bedienteil KP200XL
6 nicht verwenden
7 nicht verwenden
8 nicht verwenden
9 nicht verwenden
Tabelle 3.8 Pinbelegung der seriellen Schnittstelle X4
3 Installation
RS232
Parameter
VAL
Hz
stop
start
return
enter
Funktion
3-14
