Betriebszustand AUTOMATIK (Manual-LED leuchtet nicht):
Taste Funktion/LED
Länger als 2 s drücken (< 5 s, Cutoff-LED blinkt mit
5 Hz (0...2 s) und mit 10 Hz (2...5 s)):
Aktiviert/deaktiviert CUTOFF-Funktion
CUTOFF-Funktion aktiv: Cutoff-LED leuchtet gelb
1
Länger als 5 s drücken (< 10 s, Status-LED leuchtet
orange):
Starten der Funktion X.TUNE
Länger als 2 s drücken (Charact-LED blinkt mit 5 Hz
(0...2 s) und mit 10 Hz (2...5 s)):
2
Aktiviert/deaktiviert CHARACT-Funktion
CHARACT-Funktion aktiv: Charact-LED leuchtet grün
Länger als 2 s drücken (< 10 s, Manual-LED blinkt mit
5 Hz, 0...2 s):
Umschalten in Betriebszustand HAND
Betriebszustand HAND aktiv: Manual-LED leuchtet
Länger als 10 s drücken (< 30 s, Manual-LED, Charact-
LED und Cutoff-LED blinken mit 5 Hz, 10...30 s):
Geräteneustart
Länger als 30 s drücken (Manual-LED, Charact-LED
und Cutoff-LED blinken mit 10 Hz, > 30 s):
Gerät auf Werkseinstellung zurücksetzen
Tab. 10: Tastenbelegung Betriebszustand AUTOMATIK
50

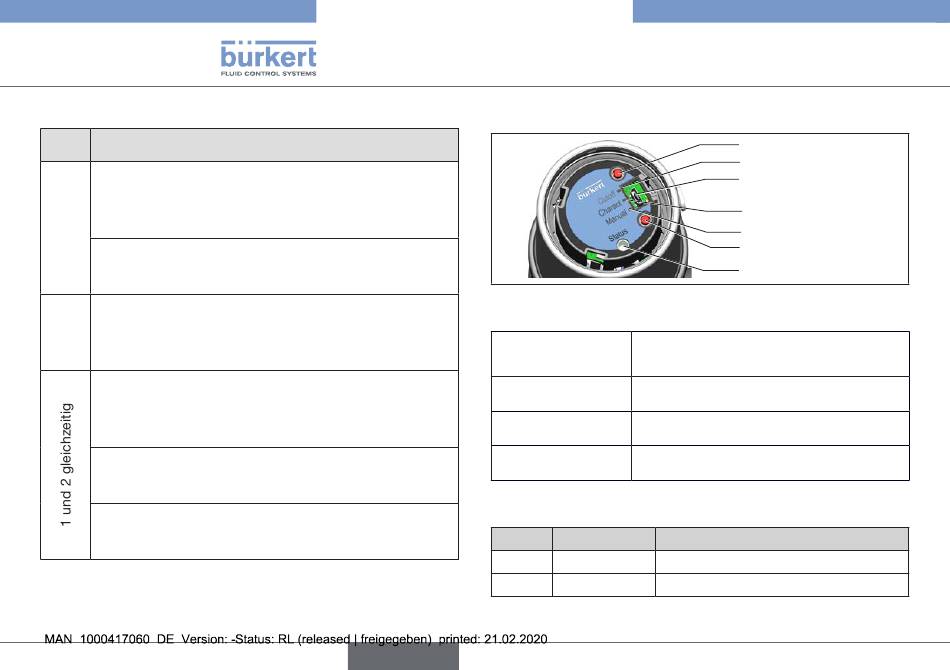

11.5.3 Anzeige der LEDs
Bild 19: Anzeige der LEDs
Status-LED (RGB)
Cutoff-LED (gelb)
Manual LED (rot)
Charact LED (grün)
Cutoff-LED
Farbe
gelb
gelb
Tab. 11: Cutoff-LED
deutsch
Typ 8696 REV.2
Bedienung und Anzeigeelemente
Anzeige des Gerätestatus und der
Ventilstellung
CUTOFF aktiv/inaktiv
Betriebszustand HAND aktiv/inaktiv
CHARACT aktiv/inaktiv
Zustand
Beschreibung
leuchtet
CUTOFF aktiv
leuchtet nicht
CUTOFF inaktiv
Taste 1
Cutoff-LED
Kommunikations-
schnittstelle
Charact-LED
Manual-LED
Taste 2
Status-LED
