Typ 8696 REV.2
Elektrische Installation
9.3
Elektrische Installation, IO-Link
4
5
1

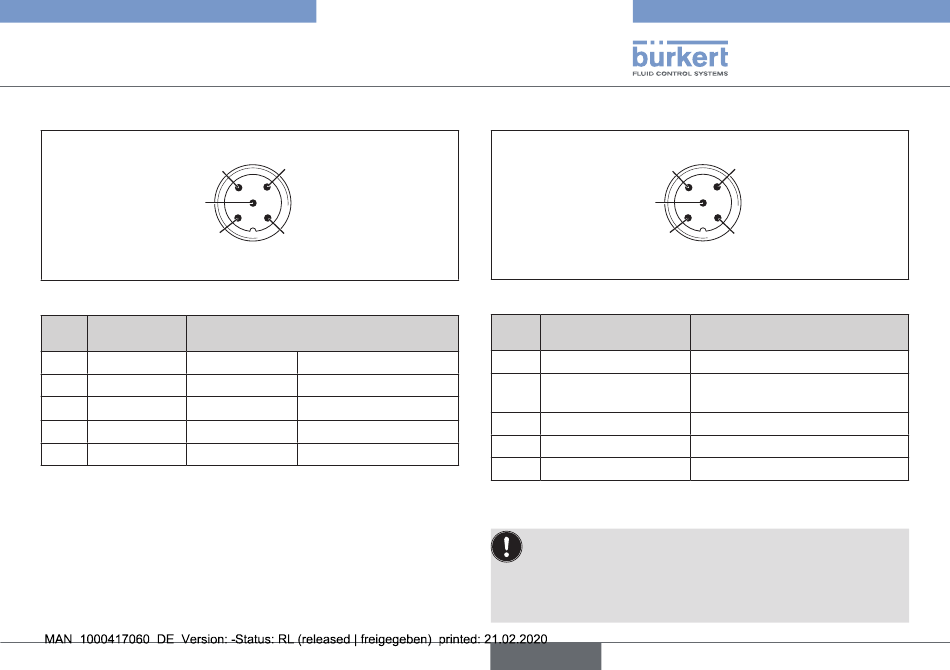

Bild 10: Anschlussbelegung Port Class B
Pin
Bezeichnung Belegung
1
L +
24 V DC
2
P24
24 V DC
3
L –
0 V (GND)
4
C/Q
IO-Link
5
M24
0 V (GND)
Tab. 7:
Anschlussbelegung
3
2
Systemversorgung
Aktorversorgung
Systemversorgung
Aktorversorgung
9.4
Elektrische Installation, büS
4
5
1
Bild 11: Anschlussbelegung
Pin
Aderfarbe
1
CAN Schild/Schirm
2
rot
3
schwarz
4
weiß
5
blau
Tab. 8:
Anschlussbelegung
Bei elektrischer Installation mit büS-Netzwerk beachten:
Einen 5-poligen Rundstecker und ein geschirmtes
5-adriges Kabel verwenden.
Der Schirm im Gerät ist nicht mit der Funktionserde
verbunden.
deutsch
3
2
Belegung
CAN Schild/Schirm
+24 V DC ±25 %,
max. Restwelligkeit 10 %
GND / CAN_GND
CAN_H
CAN_L
43
