5.2
Variante zur Ansteuerung von
Fremdgeräten
Mit einer speziellen Variante kann der Positioner Typ 8696 an
Fremdgeräte angebaut werden.
Diese Variante besitzt ein anderes Grundgehäuse, damit die Steu-
erluftanschlüsse extern angeschlossen werden können.

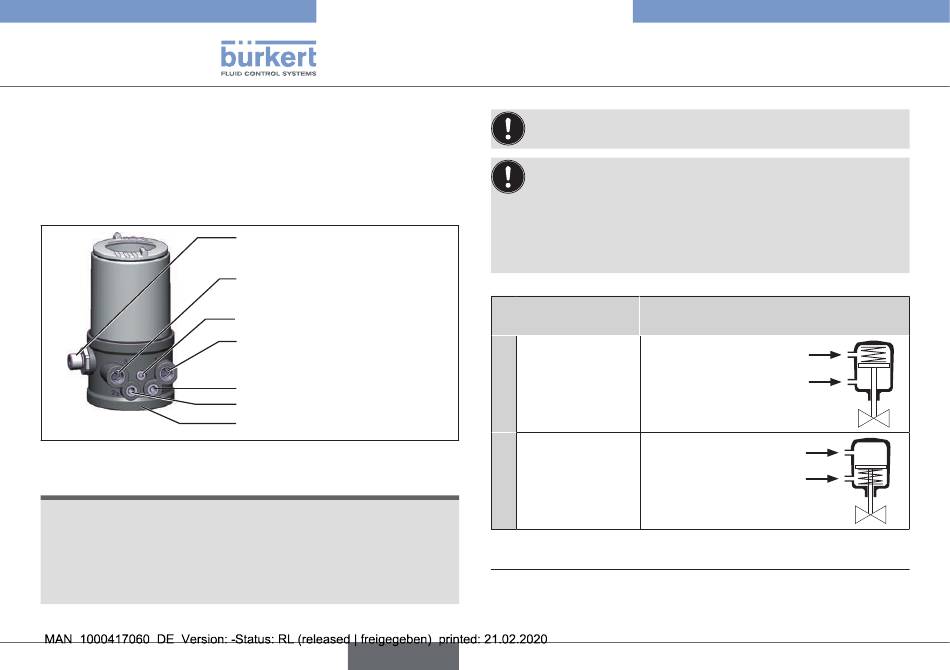

Bild 3:
Variante für Fremdgeräte
ACHTUNG!
Beschädigung oder Funktionsausfall durch Eindringen von
Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65/IP67 den nicht benötigten
Steuerluftausgang mit dem freien Steuerluftanschluss des
Fremdgeräts verbinden oder mit einem Verschlussstopfen
verschließen.
34
Elektrischer Anschluss
Rundsteckverbinder M12 x 1
Abluftanschluss
(Beschriftung: 3)
Befestigungsschrauben (2 x)
Steuerluftanschluss
(Beschriftung: 1)
Steuerluftausgang 2
1
Steuerluftausgang 2
2
Grundgehäuse
deutsch
Typ 8696 REV.2
Systembeschreibung
„In Ruhestellung" bedeutet, dass das Steuerventil des
Positioners Typ 8696 stromlos bzw. nicht betätigt ist.
Bei feuchter Umgebungsluft kann eine Schlauchver-
bindung zwischen Steuerluftausgang 2
und dem nicht angeschlossenen Steuerluftanschluss des
Fremdgeräts hergestellt werden.
Dadurch wird die Federkammer des Fremdgeräts mit
trockener Luft aus dem Entlüftungskanal des Positioners
versorgt.
Steuerfunktion
Pneumatische Verbindung
Typ 8696 mit Fremdgerät
Prozessventil
Steuerluftausgang
in Ruhestellung
A
geschlossen
(durch
Federkraft)
Prozessventil
Steuerluftausgang
in Ruhestellung
B
offen
(durch
Federkraft)
Tab. 1:
Pneumatische Verbindung mit Fremdgerät
1) Anschluss optional, siehe Hinweis oben.
des Positioners
2
2
1)
2
2
1
2
1
2
1)
2
