Typ 8696 REV.2
Elektrische Installation
9
ELEKTRISCHE INSTALLATION
Alle elektrischen Eingänge und Ausgänge des Geräts sind zur
Versorgungsspannung nicht galvanisch getrennt.
9.1
Sicherheitshinweise
GEFAHR!
Gefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten
und gegen Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtem Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
9.2
Elektrische Installation ohne
Feldbuskommunikation
→ Den Positioner entsprechend den Tabellen anschließen.
5
6
4
7
3
8
2
1

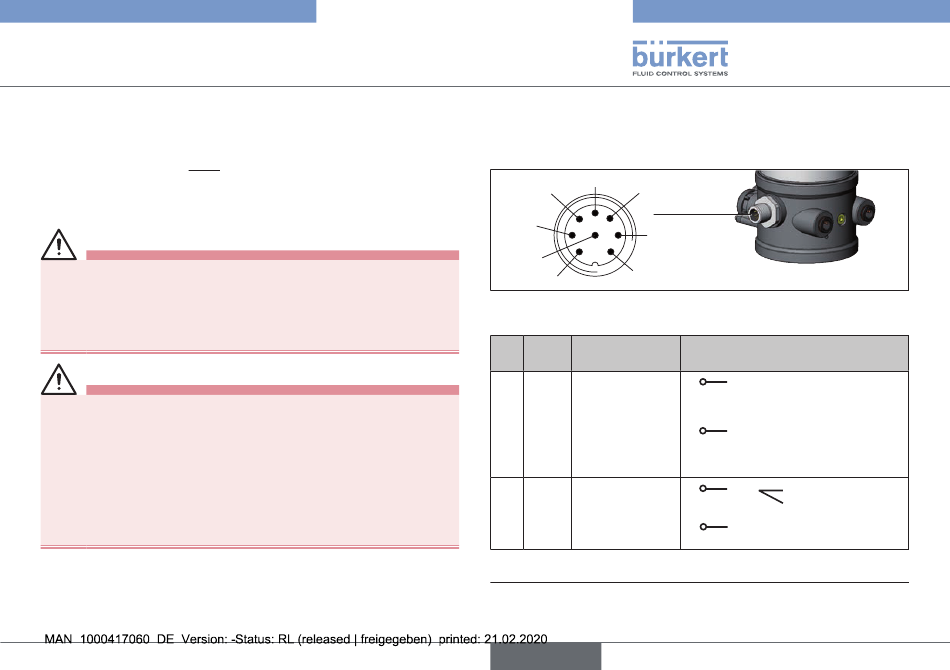

Bild 9:
Belegung Rundstecker (M12 x 1, 8-polig)
Eingangssignale der Leitstelle (z. B. SPS)
Ader-
Pin
Belegung
farbe
5)
1
weiß
Sollwert +
(0/4...20 mA)
2
braun
Sollwert GND
5
grau
Digitaleingang +
6
rosa
Digitaleingang
GND
Tab. 3:
Anschlussbelegung, Eingangssignale der Leitstelle
5) Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
Anschlusskabel (919061).
deutsch
äußere Beschaltung / Signalpegel
1
+ (0/4...20 mA)
GND
2
siehe Tabelle Anschluss-
art 3-Leiter oder 4-Leiter
5
0...5 V
(log. 0)
+
10...30 V (log. 1)
6
GND
41
