8
PNEUMATISCHE INSTALLATION
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und
Leitungen entlüften/entleeren.
Vorgehensweise:
→ Steuermedium an den Steuerluftanschluss (1) anschließen
(3...7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
→ Die Abluftleitung oder einen Schalldämpfer an den Abluftan-
schluss (3) montieren (siehe „Bild 8: Pneumatischer Anschluss").

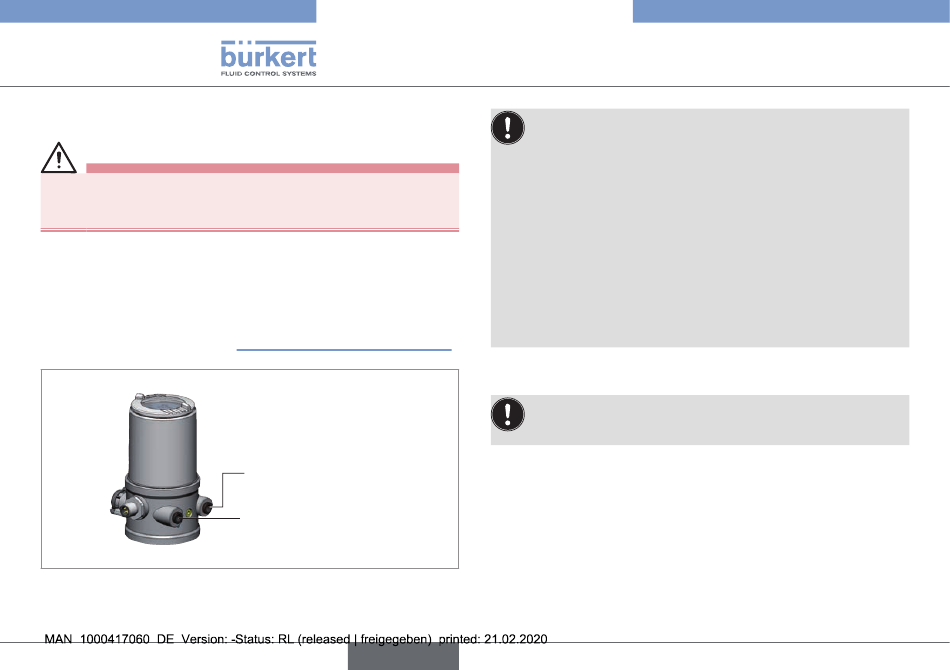

Bild 8:
Pneumatischer Anschluss
40
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)
deutsch
Typ 8696 REV.2
Pneumatische Installation
Wichtige Hinweise zur einwandfreien Funktion des Geräts:
▶ Durch die Installation darf sich kein Rückdruck aufbauen.
▶ Für den Anschluss einen Schlauch mit ausreichendem
Querschnitt wählen.
▶ Die Abluftleitung muss so konzipiert sein, dass kein Wasser
oder sonstige Flüssigkeit durch den Abluftanschluss in das
Gerät gelangen kann.
▶ Den anliegenden Streuerdruck unbedingt mindestens
0,5...1 bar über dem Druck halten, der erforderlich ist, den
Antrieb in seine Endstellung zu bringen.
▶ Die Schwankungen des Steuerdrucks während des
Betriebs gering halten (max. ±10 %). Bei größeren Schwan-
kungen sind die mit der Funktion X.TUNE eingemessenen
Reglerparameter nicht optimal.
Achtung (Abluftkonzept):
Zum Einahlten der Schutzart IP67 eine Abluftleitung in den
trockenen Bereich montieren.
