5 SYSTEMBESCHREIBUNG
5.1

Aufbau und Funkion

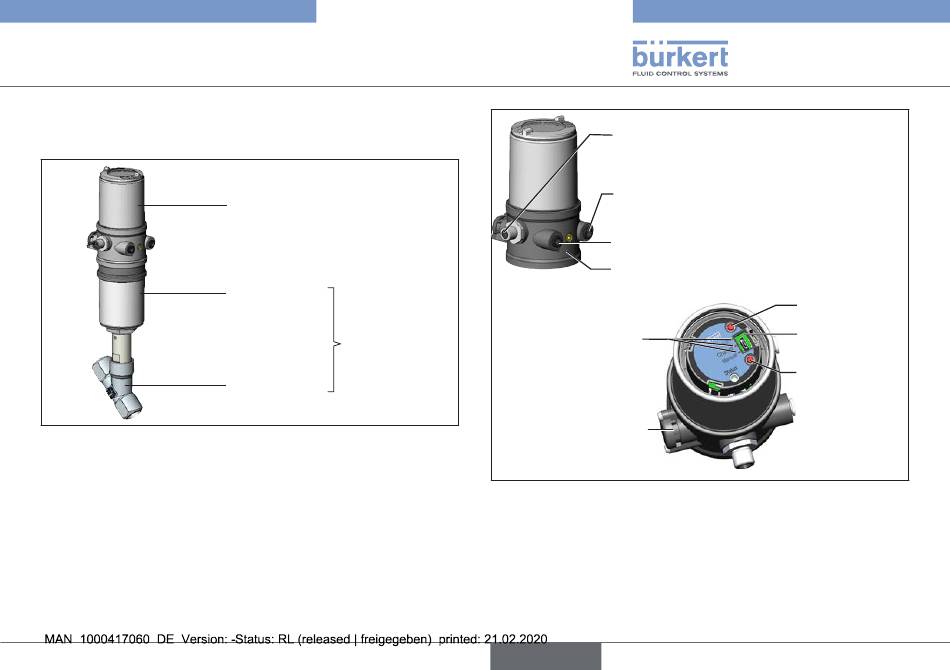

Bild 1: Aufbau 1
Der Positioner Typ 8696 REV. 2 ist ein elektropneumatischer Stel-
lungsregler für pneumatisch betätigte Stellventile mit einfachwir-
kenden Antrieben. Der Positioner bildet mit dem pneumatischen
Antrieb eine optische und funktionelle Einheit.
Die Regelventilsysteme können für vielfältige Regelungsaufgaben in
der Fluidtechnik genutzt werden und je nach Einsatzbedingungen
können verschiedene Prozessventile aus dem Bürkert-Programm
mit dem Positioner kombiniert werden. Geeignet sind Schrägsitz-,
Geradsitz- oder Membranventile mit Antriebsgröße ∅50 (Typ 2300,
2301 bzw. 2103).
Positioner
Antrieb
Prozessventil
Ventilgehäuse
Elektrischer Anschluss
(Rundsteckverbinder)
Steuerluftanschluss (Beschriftung: 1)
Abluftanschluss (Beschriftung: 3)
Grundgehäuse
Ansicht ohne Klarsichthaube:
LEDs
Druckbegrenzungsventil
(zum Schutz vor zu hohem
Innendruck im Fehlerfall)
Bild 2: Aufbau 2
Die Stellung des Antriebs wird entsprechend des Stellungssollwerts
geregelt. Der Stellungssollwert kann durch ein externes Normsignal
vorgegeben werden.
deutsch
Taste 1
Kommunikations-
schnittstelle
Taste 2
