Deutschmann Automation GmbH & Co. KG
7

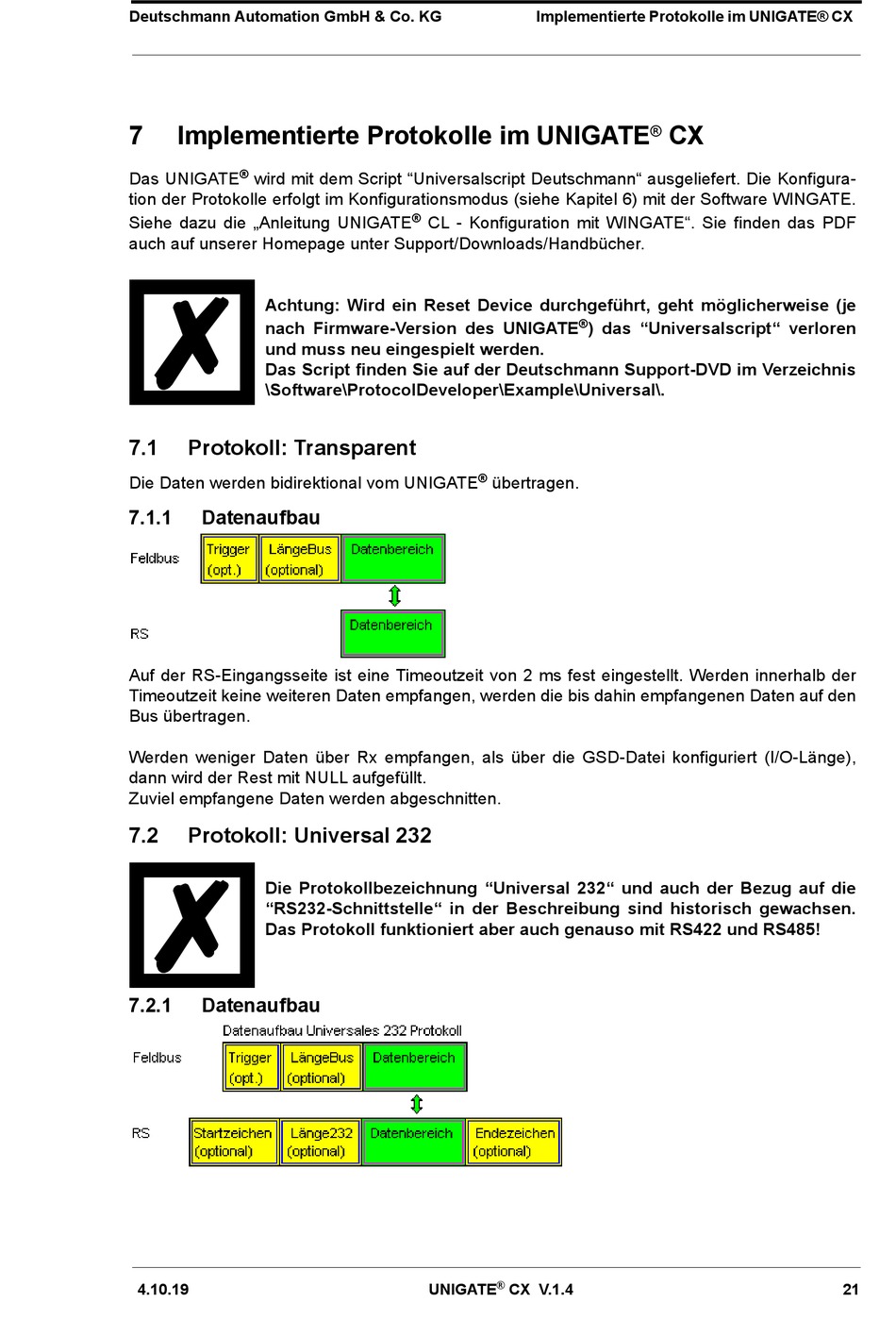

Implementierte Protokolle im UNIGATE
®
Das UNIGATE
wird mit dem Script "Universalscript Deutschmann" ausgeliefert. Die Konfigura-
tion der Protokolle erfolgt im Konfigurationsmodus (siehe Kapitel 6) mit der Software WINGATE.
Siehe dazu die „Anleitung UNIGATE
auch auf unserer Homepage unter Support/Downloads/Handbücher.
Achtung: Wird ein Reset Device durchgeführt, geht möglicherweise (je
nach Firmware-Version des UNIGATE
und muss neu eingespielt werden.
Das Script finden Sie auf der Deutschmann Support-DVD im Verzeichnis
\Software\ProtocolDeveloper\Example\Universal\.
7.1
Protokoll: Transparent
Die Daten werden bidirektional vom UNIGATE
7.1.1
Datenaufbau
Auf der RS-Eingangsseite ist eine Timeoutzeit von 2 ms fest eingestellt. Werden innerhalb der
Timeoutzeit keine weiteren Daten empfangen, werden die bis dahin empfangenen Daten auf den
Bus übertragen.
Werden weniger Daten über Rx empfangen, als über die GSD-Datei konfiguriert (I/O-Länge),
dann wird der Rest mit NULL aufgefüllt.
Zuviel empfangene Daten werden abgeschnitten.
7.2
Protokoll: Universal 232
Die Protokollbezeichnung "Universal 232" und auch der Bezug auf die
"RS232-Schnittstelle" in der Beschreibung sind historisch gewachsen.
Das Protokoll funktioniert aber auch genauso mit RS422 und RS485!
7.2.1
Datenaufbau
4.10.19
Implementierte Protokolle im UNIGATE® CX
®
CL - Konfiguration mit WINGATE". Sie finden das PDF
®
®
übertragen.
®
UNIGATE
CX V.1.4
CX
®
) das "Universalscript" verloren
21
