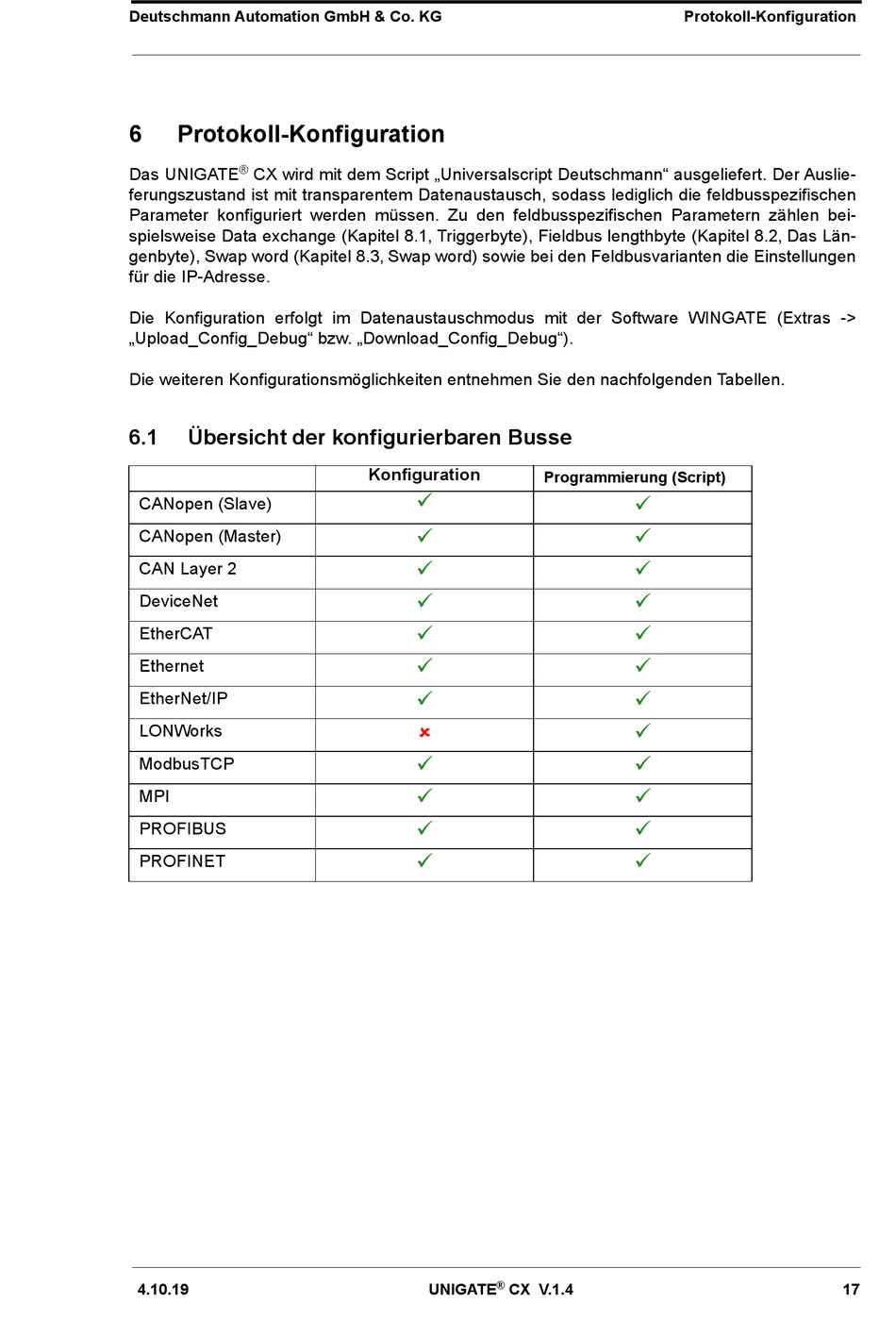

Protokoll-Konfiguration

®
Das UNIGATE CX wird mit dem Script „Universalscript Deutschmann" ausgeliefert. Der Auslie-
ferungszustand ist mit transparentem Datenaustausch, sodass lediglich die feldbusspezifischen
Parameter konfiguriert werden müssen. Zu den feldbusspezifischen Parametern zählen bei-
spielsweise Data exchange (Kapitel 8.1‚ Triggerbyte), Fieldbus lengthbyte (Kapitel 8.2‚ Das Län-
genbyte), Swap word (Kapitel 8.3‚ Swap word) sowie bei den Feldbusvarianten die Einstellungen
für die IP-Adresse.
Die Konfiguration erfolgt im Datenaustauschmodus mit der Software WINGATE (Extras ->
„Upload_Config_Debug" bzw. „Download_Config_Debug").
Die weiteren Konfigurationsmöglichkeiten entnehmen Sie den nachfolgenden Tabellen.
6.1 Übersicht der konfigurierbaren Busse
CANopen (Slave)
CANopen (Master)
CAN Layer 2
DeviceNet
EtherCAT
Ethernet
EtherNet/IP
LONWorks
ModbusTCP
MPI
PROFIBUS
PROFINET
4.10.19
Konfiguration












®
UNIGATE CX V.1.4
Protokoll-Konfiguration
Programmierung (Script)












