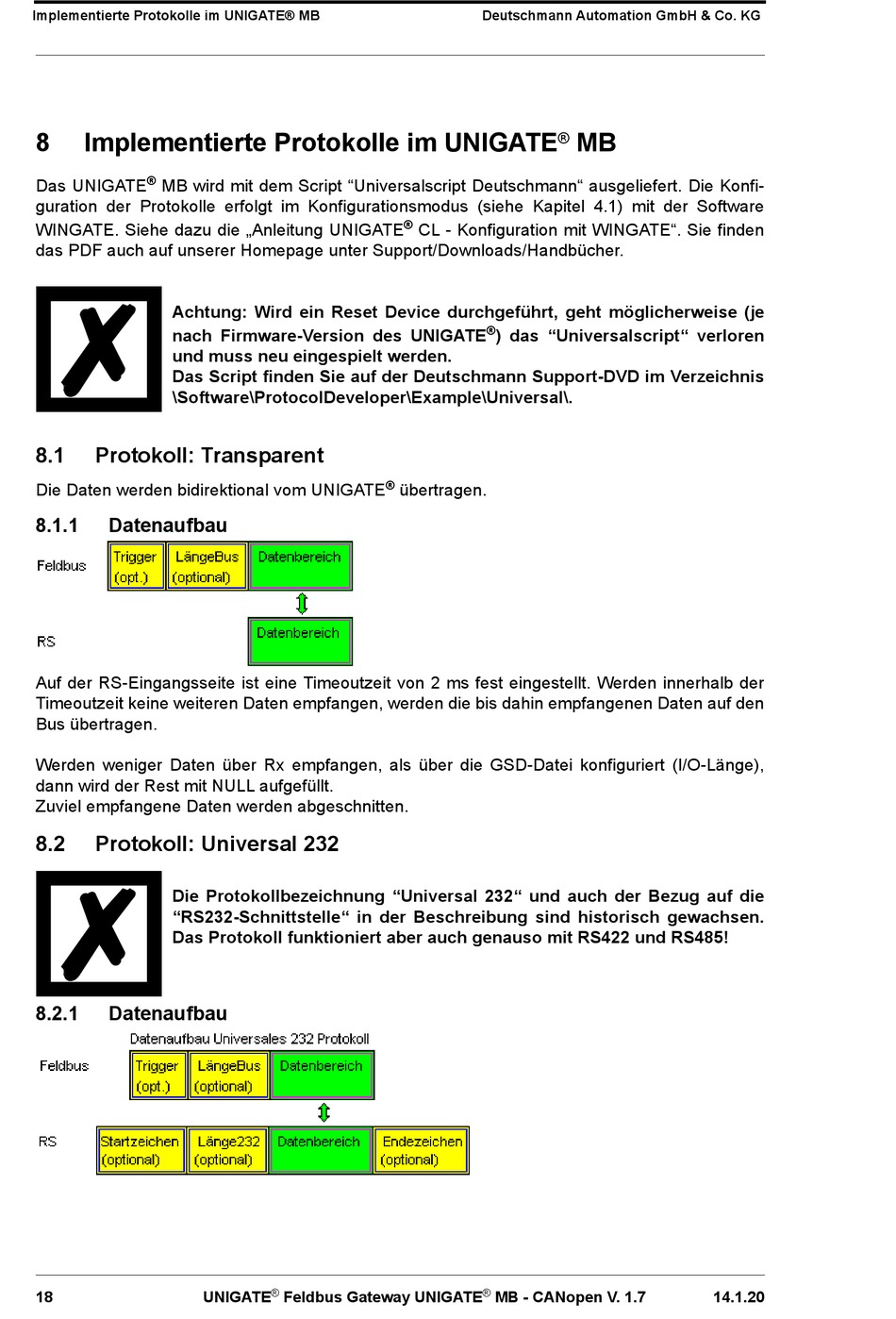

Implementierte Protokolle im UNIGATE® MB
8
Implementierte Protokolle im UNIGATE
®
Das UNIGATE
MB wird mit dem Script "Universalscript Deutschmann" ausgeliefert. Die Konfi-
guration der Protokolle erfolgt im Konfigurationsmodus (siehe Kapitel 4.1) mit der Software
WINGATE. Siehe dazu die „Anleitung UNIGATE
das PDF auch auf unserer Homepage unter Support/Downloads/Handbücher.
Achtung: Wird ein Reset Device durchgeführt, geht möglicherweise (je
nach Firmware-Version des UNIGATE
und muss neu eingespielt werden.
Das Script finden Sie auf der Deutschmann Support-DVD im Verzeichnis
\Software\ProtocolDeveloper\Example\Universal\.
8.1
Protokoll: Transparent
Die Daten werden bidirektional vom UNIGATE
8.1.1
Datenaufbau
Auf der RS-Eingangsseite ist eine Timeoutzeit von 2 ms fest eingestellt. Werden innerhalb der
Timeoutzeit keine weiteren Daten empfangen, werden die bis dahin empfangenen Daten auf den
Bus übertragen.
Werden weniger Daten über Rx empfangen, als über die GSD-Datei konfiguriert (I/O-Länge),
dann wird der Rest mit NULL aufgefüllt.
Zuviel empfangene Daten werden abgeschnitten.
8.2
Protokoll: Universal 232
Die Protokollbezeichnung "Universal 232" und auch der Bezug auf die
"RS232-Schnittstelle" in der Beschreibung sind historisch gewachsen.
Das Protokoll funktioniert aber auch genauso mit RS422 und RS485!
8.2.1
Datenaufbau
18
®
UNIGATE
Feldbus Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
CL - Konfiguration mit WINGATE". Sie finden
®
) das "Universalscript" verloren
®
übertragen.
®
MB - CANopen V. 1.7
MB
®
14.1.20
