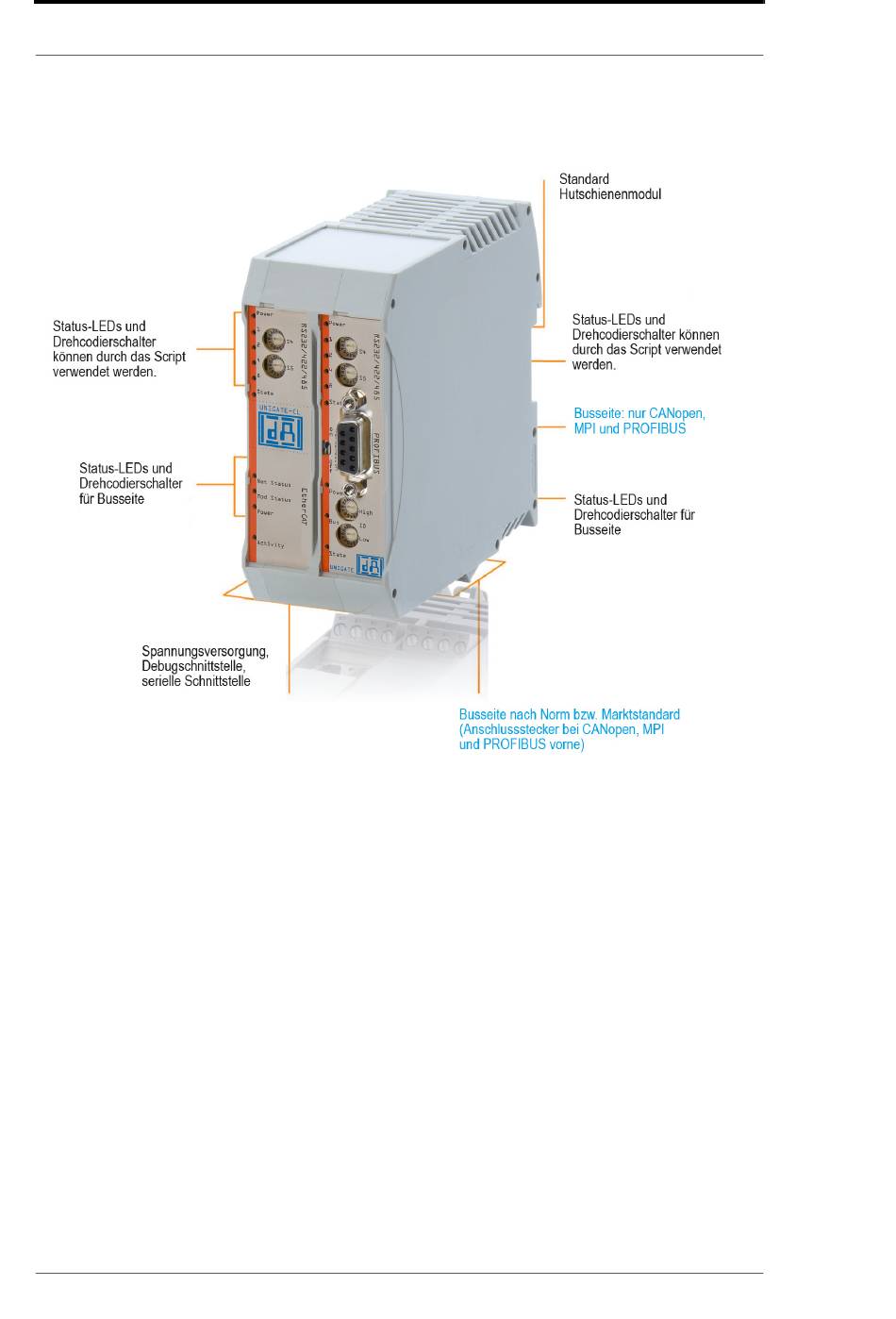

Hardware-Design
®
4.4
UNIGATE
4.5

Betriebsmodi

4.5.1

RUN-Betrieb (Datenaustauschmodus)

Im Auslieferungszustand befindet sich das Gerät im RUN-Betrieb.
Im RUN-Betrieb ist es möglich, die Debug-Schnittstellen der UNIGATE
Diese Schnittstellen ermöglichen es, ein Script schrittweise auszuführen und sind im Normalfall
nur für die Entwicklung eines Scripts nötig. Des weiteren kann über diese Schnittstellen das
Gerät konfiguriert werden. Hierzu dient die Software WINGATE ("Extras" -> "Upload_Config_De-
bug" bzw. "Download_Config_Debug").
Die Debug-Schnittstellen liegen an X1 Pin 3 + 4 bzw. X2 Pin 3 + 4.
Nähere Informationen zum Benutzen der Debug-Schnittstelle entnehmen Sie bitte dem Hand-
®
buch UNIGATE
CL für den jeweiligen Feldbus.
4.5.2

Testmodus (test mode)

Einstellung des Testmodes
Der Testmode wird eingestellt, indem die Schalter S4 und S5 beide in die Stellung "E" gebracht
werden. Alle anderen Schalter werden für die Einstellung des Testmodus nicht berücksichtigt. Mit
diesen Einstellungen muss das Gateway neu gestartet werden (durch kurzzeitiges Trennen von
der Spannungsversorgung).
14
CX Aufbau
UNIGATE
Deutschmann Automation GmbH & Co. KG
®
CX V.1.4
®
CLs zu nutzen.
