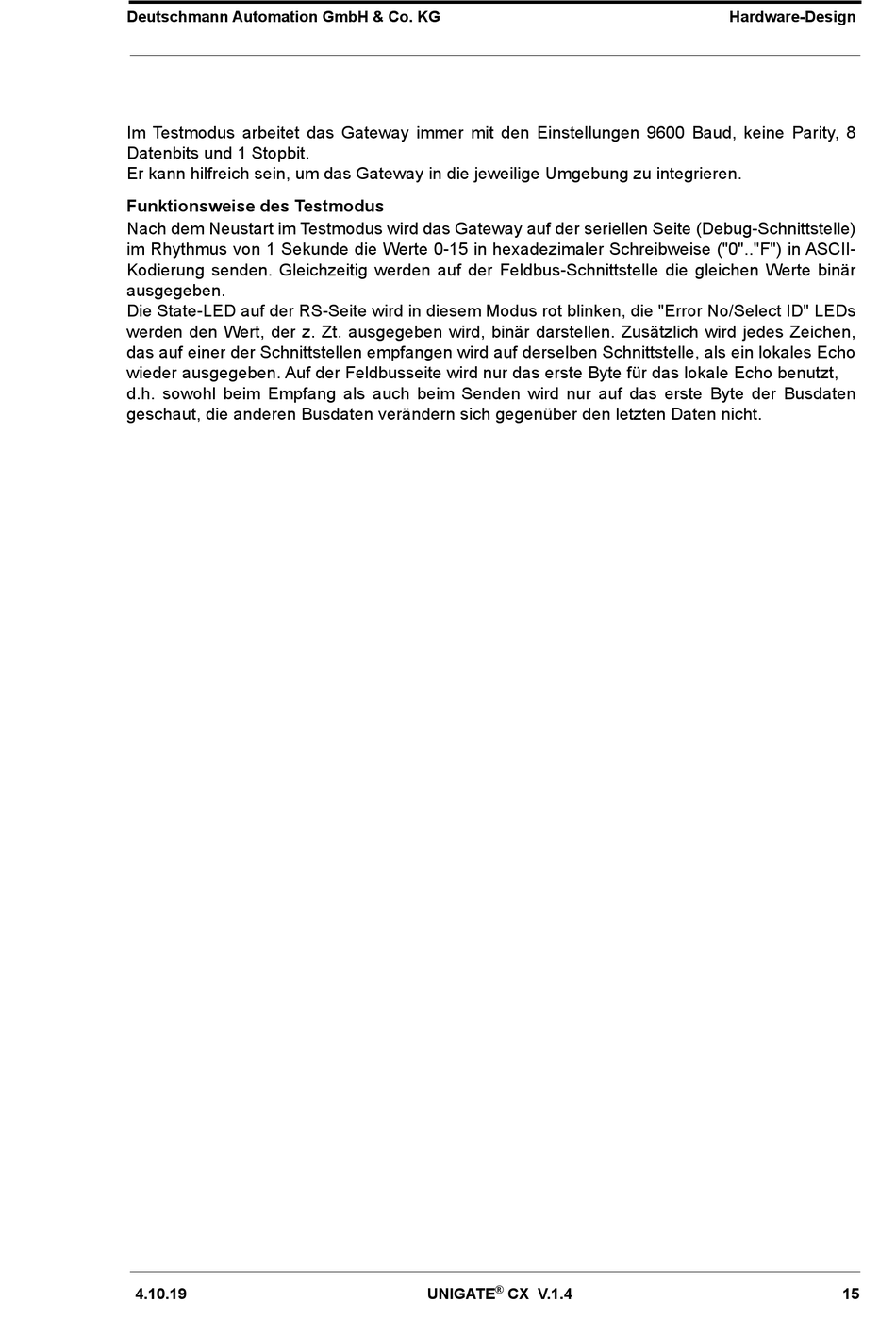

DEUTSCHMANN AUTOMATION UNIGATE CX Bedienerhandbuch Seite 15

Deutschmann Automation GmbH & Co. KG Hardware-Design
Im Testmodus arbeitet das Gateway immer mit den Einstellungen 9600 Baud, keine Parity, 8
Datenbits und 1 Stopbit.
Er kann hilfreich sein, um das Gateway in die jeweilige Umgebung zu integrieren.
Funktionsweise des Testmodus
Nach dem Neustart im Testmodus wird das Gateway auf der seriellen Seite (Debug-Schnittstelle)
im Rhythmus von 1 Sekunde die Werte 0-15 in hexadezimaler Schreibweise ("0".."F") in ASCII-
Kodierung senden. Gleichzeitig werden auf der Feldbus-Schnittstelle die gleichen Werte binär
ausgegeben.
Die State-LED auf der RS-Seite wird in diesem Modus rot blinken, die "Error No/Select ID" LEDs
werden den Wert, der z. Zt. ausgegeben wird, binär darstellen. Zusätzlich wird jedes Zeichen,
das auf einer der Schnittstellen empfangen wird auf derselben Schnittstelle, als ein lokales Echo
wieder ausgegeben. Auf der Feldbusseite wird nur das erste Byte für das lokale Echo benutzt, 
d.h. sowohl beim Empfang als auch beim Senden wird nur auf das erste Byte der Busdaten
geschaut, die anderen Busdaten verändern sich gegenüber den letzten Daten nicht.
®
