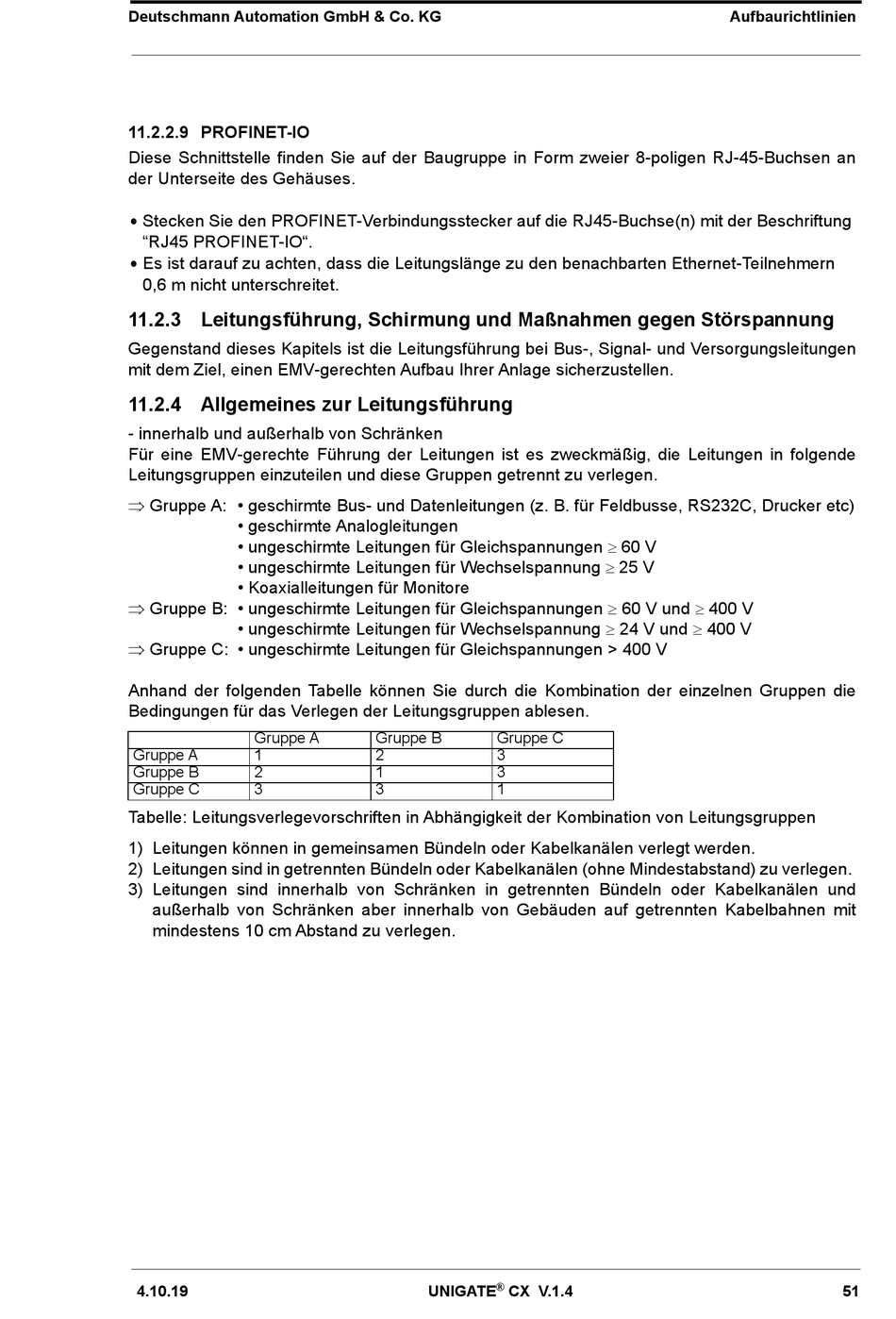

11.2.2.9 PROFINET-IO

Diese Schnittstelle finden Sie auf der Baugruppe in Form zweier 8-poligen RJ-45-Buchsen an
der Unterseite des Gehäuses.
• Stecken Sie den PROFINET-Verbindungsstecker auf die RJ45-Buchse(n) mit der Beschriftung
"RJ45 PROFINET-IO".
•
Es ist darauf zu achten, dass die Leitungslänge zu den benachbarten Ethernet-Teilnehmern
0,6 m nicht unterschreitet.
11.2.3 Leitungsführung, Schirmung und Maßnahmen gegen Störspannung
Gegenstand dieses Kapitels ist die Leitungsführung bei Bus-, Signal- und Versorgungsleitungen
mit dem Ziel, einen EMV-gerechten Aufbau Ihrer Anlage sicherzustellen.
11.2.4 Allgemeines zur Leitungsführung
- innerhalb und außerhalb von Schränken
Für eine EMV-gerechte Führung der Leitungen ist es zweckmäßig, die Leitungen in folgende
Leitungsgruppen einzuteilen und diese Gruppen getrennt zu verlegen.
 Gruppe A: • geschirmte Bus- und Datenleitungen (z. B. für Feldbusse, RS232C, Drucker etc)
• geschirmte Analogleitungen
• ungeschirmte Leitungen für Gleichspannungen 60 V
• ungeschirmte Leitungen für Wechselspannung 25 V
• Koaxialleitungen für Monitore
 Gruppe B: • ungeschirmte Leitungen für Gleichspannungen  60 V und 400 V
• ungeschirmte Leitungen für Wechselspannung  24 V und  400 V
 Gruppe C: • ungeschirmte Leitungen für Gleichspannungen > 400 V
Anhand der folgenden Tabelle können Sie durch die Kombination der einzelnen Gruppen die
Bedingungen für das Verlegen der Leitungsgruppen ablesen.
Gruppe A
Gruppe A 1
Gruppe B 2
Gruppe C 3
Tabelle: Leitungsverlegevorschriften in Abhängigkeit der Kombination von Leitungsgruppen
1) Leitungen können in gemeinsamen Bündeln oder Kabelkanälen verlegt werden.
2) Leitungen sind in getrennten Bündeln oder Kabelkanälen (ohne Mindestabstand) zu verlegen.
3) Leitungen sind innerhalb von Schränken in getrennten Bündeln oder Kabelkanälen und
außerhalb von Schränken aber innerhalb von Gebäuden auf getrennten Kabelbahnen mit
mindestens 10 cm Abstand zu verlegen.
4.10.19
Gruppe B Gruppe C
2 3
1 3
3 1
®
