Inbetriebnahmeleitfaden

13 Inbetriebnahmeleitfaden

13.1 Beachte

Die Inbetriebnahme des UNIGATE
Sicherheitsvorschriften durchgeführt werden.

13.2 Komponenten

Zur Inbetriebnahme des UNIGATE
UNIGATE
Verbindungskabel vom Gateway zum Prozess hin (Debug-Schnittstelle)
Verbindungsstecker für den Feldbus-Anschluss an das Gateway
Feldbus-Kabel (Dieses Kabel ist in der Regel bereits vorort installiert!)
10..33 VDC-Spannungsversorgung (DIN 19240)
Gerätebeschreibungsdatei (z. B. GSD-Datei bei ProfibusDP) und Betriebsanleitung, das Hand-
buch kann separat bestellt oder kostenfrei aus dem Internet unter www.deutschmann.de
bezogen werden.

13.3 Montage

Die
Baugruppe
UNIGATE
Schaltschrankeinsatz geeignet. Das Gerät ist für das Aufschnappen auf eine 35 mm
Hutprofilschiene ausgelegt.

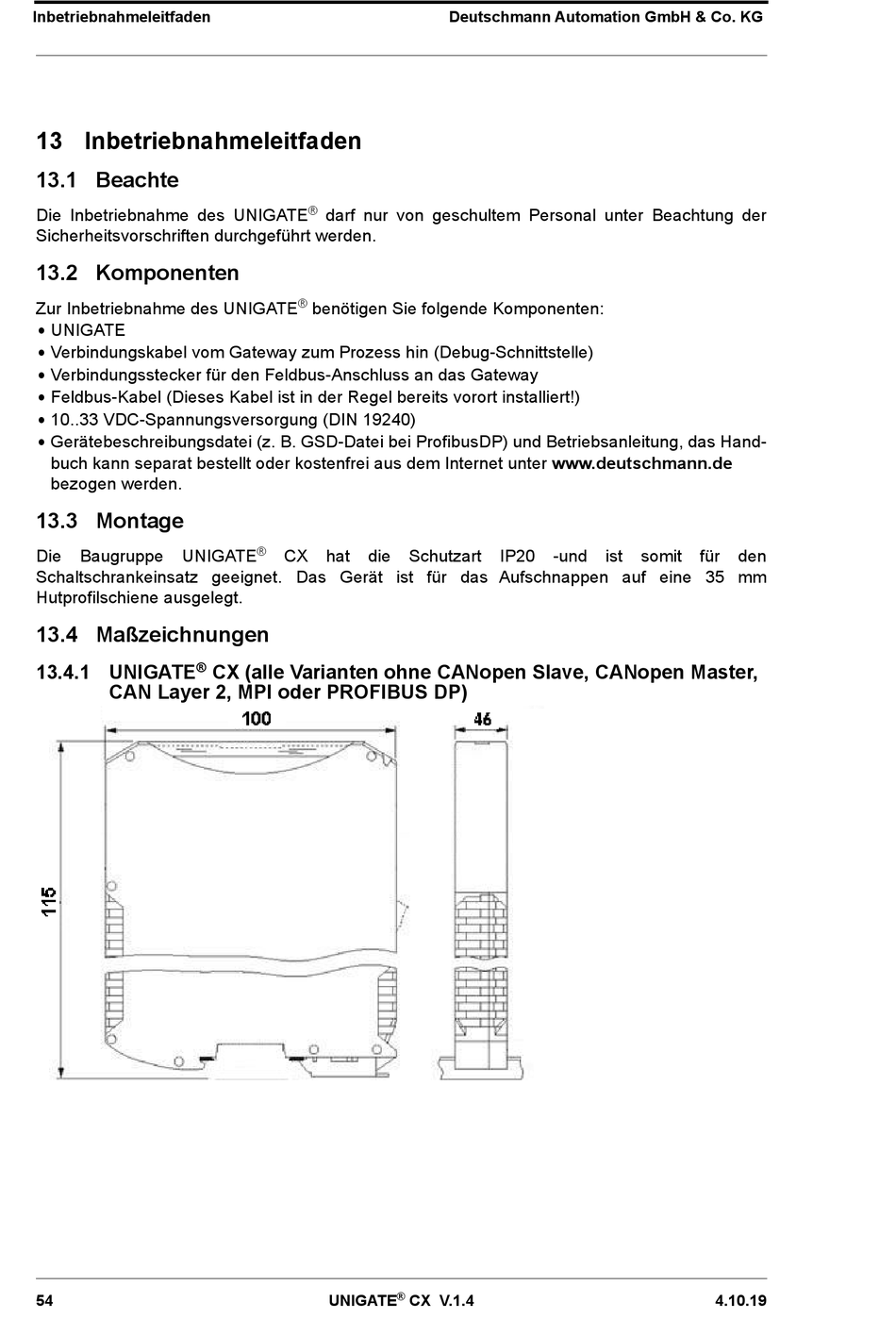

13.4 Maßzeichnungen
®
13.4.1 UNIGATE

CAN Layer 2, MPI oder PROFIBUS DP)

54
®
darf nur von geschultem Personal unter Beachtung der
®
benötigen Sie folgende Komponenten:
®
CX
hat
die
CX (alle Varianten ohne CANopen Slave, CANopen Master,
UNIGATE
Deutschmann Automation GmbH & Co. KG
Schutzart
IP20
-und
®
CX V.1.4
ist
somit
für
den
4.10.19
