Deutschmann Automation GmbH & Co. KG
®

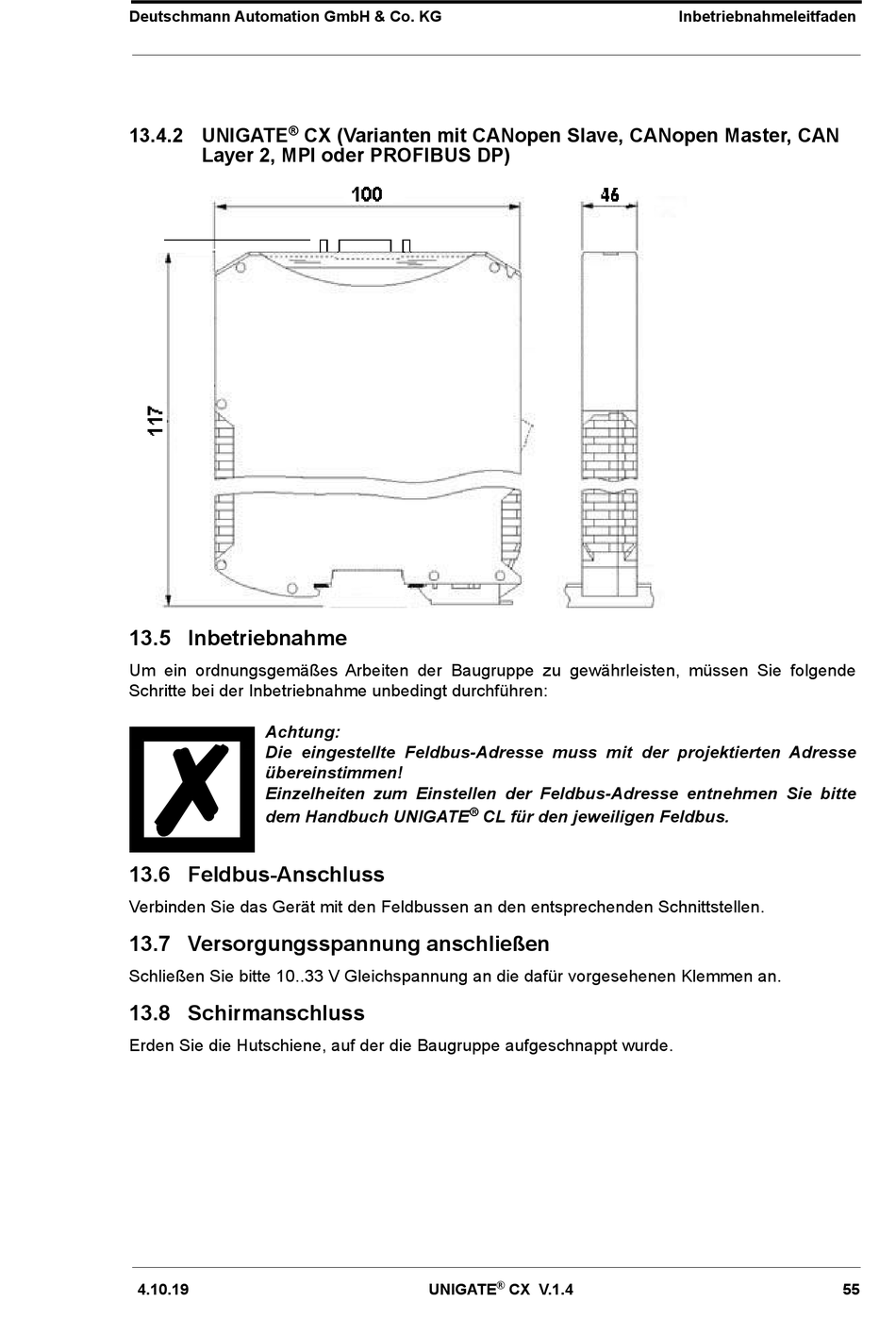

13.4.2 UNIGATE
Layer 2, MPI oder PROFIBUS DP)
13.5 Inbetriebnahme
Um ein ordnungsgemäßes Arbeiten der Baugruppe zu gewährleisten, müssen Sie folgende
Schritte bei der Inbetriebnahme unbedingt durchführen:
Achtung:
Die eingestellte Feldbus-Adresse muss mit der projektierten Adresse
übereinstimmen!
Einzelheiten zum Einstellen der Feldbus-Adresse entnehmen Sie bitte
dem Handbuch UNIGATE
13.6 Feldbus-Anschluss
Verbinden Sie das Gerät mit den Feldbussen an den entsprechenden Schnittstellen.
13.7 Versorgungsspannung anschließen
Schließen Sie bitte 10..33 V Gleichspannung an die dafür vorgesehenen Klemmen an.
13.8 Schirmanschluss
Erden Sie die Hutschiene, auf der die Baugruppe aufgeschnappt wurde.
4.10.19
CX (Varianten mit CANopen Slave, CANopen Master, CAN
®
UNIGATE
CL für den jeweiligen Feldbus.
®
CX V.1.4
Inbetriebnahmeleitfaden
55
