Implementierte Protokolle im UNIGATE® MB
8
Implementierte Protokolle im UNIGATE
®
Das UNIGATE
MB wird mit dem Script "Universalscript Deutschmann" ausgeliefert. Die Konfi-
guration der Protokolle erfolgt im Konfigurationsmodus (siehe Kapitel 4.1) mit der Software
WINGATE. Siehe dazu die „Anleitung UNIGATE
das PDF auch auf unserer Homepage unter Support/Downloads/Handbücher.
Achtung: Wird ein Reset Device durchgeführt, geht möglicherweise (je
nach Firmware-Version des UNIGATE
und muss neu eingespielt werden.
Das Script finden Sie auf der Deutschmann Support-DVD im Verzeichnis
\Software\ProtocolDeveloper\Example\Universal\.

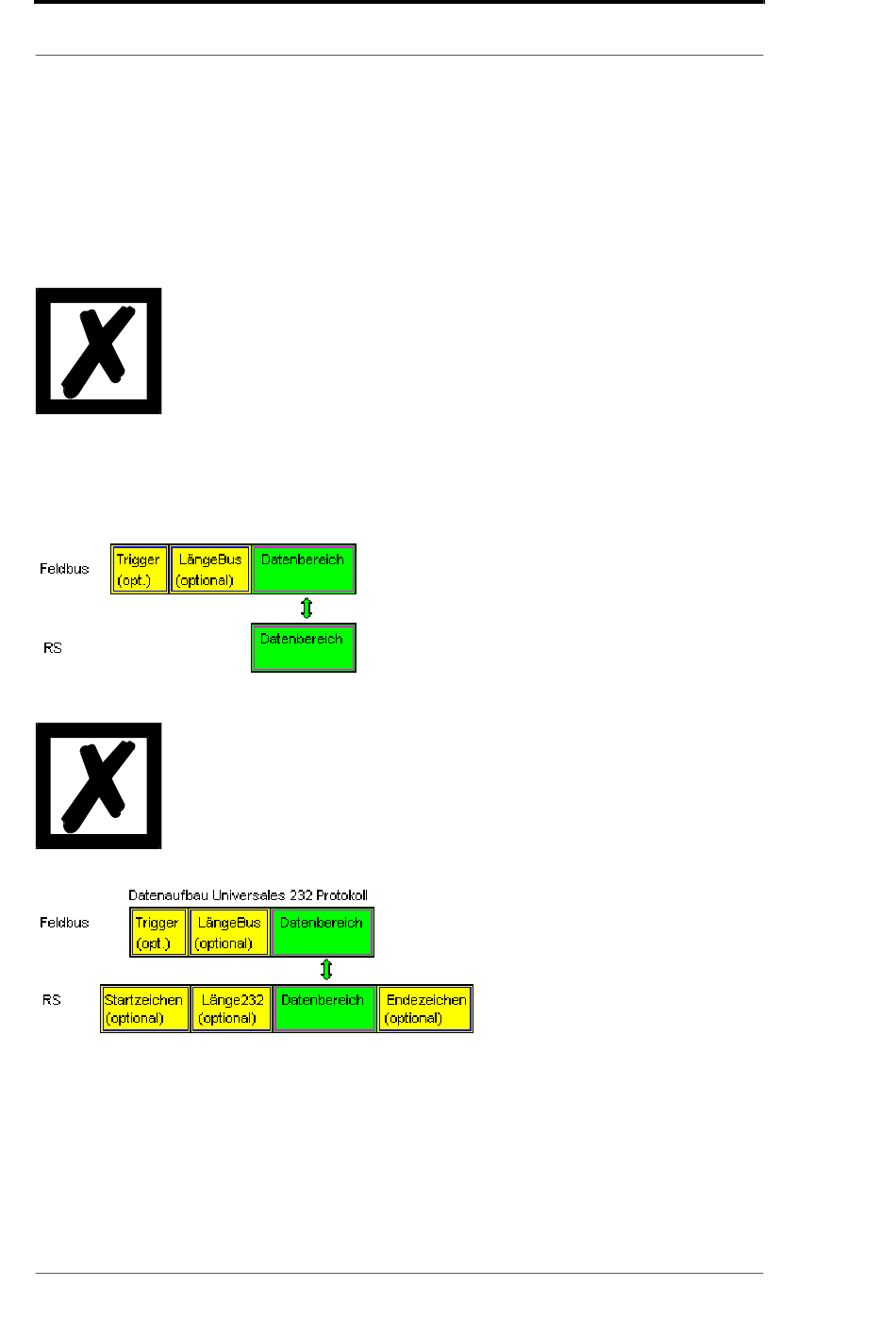

8.1
Protokoll: Transparent
Die Daten werden bidirektional vom UNIGATE
8.1.1
Datenaufbau
8.2
Protokoll: Universal 232
Die Protokollbezeichnung "Universal 232" und auch der Bezug auf die
"RS232-Schnittstelle" in der Beschreibung sind historisch gewachsen.
Das Protokoll funktioniert aber auch genauso mit RS422 und RS485!
8.2.1
Datenaufbau
8.2.2
Parameter Feldbus
Triggerbyte: Siehe „Das Triggerbyte" Kapitel 8.5, auf Seite 23.
Längenbyte: Siehe „Das Längenbyte" Kapitel 8.6, auf Seite 23.
18
UNIGATE
®
CL - Konfiguration mit WINGATE". Sie finden
®
übertragen.
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
MB
®
) das "Universalscript" verloren
®
MB - Fast Ethernet V. 1.6
15.1.20
