Hardware-Design
CANopen
(Slave),
CANopen
(Master),
CAN Layer
2
CANopen
(Slave),

CANopen
(Master),
CAN Layer 2

DeviceNet

EtherCAT

Ethernet

EtherNet/IP

LONWorks

Modbus
TCP

MPI

Profibus

Profinet

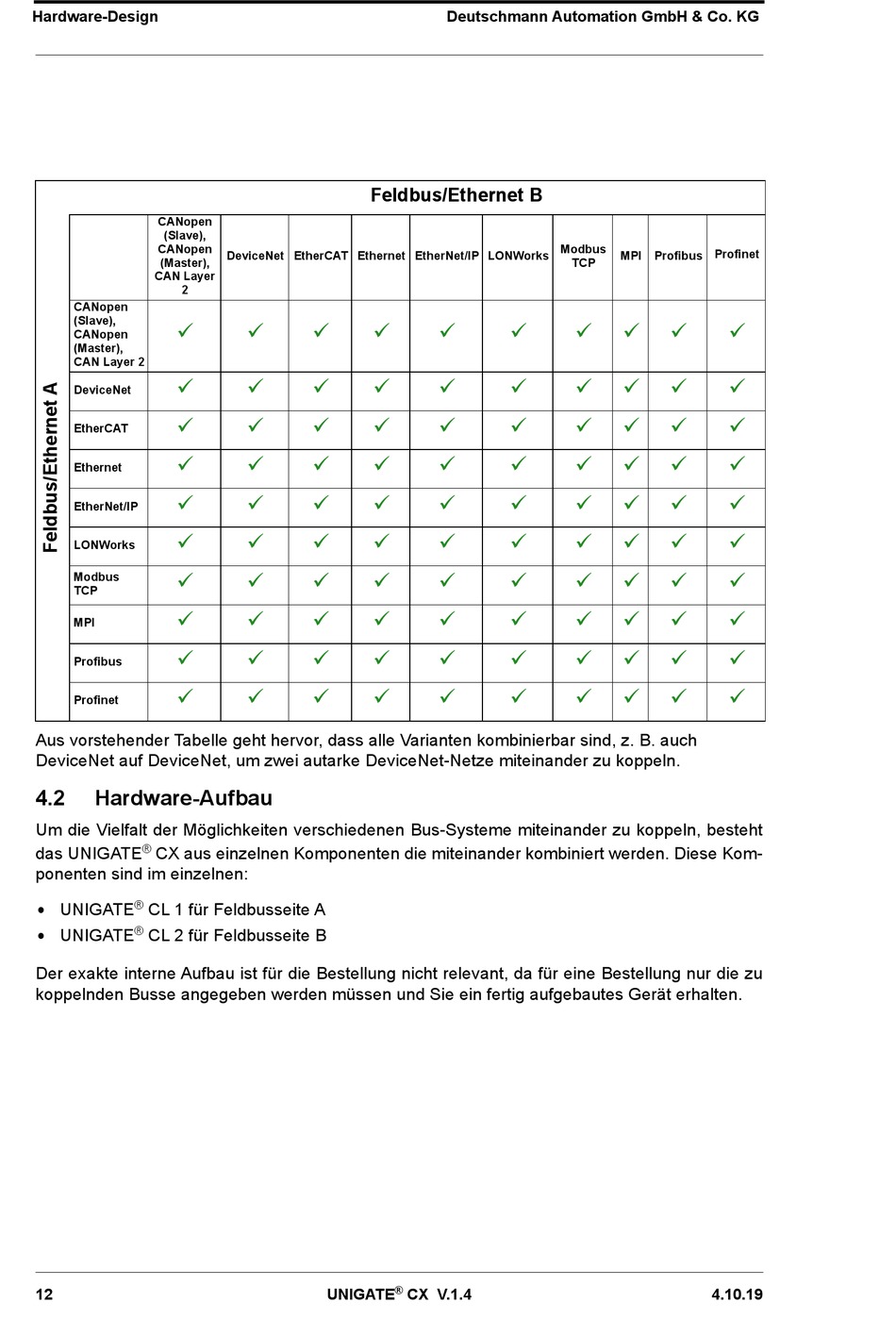

Aus vorstehender Tabelle geht hervor, dass alle Varianten kombinierbar sind, z. B. auch 
DeviceNet auf DeviceNet, um zwei autarke DeviceNet-Netze miteinander zu koppeln.
4.2

Hardware-Aufbau

Um die Vielfalt der Möglichkeiten verschiedenen Bus-Systeme miteinander zu koppeln, besteht
®
das UNIGATE CX aus einzelnen Komponenten die miteinander kombiniert werden. Diese Kom-
ponenten sind im einzelnen:
®
• UNIGATE CL 1 für Feldbusseite A
®
•
UNIGATE CL 2 für Feldbusseite B
Der exakte interne Aufbau ist für die Bestellung nicht relevant, da für eine Bestellung nur die zu
koppelnden Busse angegeben werden müssen und Sie ein fertig aufgebautes Gerät erhalten.
