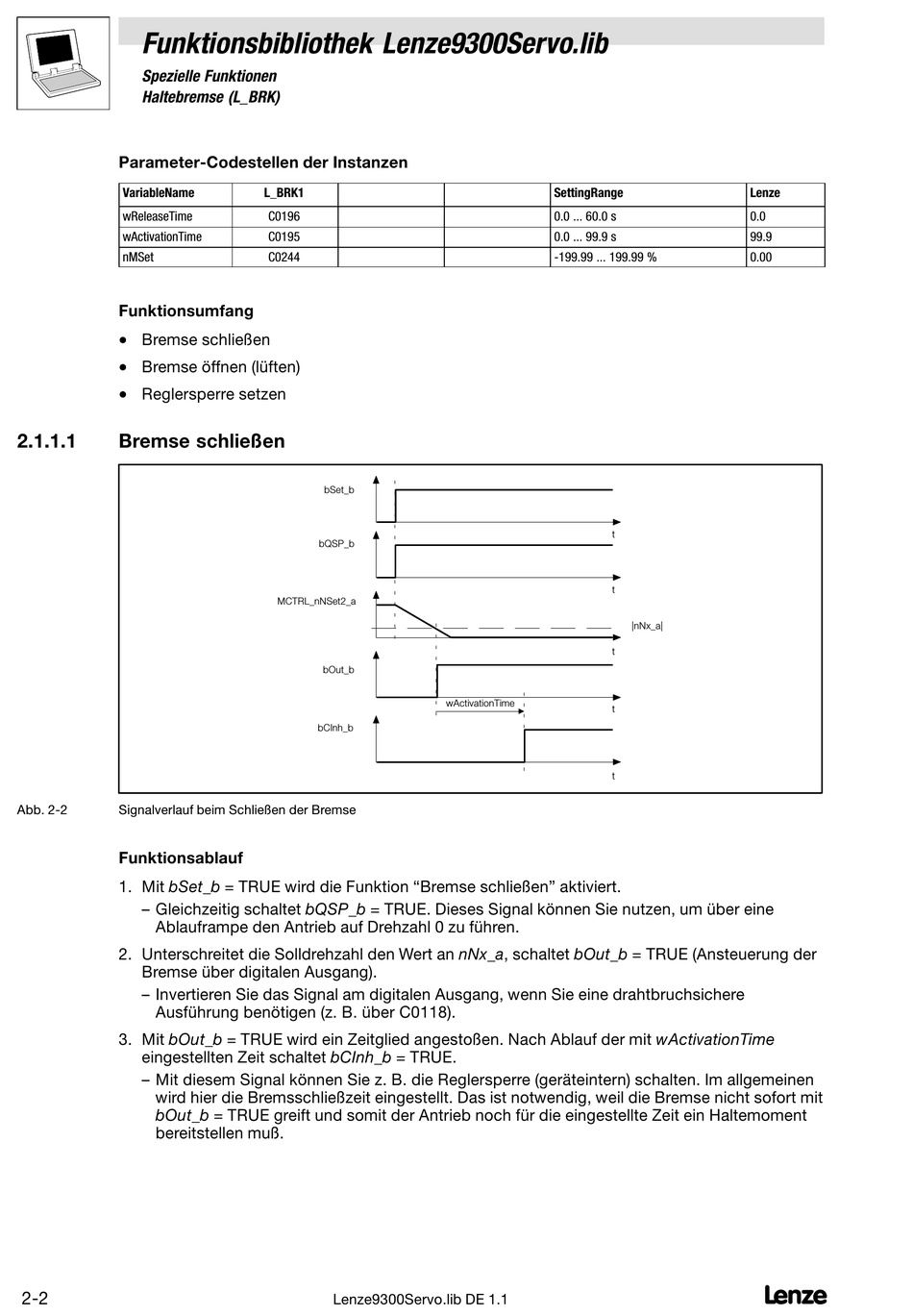

Funktionsbibliothek Lenze9300Servo.lib
Spezielle Funktionen
2.1.1
Haltebremse (L_BRK)
Parameter−Codestellen der Instanzen
VariableName
wReleaseTime
wActivationTime
nMSet
Funktionsumfang
·
Bremse schließen
·
Bremse öffnen (lüften)
·
Reglersperre setzen
2.1.1.1
Bremse schließen
Abb. 2−2
Signalverlauf beim Schließen der Bremse
Funktionsablauf
1. Mit bSet_b = TRUE wird die Funktion Bremse schließen" aktiviert.
– Gleichzeitig schaltet bQSP_b = TRUE. Dieses Signal können Sie nutzen, um über eine
Ablauframpe den Antrieb auf Drehzahl 0 zu führen.
2. Unterschreitet die Solldrehzahl den Wert an nNx_a, schaltet bOut_b = TRUE (Ansteuerung der
Bremse über digitalen Ausgang).
– Invertieren Sie das Signal am digitalen Ausgang, wenn Sie eine drahtbruchsichere
Ausführung benötigen (z. B. über C0118).
3. Mit bOut_b = TRUE wird ein Zeitglied angestoßen. Nach Ablauf der mit wActivationTime
eingestellten Zeit schaltet bCInh_b = TRUE.
– Mit diesem Signal können Sie z. B. die Reglersperre (geräteintern) schalten. Im allgemeinen
wird hier die Bremsschließzeit eingestellt. Das ist notwendig, weil die Bremse nicht sofort mit
bOut_b = TRUE greift und somit der Antrieb noch für die eingestellte Zeit ein Haltemoment
bereitstellen muß.
2−2
L_BRK1
C0196
C0195
C0244
bSet_b
bQSP_b
MCTRL_nNSet2_a
bOut_b
bCInh_b
Lenze9300Servo.lib DE 1.1
SettingRange
0.0 ... 60.0 s
0.0 ... 99.9 s
−199.99 ... 199.99 %
t
t
t
wActivationTime
t
t
Lenze
0.0
99.9
0.00
|nNx_a|
