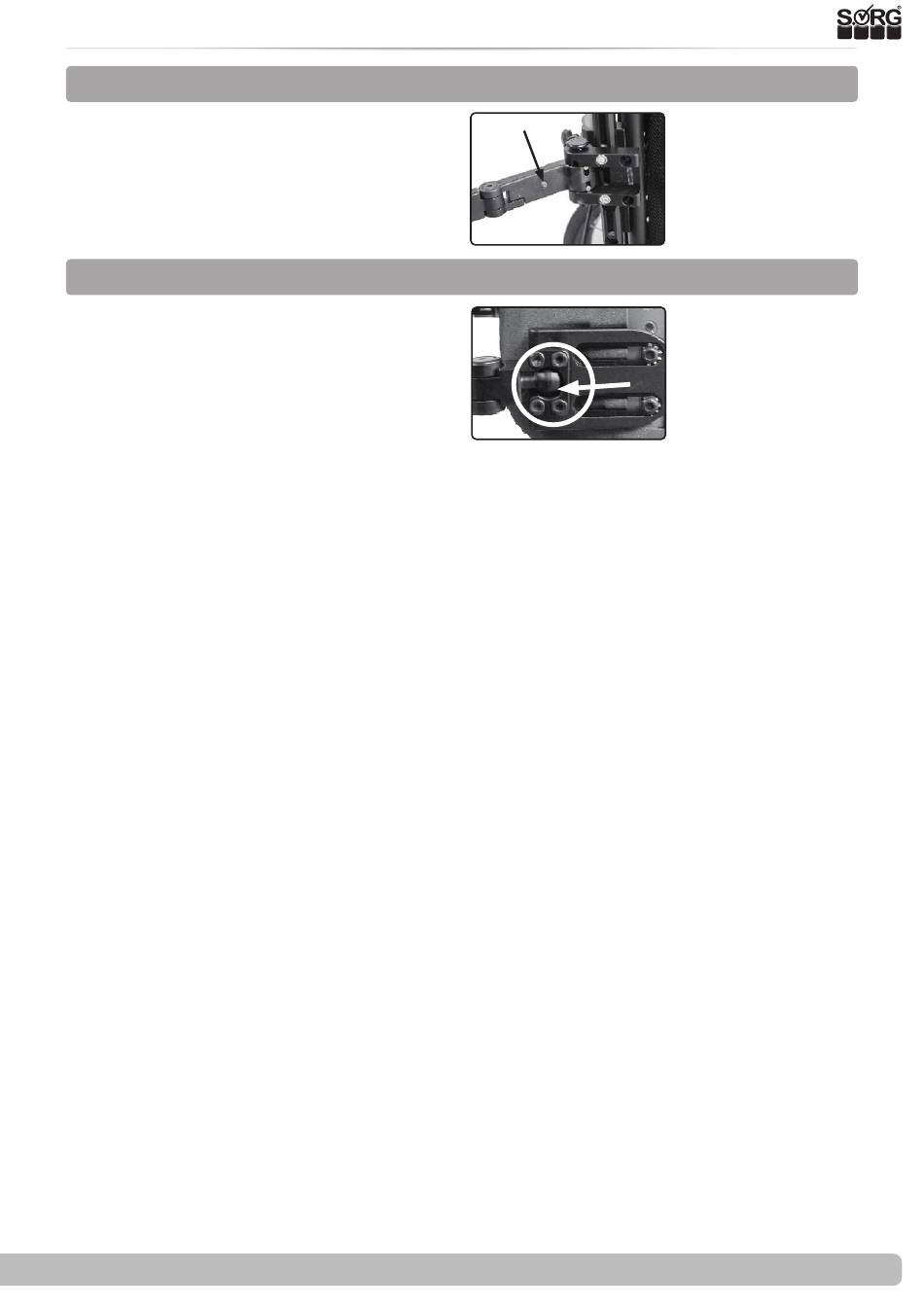

3.11 Baugruppe Seitenpelotten
3.11.4 Feinjustierung des Pelottenhalters
(7) Die Feinjustierung des Spiels zwischen Ver-
schlussgelenk und Pelottenhalter erfolgt über
die Justierschraube (A).
3.11.5 Anpassung an den Benutzer
(8) Wenn alle Positionierungs- und Verlänge-
rungsarbeiten erfolgt sind, schließen Sie die
Pelotten, richten die Gelenke in die erforder-
liche Position und ziehen alle Gelenkschrau-
ben (6A) fest an. Das Kugelgelenk fixieren sie
durch Festdrehen der vier Schrauben (B).
2021-01-12
(A)
(7)
(8)
Serviceheft Dynamis MV
(A)
27 von 36
