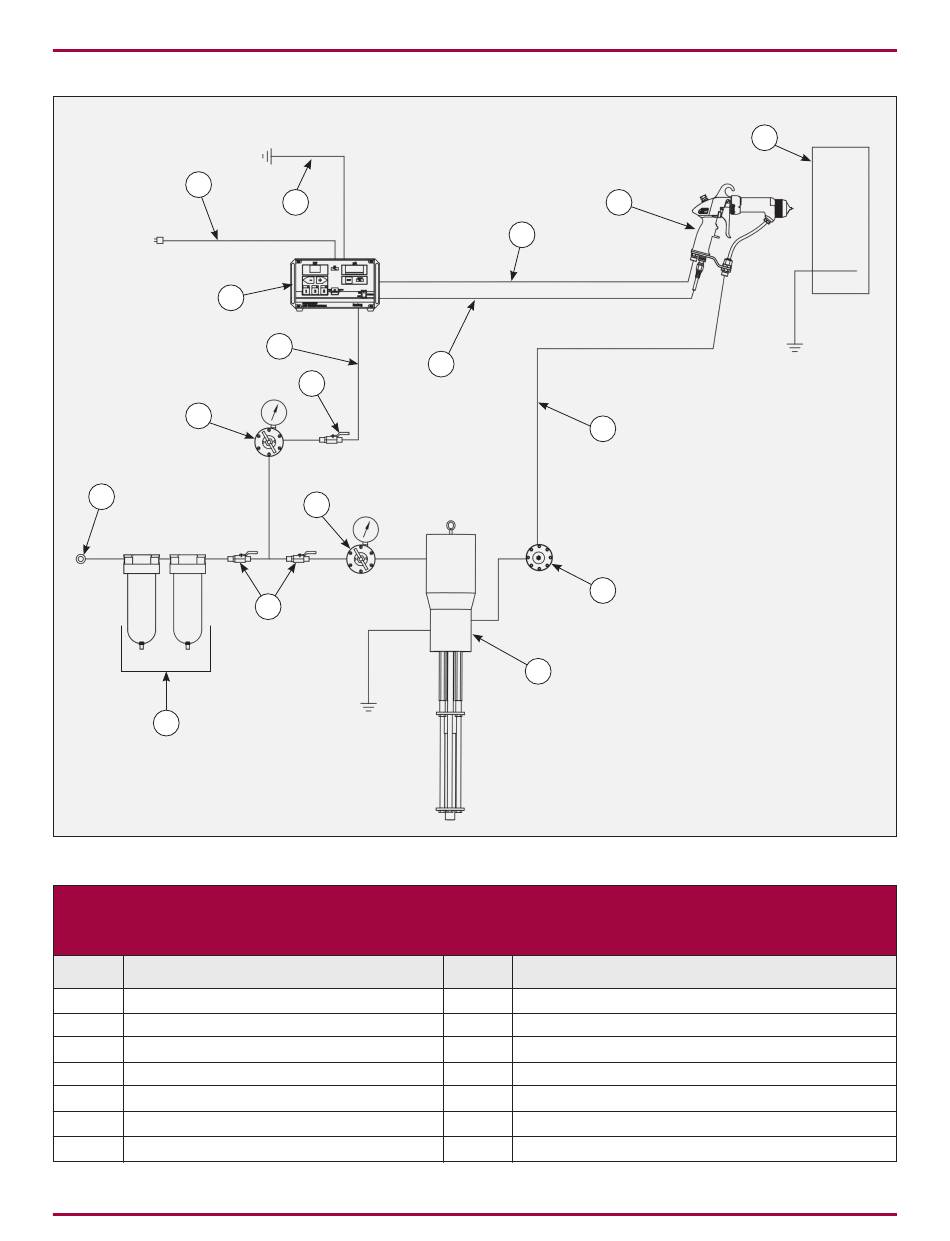

Abbildung 3: Typische Installation vom Applikator für Beschichtungsstoffe auf Lösungsmittelbasis, Funktionen
TYPISCHE INSTALLATION VOM APPLIKATOR FÜR BESCHICHTUNGSSTOFFE
Nr.
Beschreibung
1
AC-Leitung (110/220)
2
9060 Steuergerät
3
Vector-Applikator
4
Kugelventil
5
Druckluftregler mit Manometer
6
Luft-/Wasserabscheider
7
Hauptluftzuleitung
AH-06-01-R17 (08/2019)
14
10
4
5
4
AUF LÖSUNGSMITTELBASIS, FUNKTIONEN
10
11
12
9
8
Nr.
8
Flüssigkeitszuleitung (geerdet)
9
Flüssigkeitsregler
10
Luftleitung
11
Niederspannungskabel
12
Flüssigkeitsleitung
13
Werkstück (erd- oder gebäudeseitig geerdet)
14
9060 Erde (separat erd- oder gebäudeseitig geerdet)
25 / 79
MONTAGE
13
3
R < 1 MEGOHM
Beschreibung
