DE

Griff-/Steckerbaugruppe

Ausbau
1. Folgendes muss ausgeführt werden, bevor der Griff
entfernt wird:
• Ausbau des Laufs
• Entfernen des Niederspannungskabels
• Entfernen des Flüssigkeits-/Luftschlauchs
2. Entfernen Sie die Dichtung vom Griff, falls sie nicht mit
dem Lauf entfernt wurde.
3. Entfernen Sie das Lüfterluft-Einstellventil, ziehen Sie
die hintere Abdeckung gerade ab.
2
1

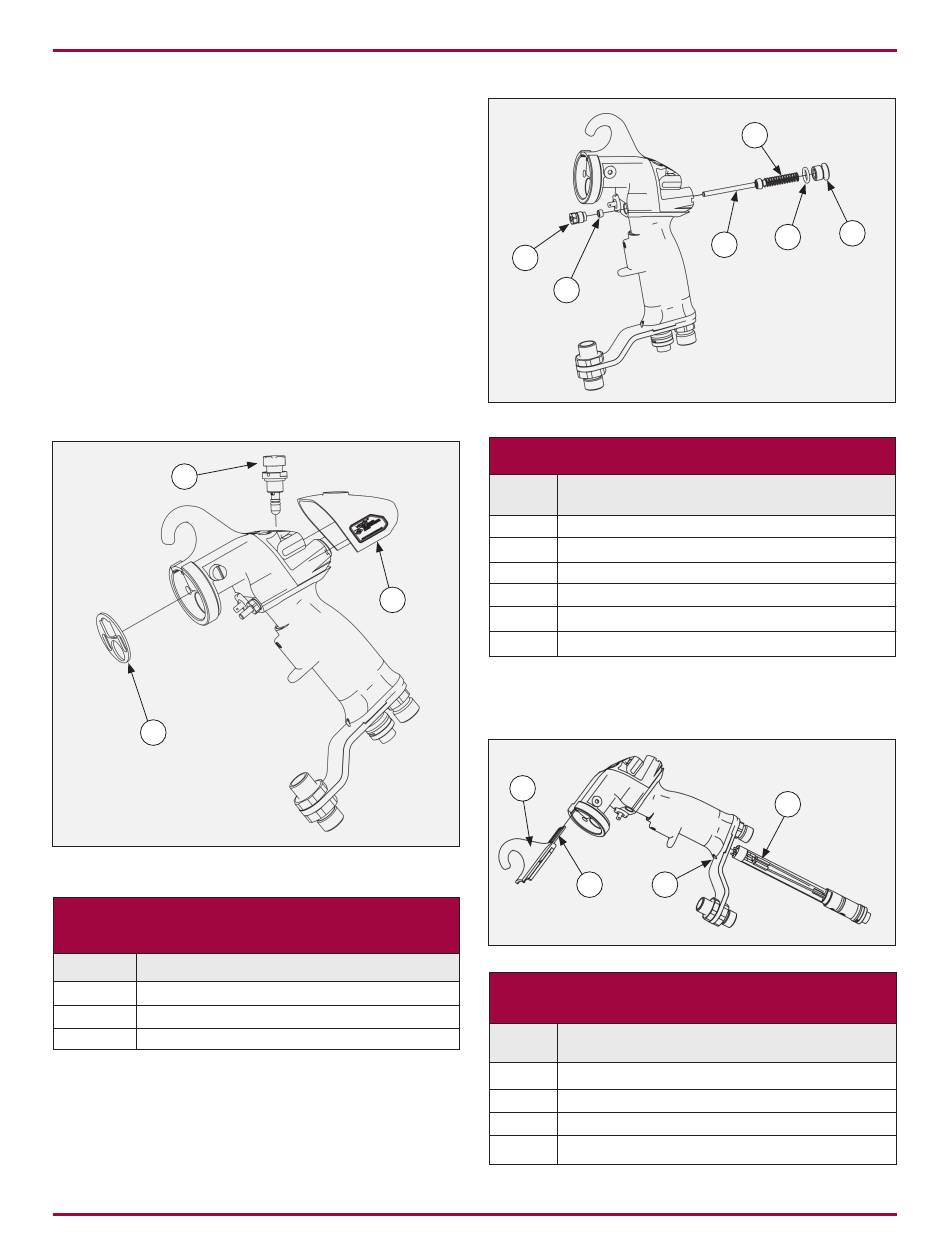

Abbildung 31: Entfernung von Luftventil und
hinterer Abdeckung
ENTFERNUNG VON LUFTVENTIL UND
HINTERER ABDECKUNG
Artikel-Nr.
1
Laufdichtung
2
Lüfterluft-Einstellventil
3
Hintere Abdeckung
4. Entfernen Sie die Haltekappe des Luftventils und
den O-Ring. Nehmen Sie die Rückstellfedre des
Luftventils ab. Drücken Sie das Luftventil von vorn
aus der Rückseite des Applikators. Entfernen Sie die
Haltemutter der Luftventils und die Dichtung aus der
Unterseite des Applikators.
AH-06-01-R17 (08/2019)
3
Beschreibung
1
2
Abbildung 32: Ausbau des Luftventils
AUSBAU DES LUFTVENTILS
Artikel-
Nr.
1
Haltemutter der Luftventils
2
Dichtung (Öffnung zur Rückseite des Applikators)
3
Luftventil
4
Luftventilrückstellfeder
5
Lösungsmittelbeständiger O-Ring
6
Haltekappe der Luftventils
5. Haken und Hakendichtung entfernen. Lösen Sie die
Stellschraube der Steckerbaugruppe und ziehen Sie
die Steckerbaugruppe gerade aus dem Applikator.
1
2
Abbildung 33: Ausbau von Haken- und Steckerbaugruppe
AUSBAU VON HAKEN- UND
STECKERBAUGRUPPE
Artikel-
Nr.
1
Haken
2
Hakendichtung
3
Stellschraube der Steckerbaugruppe (lösen)
4
Steckerbaugruppe (gerade herausziehen)
48 / 79
WARTUNG
4
5
3
Beschreibung
4
3
Beschreibung
www.carlisleft.com
6
