APPLIKATORREPARATUR
Alle Reparaturen sind auf einem sauberen, ebenen
Untergrund auszuführen. Wird bei Instandhaltungs- oder
Reparaturarbeiten eine Zwinge zum Halten der Teile
verwendet, diese NICHT an Kunststoffteilen anbringen und
Klemmbacken immer polstern!
Die folgenden Teile sind gründlich mit dielektrischem Fett
(LSCH0009-00) zu schmieren, so dass beim Zusammenbau
KEIN Luftspalt und KEINE Hohlräume verbleiben:
• Alle O-Ringe (PTFE-O-Ringe müssen nicht
geschmiert werden)
• Nadelfassungseinheit
• Dichtschlauch
• Kartuschenbaugruppe, nicht einstellbar
• Luftventilstange
Tragen Sie bei der Montage Dichtmittel (7969-10) auf die
Außengewinde der folgenden Teile auf:
• Mutter, Befestigung Luftventil (78635-00)
• Kappe, Luftventil (79317-00)
Sie brauchen
• Spezial-Mehrzweckschraubenschlüssel (19749-00)
• 3/32" Innensechskantschlüssel für Stellschrauben
• Schraubendreher (Flachschlitz)
• Dielektrisches Fett (LSCH0009-00)
• Dichtmittel, mittlere Stärke (7969-10)
• Kunststoff- oder Holzdübelstange, Durchmesser 5/16"
ENTFERNEN DES APPLIKATORS
VOM ARBEITSPLATZ
VORSICHT
!
† Den
Applikator
Reparaturarbeiten IMMER vom Arbeitsplatz entfernen!
† Verwenden Sie KEINE Schmiermittel auf
Silikonbasis, um die Farbe nicht zu beschädigen.
AH-06-01-R17 (08/2019)
für
Wartungs-
oder
!
† Stellen Sie sicher, dass das Steuergerät AUS ist,
bevor Sie Wartungsarbeiten durchführen.
Applikator für Beschichtungsstoffe auf
Lösungsmittelbasis
1. Den Applikator spülen (siehe „Spülverfahren" im
Abschnitt „Wartung").
2. Die Mutter des Flüssigkeitsschlauchs mit einem
Schraubenschlüssel lösen und abschrauben.
Den Flüssigkeitsschlauch entfernen.
3. Mit einem Schraubenschlüssel den Luftanschluss
gegenhalten und die Mutter der Luftschlauchs
mit einem zweiten Schraubenschlüssel lösen.
Die Mutter vollständig abschrauben und den
Luftschlauch entfernen.
4. Lösen Sie das Niederspannungskabel mit einem
16-mm-Maulschlüssel vom Kabelstecker. Ziehen Sie
das Kabel gerade aus der Steckerbaugruppe.
5. Den Applikator vom Arbeitsplatz entfernen.

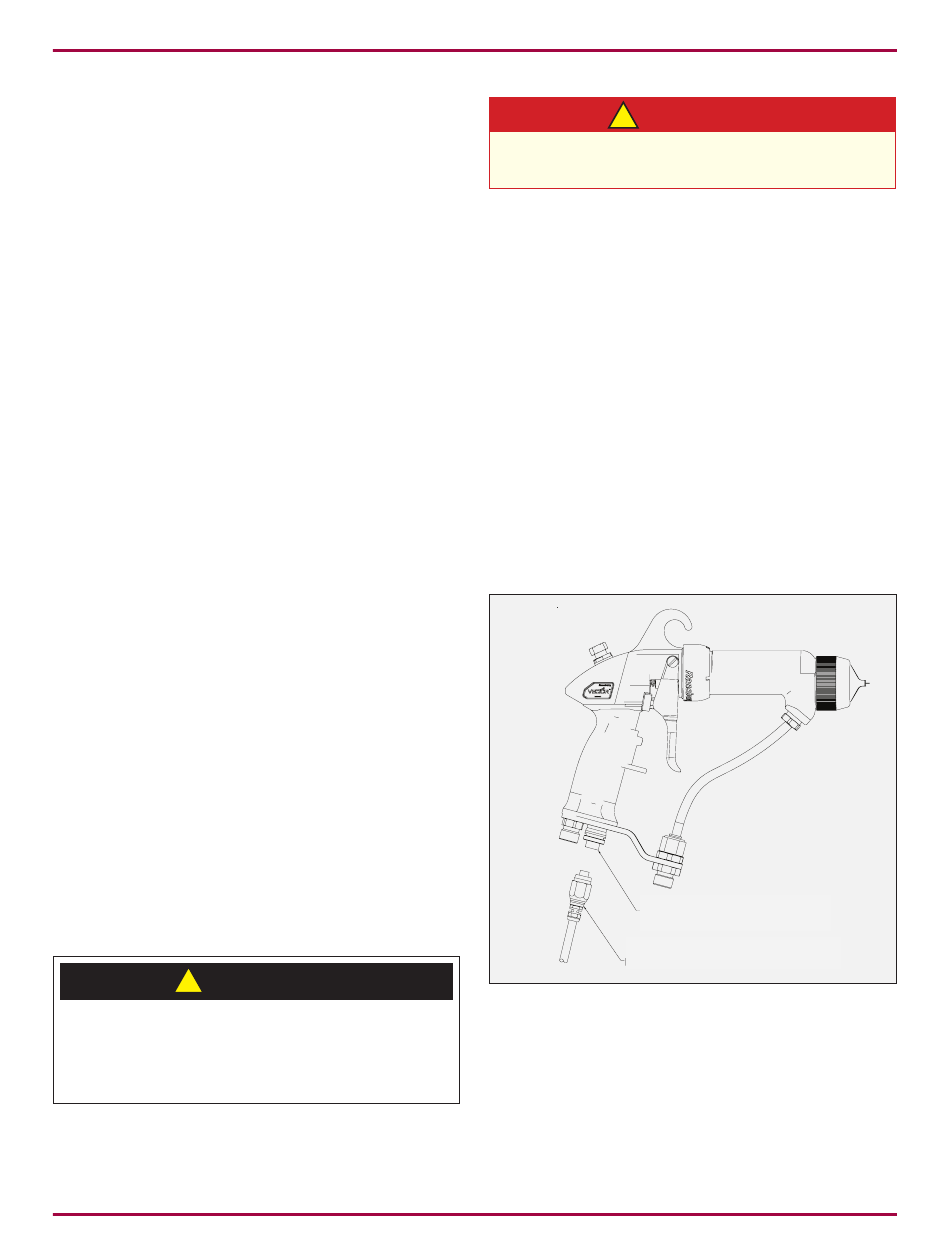

Abbildung 17: Den Cascade-Applikator entfernen
39 / 79
WARTUNG
WARNUNG
STECKERBAUGRUPPE
NIEDERSPANNUNGSKABEL
