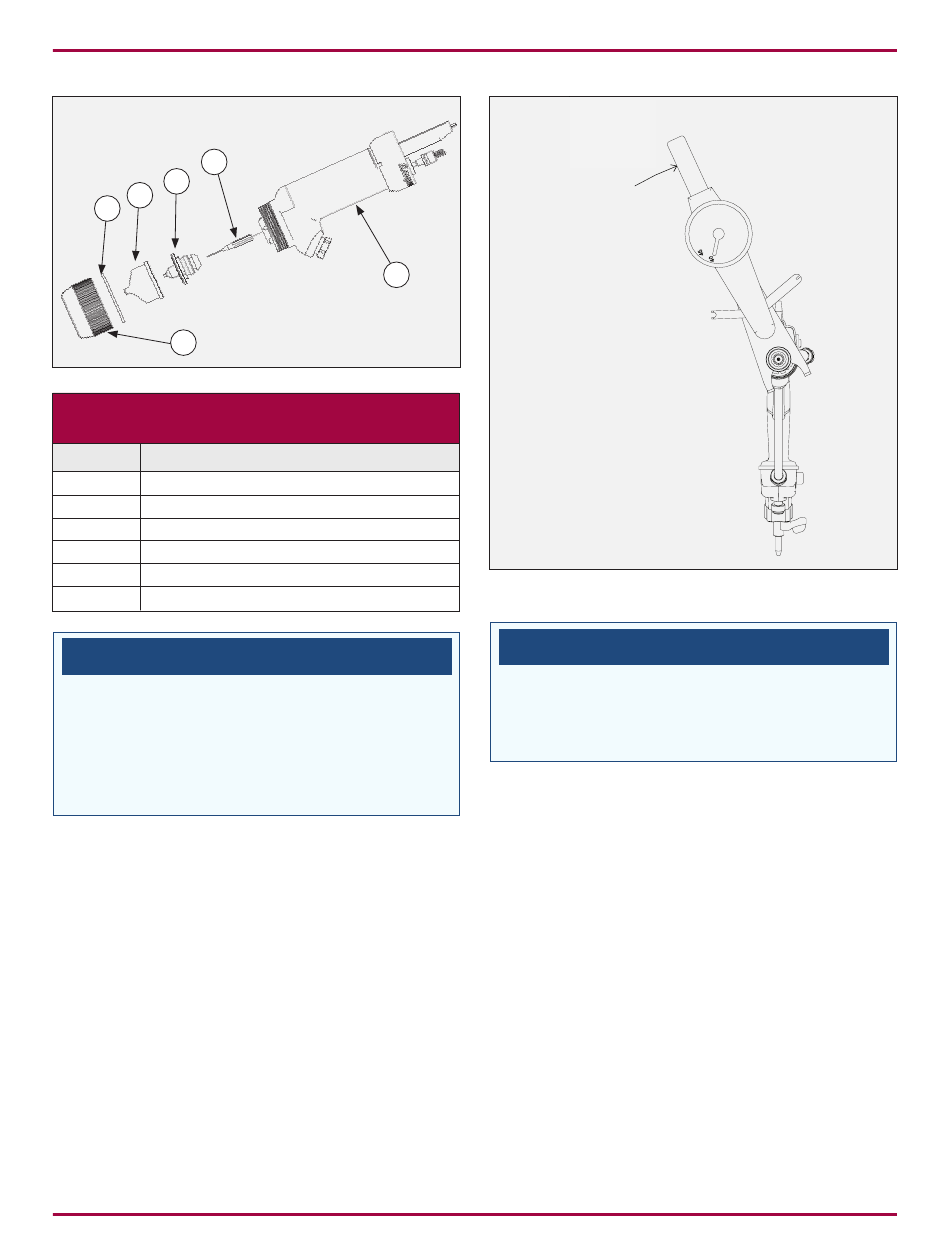

Abbildung 19: Luftkappe, Flüssigkeitsdüse und Mutter
LUFTKAPPE, FLÜSSIGKEITSDÜSE
UND MUTTER
Artikel-Nr.
1
Haltering
2
O-Ring, PTFE-verkapselt
3
Luftkappe
4
Flüssigkeitsdüse
5
Elektrodeneinheit
6
Laufbaugruppe
HINWEIS
† Bei Austausch der Flüssigkeitsdüse ist es sehr
wahrscheinlich, dass die Nadel/Elektrodeneinheit
ebenfalls
ausgetauscht
durchaus möglich, dass ein abgenutzte Nadel-/
Elektrodeneinheit in einer neuen Flüssigkeitsdüse
keinen guten Sitz hat.
Wiedereinbau
1. Nadel/Elektrode auf festen Sitz in der Nadelfassung
überprüfen. Ist die Elektrode locker, anziehen (siehe
"Nadel/Elektrode" im Kapitel "Wartung").
2. Applikatorabzug auslösen und die Flüssigkeitsdüse
über die Nadel/Elektrode legen und von Hand in den
Lauf schrauben.
3. Mit dem Spezial-Steckschlüssel mit 3/8" (Vierkant)
festziehen. Auf ein Drehmoment von 4,5-5,1 Nm
festziehen. Alternativ (wenn kein Drehmomentschlüssel
verfügbar ist) ist auch Festschrauben von Hand
möglich, dann um eine weitere Sechzehntel- bis
Achtelumdrehung im Uhrzeigersinn festziehen.
4. Luftkappe in den Applikator einbauen (siehe
"Luftkappe - Wiedereinbau" im Kapitel "Wartung").
AH-06-01-R17 (08/2019)
6
Beschreibung
werden
muss.
Es
C W
CW
35-40
3 5 -4 0
LBS-IN
L B S -I N
3,9-4,5 NM
3 . 9 -4 . 5 N M
Abbildung 20: Wiedereinbau Flüssigkeitsdüse
† Die Flüssigkeitsdüse NICHT zu straff in den
Lauf schrauben. Dies könnte Beschädigung oder
Brechen der Flüssigkeitsdüse zu Folge haben oder
ist
das Gewinde des Laufs beschädigen.
NADEL/ELEKTRODE
Ausbau
1. L u f t k a p p e u n d F l ü s s i g k e i t s d ü s e a u s d e r
Applikatoreinheit ausbauen.
2. Nadelfassung an der Rückseite des Laufs
arretieren und die Nadel/Elektrode aus der
Nadelfassung schrauben.
41 / 79
WARTUNG
HINWEIS
