BETRIEB
STEUERGERÄT EINSCHALTEN
Wird der Wechselstrom eingeschaltet, zeigt das Gerät die
Typennummer des Applikators auf der Leiterplatte in der
kV-Anzeige und die Überarbeitungsebene der Software in
der µA-Anzeige 2-3 Sekunden an.
LACKIERPISTOLENNUMMER
EIN-/AUS-SCHALTER

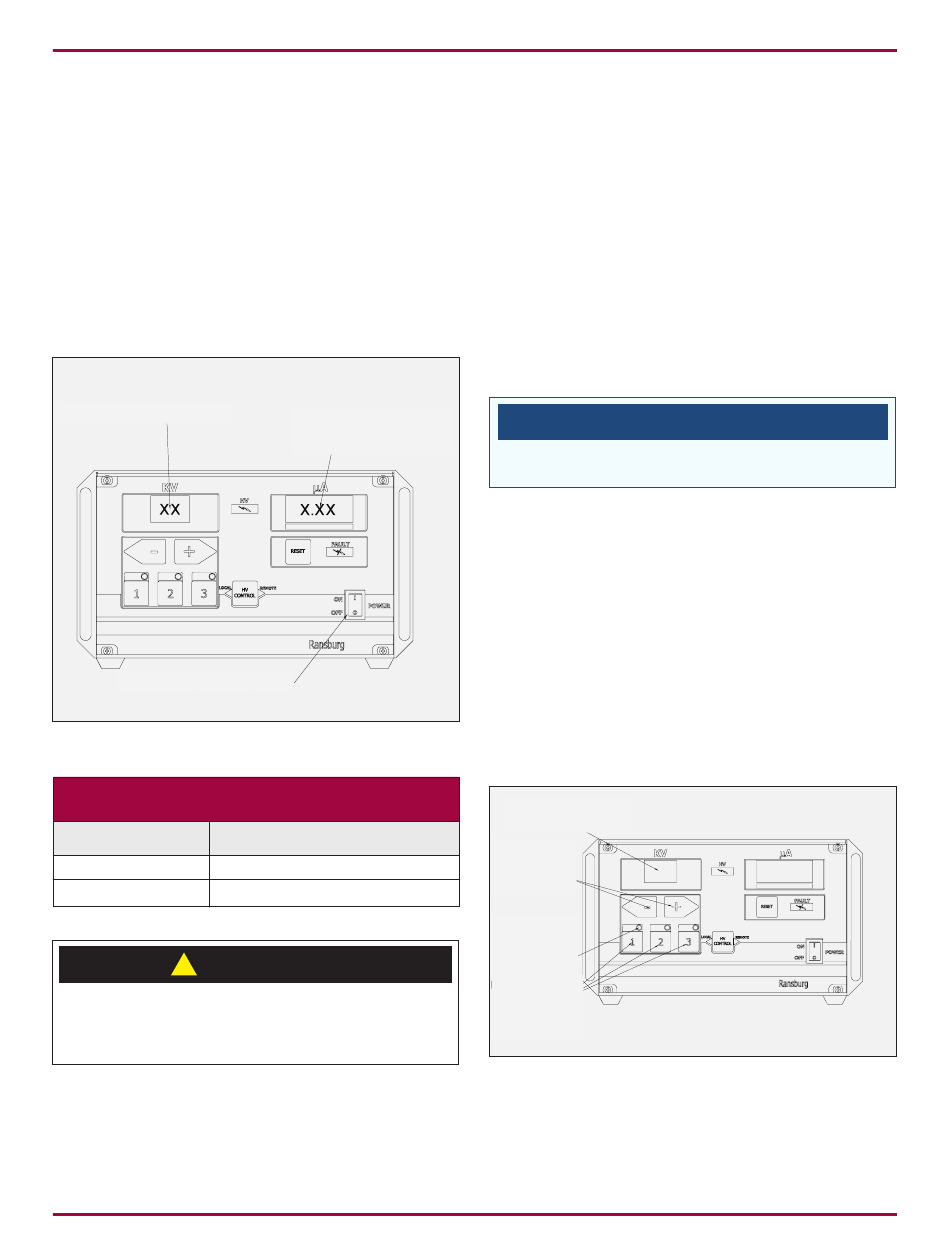

Abbildung 4: Startanzeige Steuergerät
STARTANZEIGE
Applikatortyp
1
5
VORSICHT
!
† Einen 65-kV-Applikator NICHT an eine für 85 kV
eingerichtete
Einheit
Schäden an der 65-kV-Laufbaugruppe auftreten.
AH-06-01-R17 (08/2019)
SOFTWARE
ÜBERARBEITUNGSEBENE
Beschreibung
85 kV Cascade
65 kV Cascade
anschließen.
Dabei
können
SOLLSPANNUNG
Das Vector-Applikatorsystem verfügt über drei
Spannungseinstellungen 1, 2 und 3. Jeder dieser
Spannungswerte kann individuell zwischen 20 und
maximaler kV mit den Tasten + und - auf der Vorderseite
des Steuergeräts angepasst werden. Wenn der
Applikatorabzug aus ist, kann der voreingestellte Sollwert
entweder am Steuergerät oder hinten am Applikator
geändert werden.
† Die Sollwerte können nicht auf unter 20 kV
eingestellt werden.
Einstellen und Ändern des Sollwerts
am Steuergerät
Preset 1 ist werkseitig auf max. minus 20 kV eingestellt,
Preset 2 auf max. kV minus 10 und Preset 3 auf max.
kV. Beim 79500/79523 beträgt der max. kV-Wert 85 kV.
Beim 79501 beträgt der max. kV-Wert 65 kV.
Beim Steuergerät mit nicht ausgelöstem Applikator Taste
1, 2 oder 3 auf der Vorderseite des Steuergeräts drücken.
(Die Lage der Tasten für kV- Einstellung und Sollwert sehen
Sie auf Abb. 5.) Die kV für jeden Sollwert können nur am
Steuergerät eingestellt werden.
SOLLWERTANZEIGE
KV-SOLLWERT
ANPASSUNGS-
TASTEN
kV-SOLLWERT-
ANZEIGELEUCHTE
kV-SOLLWERTTASTEN
Abbildung 5: Vorderansicht des Steuergeräts
30 / 79
BETRIEB
HINWEIS
